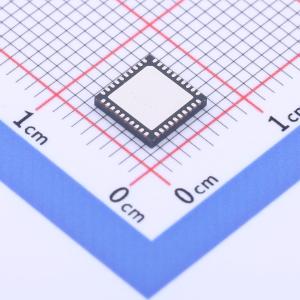

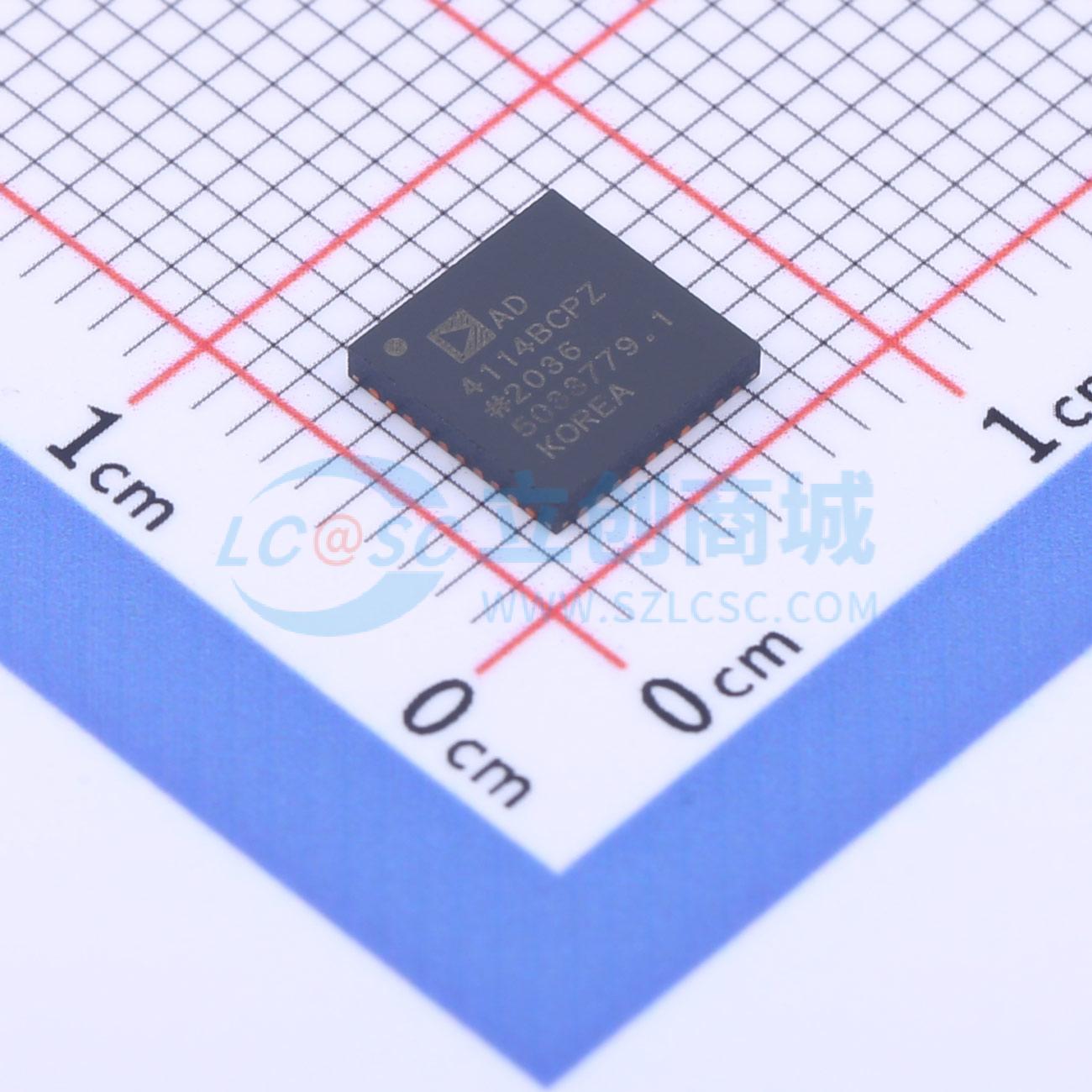

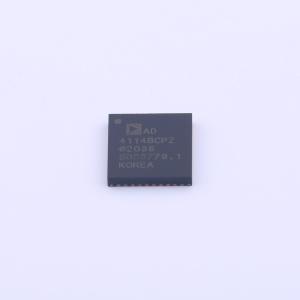

温馨提醒：图片仅供参考，商品以实物为准
AD4114BCPZ
24位、Σ-Δ型ADC，输入范围±10V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有±10 V输入的单电源、多通道、31.25 kSPS、24位Σ-∆型ADC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD4114BCPZ
- 商品编号
- C1512918
- 商品封装
- LFCSP-40-VQ(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 31.25kHz | |
| 通道数 | 8 | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 2MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 1.25Hz；31.25kHz | |
| 静态电流 | 3.9mA |
商品概述
AD4114是一款低功耗、低噪声的24位Σ-Δ模数转换器（ADC），集成了一个模拟前端（AFE），支持八个全差分或16个单端、高阻抗（≥1 MΩ）、±10 V双极性电压输入。 AD4114集成了关键的模拟和数字信号调理模块，可为每个使用中的模拟输入通道配置八个独立的设置。AD4114的最大通道扫描速率为6.21 kSPS（161 μs），可输出完全稳定的数据。 嵌入式2.5 V低漂移（±5 ppm/°C）带隙内部基准源（带输出基准缓冲器）减少了外部元件数量。 数字滤波器支持灵活设置，包括在27.27 SPS输出数据速率下同时抑制50 Hz和60 Hz。用户可根据应用中每个通道的要求选择不同的滤波器设置。自动通道序列器使ADC能够切换每个启用的通道。 AD4114通过集成专有iPassives技术实现了高精度性能。AD4114在出厂时经过校准，可达到高度的指定精度。 AD4114采用单电源供电，便于在电气隔离应用中使用。其指定的工作温度范围为-40°C至+105°C。AD4114采用40引脚、6 mm×6 mm LFCSP封装。
商品特性
- 集成AFE的24位ADC
- 快速灵活的输出速率：1.25 SPS至31.25 kSPS
- 通道扫描数据速率：每通道6.21 kSPS（稳定时间161 μs）
- 每通道1007 SPS时17.3位无噪声位
- 每通道20 SPS时，对50 Hz和60 Hz的共模抑制比为120 dB
- ±10 V输入，可选择8个差分输入或16个单端输入
- VIN引脚绝对最大额定值：±65 V
- 输入引脚绝对电压高达±20 V
- 最小阻抗1 MΩ
- 25°C时总非调整误差为0.07%
- 片上2.5 V基准源
- 25°C时初始精度为±0.12%，典型漂移为±5 ppm/°C
- 内部或外部时钟
- 电源电压AVDD = 3.0 V至5.5 V，IOVDD = 2 V至5.5 V
- 总电流消耗AVDD + IOVDD（IDD）= 3.9 mA
- 温度范围：-40°C至+105°C
- 三线或四线串行数字接口（SCLK上有施密特触发器）
- 与SPI、QSPI、MICROWIRE和DSP兼容
应用领域
- 过程控制
- 可编程逻辑控制器（PLC）和分布式控制系统（DCS）模块
- 仪器仪表和测量
