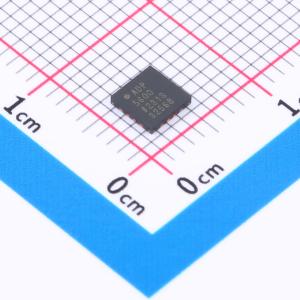

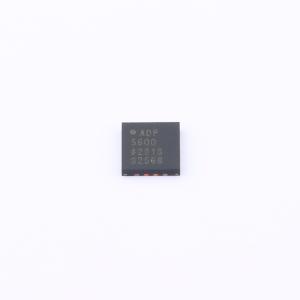

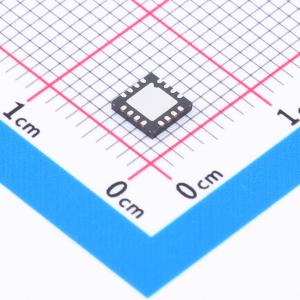

温馨提醒：图片仅供参考，商品以实物为准
ADP5600ACPZ-R7
交错反相电荷泵与负LDO稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带有负输出LDO稳压器的交错式反相电荷泵
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP5600ACPZ-R7
- 商品编号
- C1512924
- 商品封装
- LFCSP-16(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.066667克(g)
商品参数
参数完善中
商品概述
ADP5600是一款交错式电荷泵逆变器，集成了负低压差（LDO）线性稳压器。与传统的基于电感或电容的解决方案相比，交错式电荷泵逆变器可降低输出电压纹波和反射输入电流噪声。集成的LDO可提供具有良好稳压性能的电源轨，具备足够的电源抑制比（PSRR）。 ADP5600电荷泵可通过电阻编程或外部时钟同步，在100 kHz至1 MHz的开关频率范围内工作。较高的开关频率允许使用小型输入、输出和飞跨电容。将高开关频率与内部场效应晶体管（FET）、补偿和软启动相结合，可为负电源轨生成提供同类最佳的整体解决方案尺寸。 ADP5600还具备全面的故障保护功能，适用于对可靠性要求较高的应用。这些保护功能包括过载保护、飞跨电容短路保护、欠压锁定（UVLO）和热关断。为便于时序控制，ADP5600设有电源正常引脚。 ADP5600的集成LDO采用先进的专有架构，可实现高电源抑制。仅需一个2.2 μF的小型陶瓷输出电容，即可实现出色的线路和负载瞬态响应。输出可通过SEL1和SEL2引脚配置为四种固定输出电压之一，并可通过外部反馈分压器在 -0.505 V至 -VIN + 0.5 V范围内进行调节。
商品特性
- 输入电压：2.7 V至16 V
- 最大输出电流：−100 mA
- 集成功率MOSFET
- 四种LDO可选输出电压：-0.505 V、-1.5 V、-2.5 V、-5 V
- 可调输出电压范围：−0.505 V至 -VIN + 0.5 V
- 可编程电荷泵开关频率范围：100 kHz至1 MHz
- 通过SYNC引脚实现频率同步
- 精确使能和电源正常指示
- 内部软启动
- 输出短路和过载保护
- 电荷泵飞跨电容短路保护
- 集成LDO输出放电电阻
- 16引脚、4 mm × 4 mm LFCSP封装
应用领域
- 为双极性/分离电源ADC/DAC/放大器/多路复用器应用中的负电源轨供电
