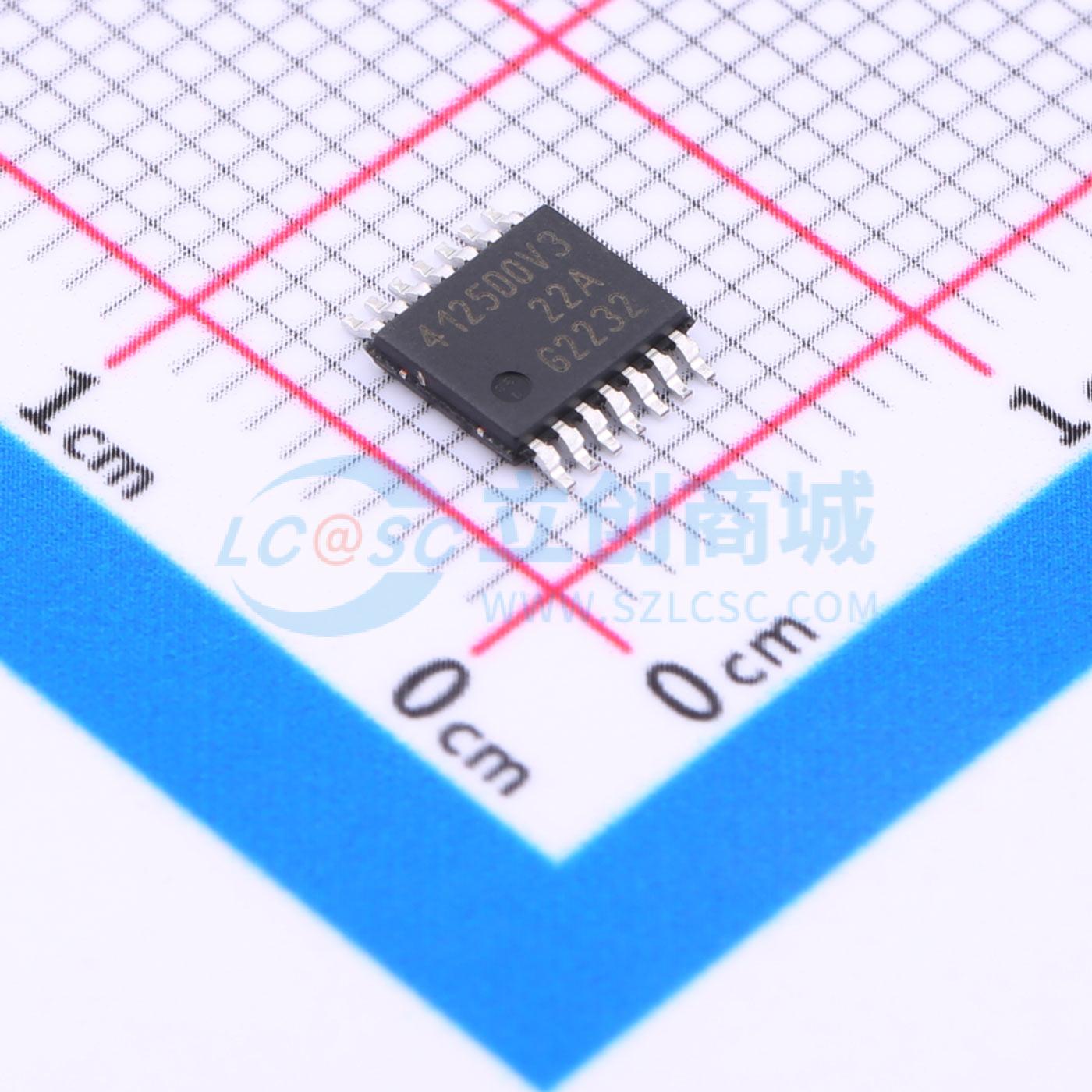

温馨提醒：图片仅供参考，商品以实物为准

TLS4125D0EPV33XUMA1

2.8 MHz同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPTIREG™ 开关 TLS4125D0EPV33 是一款专为汽车应用设计的 2.8 MHz 同步降压稳压器。该器件具有 2.5 A 的电流容量、3.3 V 的固定输出电压以及PWM 模式下 ±1.5% 的反馈电压精度。集成功率级、软启动功能和集成补偿网络减少了所需的外部元件数量，从而减少了系统成本和电路板空间。宽输入电压范围和 100% 占空比工作模式使该器件非常适合汽车应用中的电池启动场景。宽开关频率范围允许选择合适的线圈和电容。开关频率可以与外部时钟信号同步。
品牌名称: Infineon(英飞凌)
商品型号: TLS4125D0EPV33XUMA1
商品编号: C1512164
商品封装: TSDSO-14
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

OPTIREG 开关稳压器 TLS4125D0EPV33 是一款特别为汽车应用设计的 2.8 MHz 同步降压稳压器。具有 2.5 A 的电流能力，固定 3.3 V 输出电压，在 PWM 模式下反馈电压精度为 ±1.5%。集成的功率级、软启动功能和集成补偿网络减少了所需的外部元件数量，从而降低了系统成本和板空间。宽输入电压范围和 100% 占空比操作模式使适用于汽车应用中的电池启动场景。宽开关频率范围允许选择合适的电感和电容。开关频率可以同步到外部时钟信号。可以通过激活扩频频率调制来改善 PWM 操作中的 EMI 性能。在轻负载时，在 PFM 模式下提供低电流消耗以优化效率。TLS4125D0EPV33 可以检测输出电压的欠压和过压情况，并通过复位输出信号指示这些情况。过流和过载保护可防止降压转换器输出短路情况下过大的电流以保护器件。集成的热关断功能可防止器件过热。增强型 PG-TSDSO-14 暴露焊盘封装在应用中提供了优异的热性能。

商品特性

2.5 A 降压稳压器
输入电压范围为3.7 V至35 V
3.3 V 输出电压
PWM模式下反馈电压精度±1.5%
极低的电流消耗31 μA
集成高压侧和低压侧功率MOSFET
峰值电流模式PWM调节
改进效率的轻负载PFM模式
开关频率范围：320 kHz至560 kHz或1.6 MHz至2.8 MHz
100%占空比操作
同步输入
为改善EMI性能的扩频频率调制
软启动功能
集成补偿网络
禁用状态下的输出放电功能
禁用状态下极低的电流消耗（通常为1 μA）
欠压监测
过压监测
过流保护和过载保护
输入欠压关断
宽温度范围Tj = -40℃至150℃
绿色产品（符合RoHS标准）

应用领域

车身
ADAS
信息娱乐，远程信息处理
导航

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.7V~35V
	输出电压	3.3V
	输出电流	2.5A
	开关频率	2.8MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	31uA
	开关管(内置/外置)	内置
	输出类型	固定
