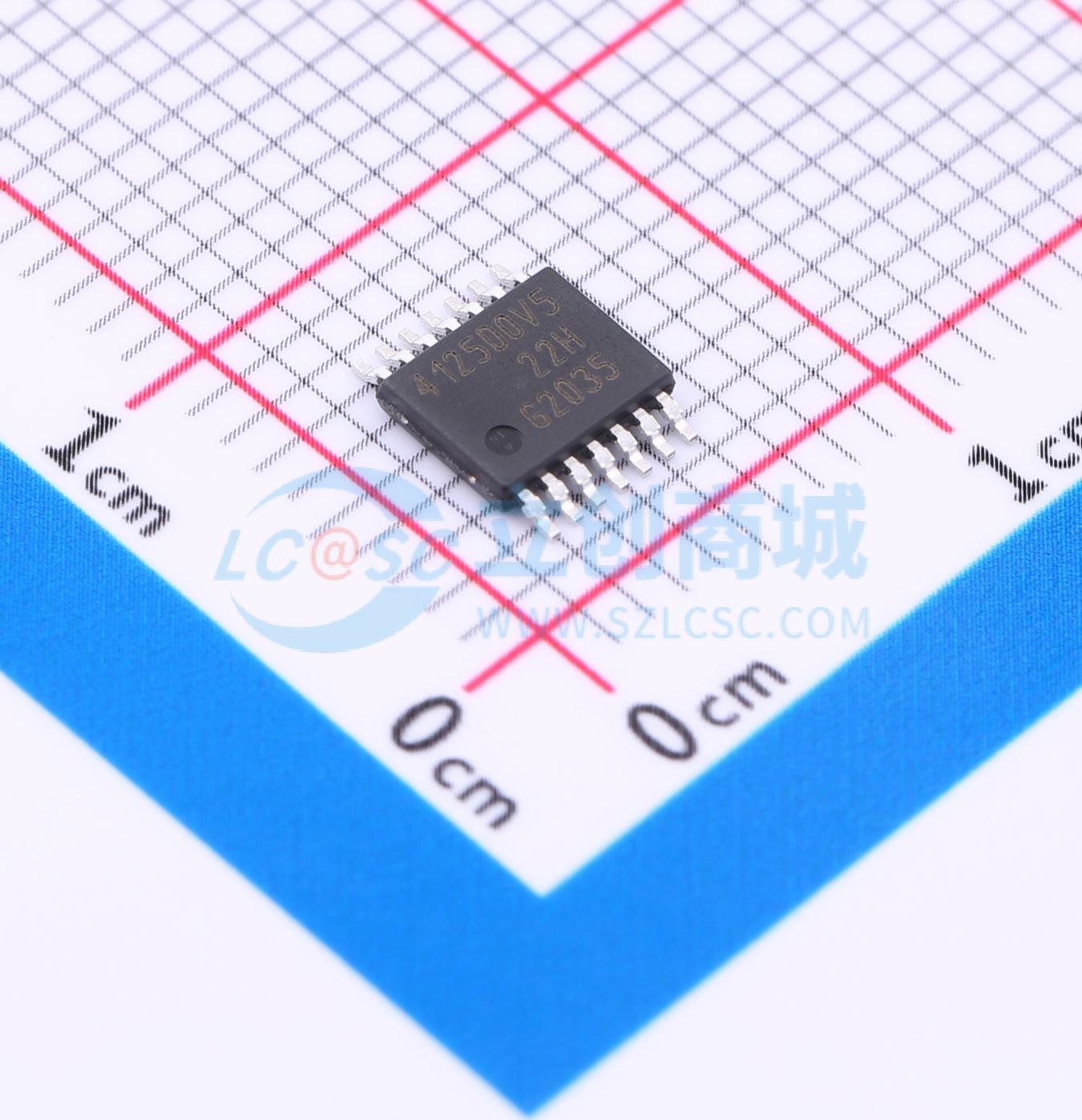

温馨提醒：图片仅供参考，商品以实物为准

TLS4125D0EPV50XUMA1

2.8 MHz同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPTIREG™ 开关 TLS4125D0EPV50 是一款专为汽车应用设计的 2.8 MHz 同步降压稳压器。该器件具有 2.5 A 的电流容量、5 V 的固定输出电压以及PWM 模式下 ±1.5% 的反馈电压精度。集成功率级、软启动功能和集成补偿网络减少了所需的外部元件数量，从而减少了系统成本和电路板空间。宽输入电压范围和 100% 占空比工作模式使该器件非常适合汽车应用中的电池启动场景。宽开关频率范围允许选择合适的线圈和电容。开关频率可以与外部时钟信号同步。可以激活扩频调制以改善 PWM 工作模式下的 EMI 性能。轻载时，该器件在 PFM 模式下具有低电流消耗，从而优化效率
品牌名称: Infineon(英飞凌)
商品型号: TLS4125D0EPV50XUMA1
商品编号: C1512167
商品封装: TSDSO-14
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

OPTIREG开关稳压器TLS4125D0EPV50是一款专为汽车应用设计的2.8 MHz同步降压稳压器。具有2.5 A的电流能力，固定5 V输出电压，在PWM模式下反馈电压精度为±1.5%。集成的功率级、软启动功能和集成补偿网络减少了所需的外部元件数量，从而降低了系统成本和板空间。宽输入电压范围和100%占空比工作模式使得适用于汽车应用中的电池起动场景。宽泛的开关频率范围允许选择适当的电感和电容。开关频率可以与外部时钟信号同步。在PWM操作中，可以通过激活扩频频率调制来改善EMI性能。在轻负载下，在PFM模式下提供低电流消耗以优化效率。TLS4125D0EPV50能够检测输出电压的欠压和过压条件，并通过复位输出信号指示这些情况。过流和过载保护可防止短路条件下降压转换器输出端的过电流，从而保护器件。集成的热关断功能可防止器件过热。增强型PG-TSDSO-14外露焊盘封装在应用中提供了优异的热性能。

商品特性

2.5 A 降压稳压器
输入电压范围：3.7 V 至 35 V
输出电压：5 V
PWM 模式下反馈电压精度为 ±1.5%
超低电流消耗 31 μA
集成高压侧和低压侧功率 MOSFET
峰值电流模式 PWM 调节
具有改进效率的轻负载 PFM 模式
开关频率范围：320 kHz 至 560 kHz 或 1.6 MHz 至 2.8 MHz
100% 占空比运行
同步输入
用于改善 EMI 性能的扩频频率调制
软启动功能
集成补偿网络
禁用状态下的输出放电功能
禁用状态下的超低电流消耗（通常为 1 μA）
欠压监测
过压监测
过流保护和过载保护
输入欠压关断
宽温度范围 Tj = -40℃ 至 150℃
绿色产品（符合 RoHS 标准）

应用领域

车身
ADAS
信息娱乐，远程信息处理
导航

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.7V~35V
	输出电压	5V
	输出电流	2.5A
	开关频率	2.8MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	31uA
	开关管(内置/外置)	内置
	输出类型	固定
