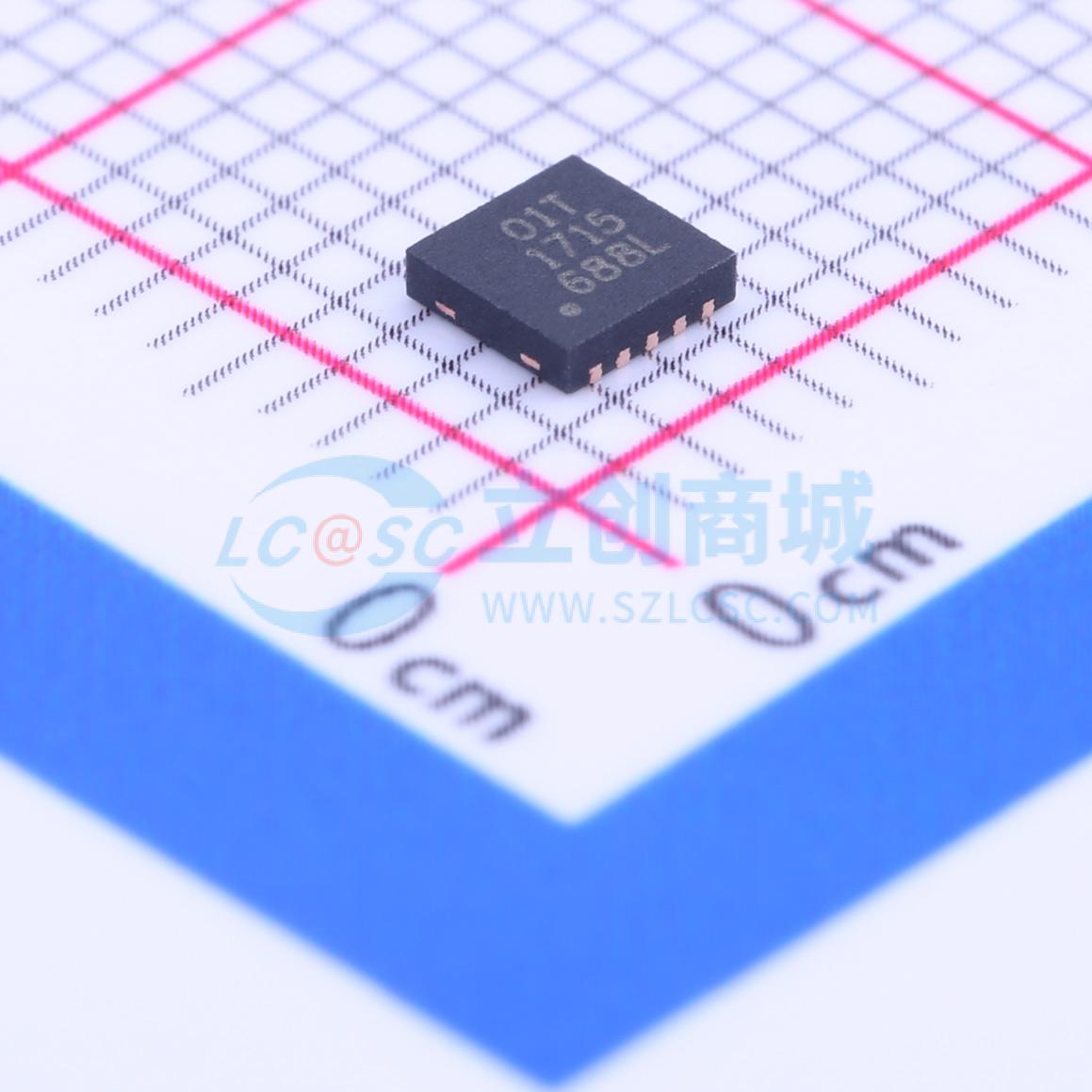

温馨提醒：图片仅供参考，商品以实物为准
A3901SEJTR-T
双全桥低压电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 斩波稳定二线制霍尔开关
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A3901SEJTR-T
- 商品编号
- C146403
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 2.5V~5.5V | |
| 输出电流 | 400mA | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 步长细分 | 2；1 | |
| 集成开关 | 是 | |
| 导通电阻 | 500mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述
A3901是一款双路全桥电机驱动器，专为涉及双极步进电机或有刷直流电机的低压便携式应用而设计。其输出针对低压降进行了优化，电流高达±400 mA（输出并联时可达±800 mA），工作电压范围为2.5至5.5 V。 四个输入（IN1至IN4）可控制双极步进电机的全步或半步模式，或控制直流电机的正转、反转或制动模式。输入可进行PWM调制，以实现高达250 kHz频率下的电流或速度控制。 内部保护电路包括热关断（TSD）和交叉导通（直通）保护。 A3901采用标称高度为3 mm x 3 mm x 0.75 mm、10引脚的DFN封装，带有外露散热焊盘（封装“EJ”）。这种小尺寸封装无铅（Pb），引脚框架采用100%雾锡电镀。
商品特性
- 低RDS(on)输出
- 全步和半步驱动能力
- 小封装
- 直流电机正转、反转和制动模式
- 零电流消耗的睡眠模式
- 高达250 kHz的PWM控制
- 交叉电流保护
- 热关断（TSD）
