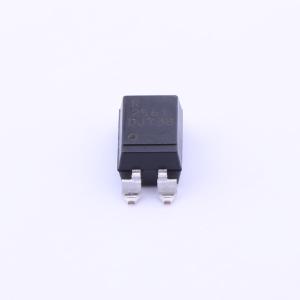

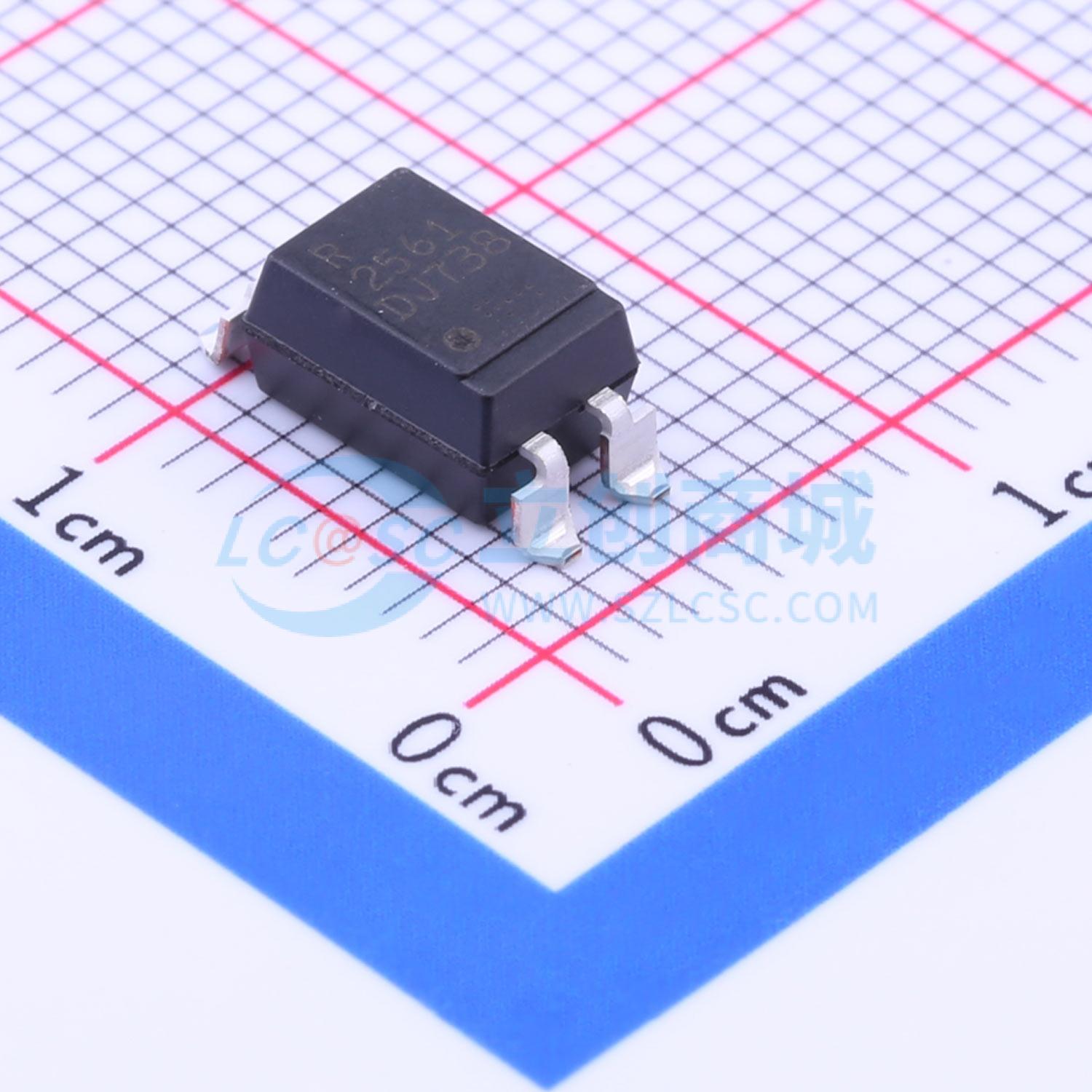

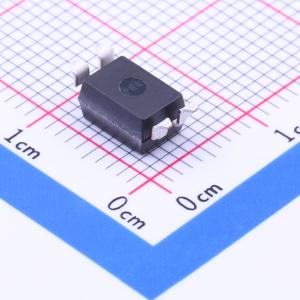

温馨提醒：图片仅供参考，商品以实物为准

PS2561L-1-A

PS2561L-1-A W档

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: California Eastern Laboratories
商品型号: PS2561L-1-A
商品编号: C145673
商品封装: SMD-4P
包装方式: 管装
商品毛重: 0.42克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	300mV@10mA,2mA
	上升时间(tr)	3us
	下降时间	5us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	80%
	电流传输比(CTR)最大值/饱和值	400%
	正向电流(If)	80mA

商品概述

PS2561-1 是光耦合隔离器，包含一个 GaAs 发光二极管和一个 NPN 硅光电晶体管。 PS2561-1 采用塑料 DIP（双列直插式封装），PS2561L-1 是用于表面贴装的引脚弯曲型（鸥翼型）。 PS2561L1-1 是用于长爬电距离的引脚弯曲型。 PS2561L2-1 是用于长爬电距离的引脚弯曲型（鸥翼型），适用于表面贴装。

商品特性

高隔离电压（BV = 5000 Vr.m.s.）
高集电极 - 发射极电压（V c E O = 80 V）
高电流传输比（'C T R = 典型值 200%）
高速开关（tr = 典型值 3 μs，tf = 典型值 5 μs）
安全标准：
- 获 UL 认证：编号 E72422
- 获 CSA 认证：编号 CA 101391
- 获 BSI 认证：编号 7112/7420
- 获 SEMKO 认证：编号 303059、307244
- 获 NEMKO 认证：编号 P03200272、P03200747
- 获 DEMKO 认证：编号 312341、312340
- 获 FIMKO 认证：编号 FI 10620、FI 11898
- 获 DIN EN60747-5-2（VDE0884 第 2 部分）认证：编号 40008862（可选）

应用领域

电源
电话/传真机
工厂自动化/办公自动化设备
可编程逻辑控制器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.17V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	6V
	负载电压	80V
