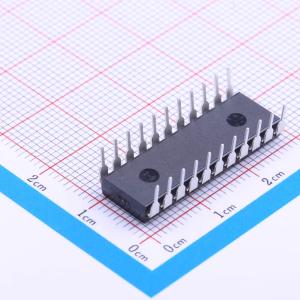

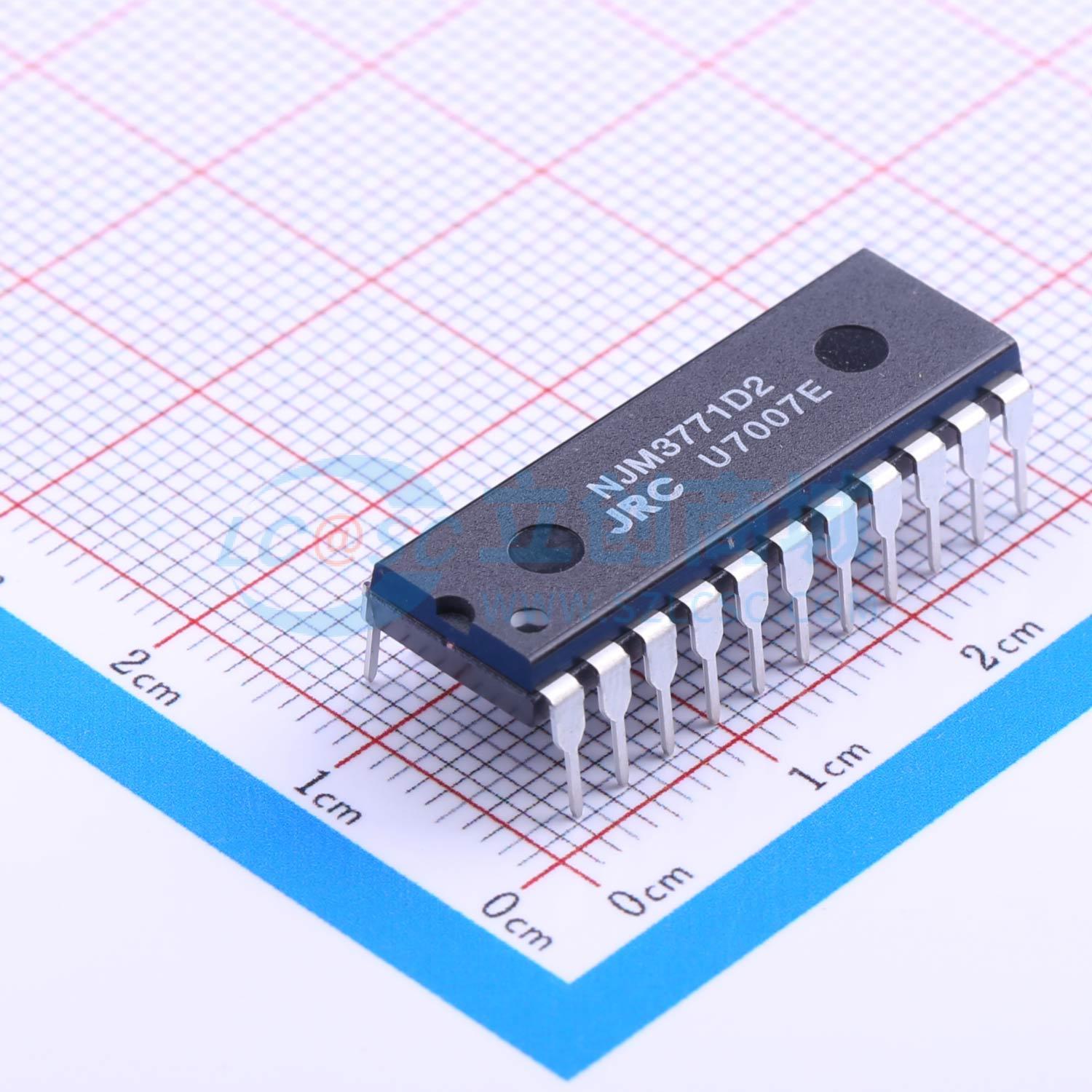

NJM3771D2-#ZZZD

停产 NJM3771D2-#ZZZD

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: JRC
商品型号: NJM3771D2-#ZZZD
商品编号: C143955
商品封装: DIP-22
包装方式: 管装
商品毛重: 3.5克(g)

商品参数

商品概述

NJM3771是一款步进电机驱动器，其电路专为与匹配的双数模转换器（Digital-to-Analog Converter，DAC）NJU39610配合用于微步进应用而开发。 NJM3771包含一个时钟振荡器（两个驱动通道共用）、一组实现开关控制的比较器和触发器，以及两个带有内部续流二极管的H桥。电源要求为逻辑电路+5V，电机+10至+45V。每通道最大输出电流为650mA。

商品特性

双斩波驱动器
每通道650mA输出电流
可选慢速/快速电流衰减，以改善高速微步进性能
与双DAC NJU39610特别匹配
封装形式：DIP22 - D2 / PLCC28 - M2、SOP24、JEDEC 300mil（蝙蝠翼型）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(20个/管，最小起订量 1 个)

个

起订量：1 个20个/管

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.75V~5.25V
	输出电流	650mA

	属性	参数值
	接口类型	-
	集成开关	是
	工作温度	-20℃~+125℃
