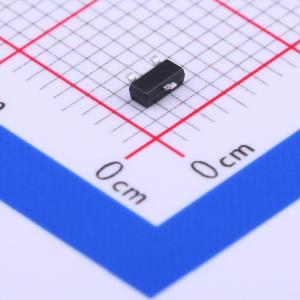

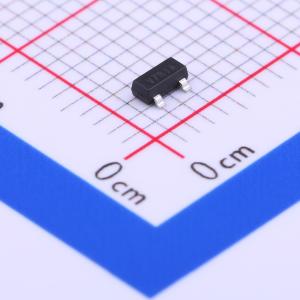

温馨提醒：图片仅供参考，商品以实物为准

APX803S-29SA-7

3引脚微处理器复位电路

描述: APX803S用于微处理器（μP）监控电路，以监测μP和数字系统中的电源。当与5.0V、3.3V、3.0V和2.5V供电电路配合使用时，它们通过省去外部元件和调节环节，实现了出色的电路可靠性和低成本。这些电路执行单一功能：在上电时以及每当VCC电源电压降至预设阈值以下时，它们会发出复位信号，并在VCC升至复位阈值以上后的一段固定时间内保持该信号
品牌名称: DIODES(美台)
商品型号: APX803S-29SA-7
商品编号: C143831
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

APX803S用于微处理器（μP）监控电路，以监测μP和数字系统中的电源。当与5.0V、3.3V、3.0V和2.5V供电电路配合使用时，它们通过省去外部元件和调节环节，提供了出色的电路可靠性和低成本优势。

这些电路执行单一功能：在上电时以及每当VCC电源电压降至预设阈值以下时，它们会发出复位信号，并在VCC升至复位阈值以上后的一段固定时间内保持该信号。对于APX803S，这段时间至少为1ms，而对于其他APX803S变体，该时间至少为140ms。复位比较器设计为忽略VCC上的快速瞬变，并且保证在VCC低至1V时输出处于正确的逻辑状态。

APX803S具有不同的复位阈值，适用于各种电源电压。APX803S具有漏极开路、低电平有效的RESET输出，与具有推挽输出级的Diodes APX809S/810S互补。低电源电流使APX803S非常适合用于便携式设备。APX803S有3引脚SOT23封装的两种引脚排列变体。

应用领域

计算机
控制器
智能仪器
关键μP和μc电源监控
便携式/电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效

	属性	参数值
	阈值电压	2.93V
	受监控电压数	1
	复位超时	240ms
	工作温度	-40℃~+85℃@(TA)
	静态电流(Iq)	10uA
