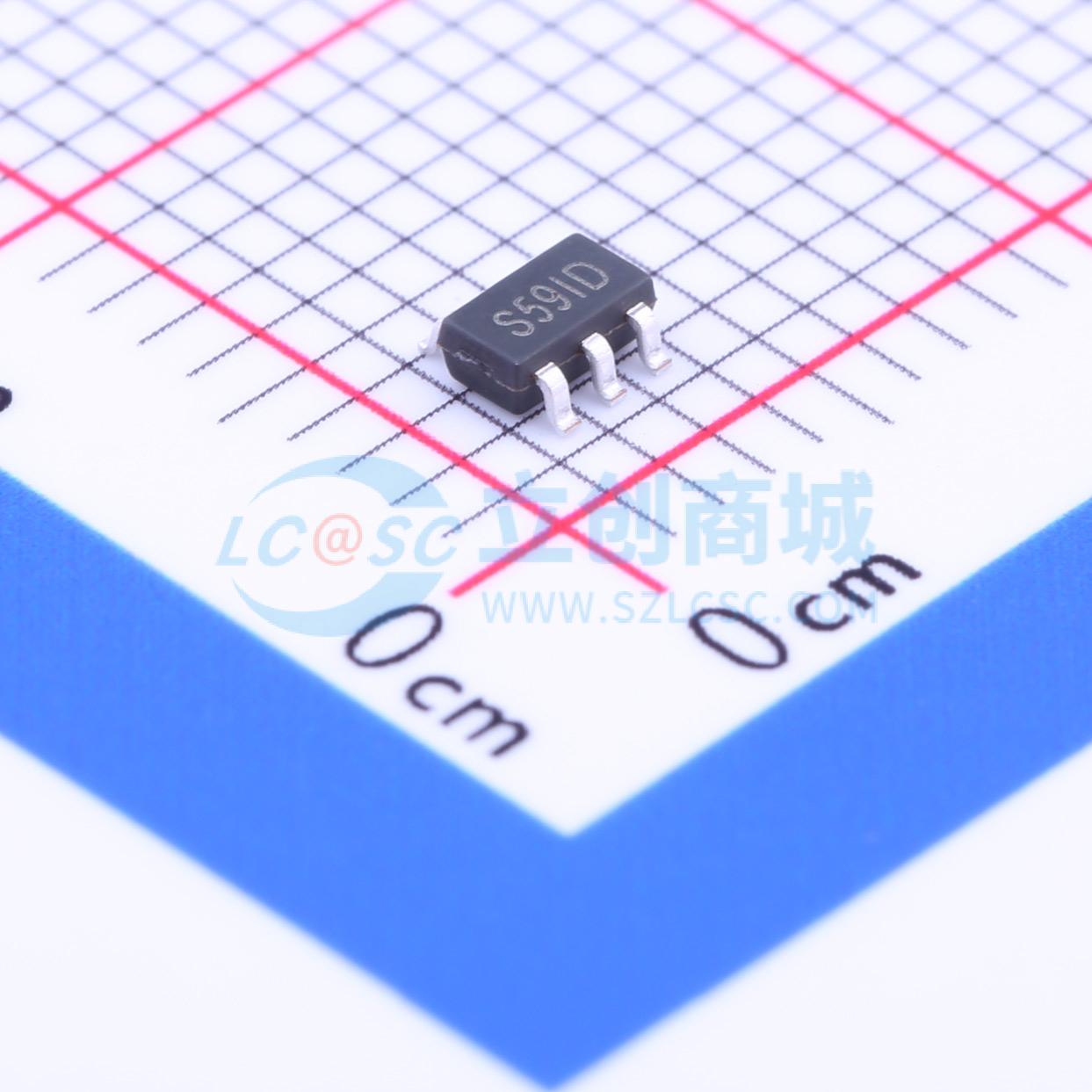

SGM8701YN5G/TR

微功耗、CMOS输入、轨到轨输入输出、1.4V、推挽输出比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM8701是一款超低功耗比较器，典型电源电流为300nA。它在电源电流与传播延迟性能方面处于同类产品领先水平。在1.4V电源电压和100mV过驱动条件下，传播延迟低至6μs
品牌名称: SGMICRO(圣邦微)
商品型号: SGM8701YN5G/TR
商品编号: C143844
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

SGM8701是一款超低功耗比较器，典型电源电流为300nA。它在电源电流与传播延迟性能方面处于同类产品领先水平。在1.4V电源电压和100mV过驱动条件下，传播延迟低至6μs。 SGM8701设计用于在1.4V至5.5V的宽电源电压范围内工作，并保证在1.4V、2.5V和5.0V下正常运行，非常适合各种电池供电应用。由于具有轨到轨共模电压范围，SGM8701非常适合单电源工作。其小封装使其非常适合用于手持电子设备和手机应用。 SGM8701具有推挽输出级，在驱动任何容性或阻性负载时，能以绝对最低的功耗运行。 SGM8701提供绿色SOT - 23 - 5和SC70 - 5节省空间的封装。其工作温度范围为 - 40°C至 + 85°C。

商品特性

超低功耗：在Vs = 1.4V时为300nA（典型值）
宽电源电压范围：1.4V至5.5V
传播延迟：在Vs = 1.4V时为6μs（典型值）
推挽输出电流驱动：在Vs = 5V轨到轨输入时为19mA（典型值）
工作温度范围： - 40°C至 + 85°C
提供绿色SOT - 23 - 5和SC70 - 5封装

应用领域

RC定时器
窗口检测器
红外接收器
多谐振荡器
报警和监控电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	300nA
	传播延迟(tpd)	6us
	共模抑制比(CMRR)	75dB
	输出类型	推挽

	属性	参数值
	输出模式	CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	300nA
	工作温度	-40℃~+85℃
	单电源	1.4V~5.5V
	输入失调电压温漂(Vos TC)	2uV/℃
