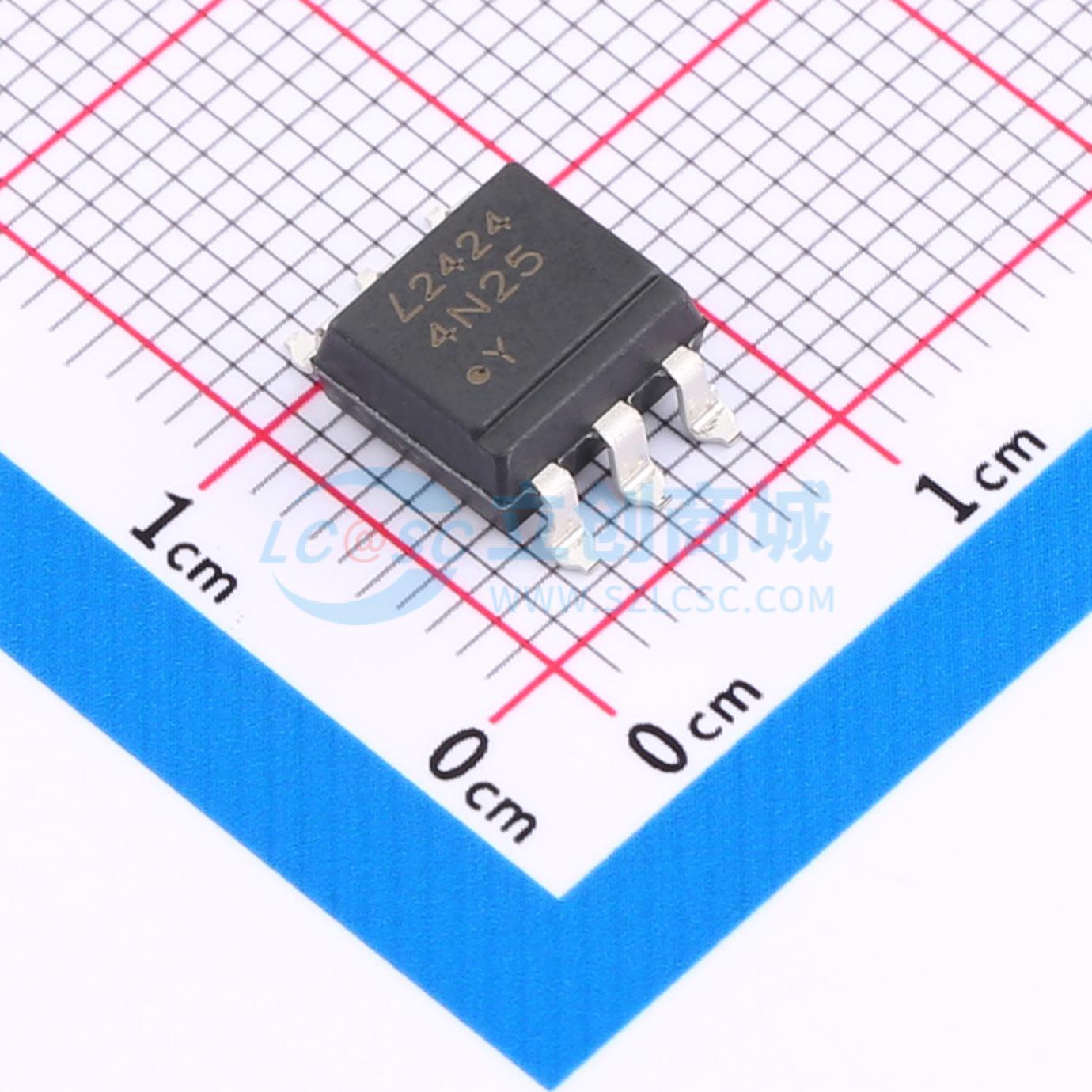

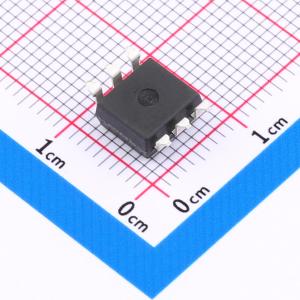

温馨提醒：图片仅供参考，商品以实物为准
4N25S-TA1
DC输入
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高电流传输比（CTR：最小值为10%，if = 10mA，VCE = 10V）。 响应时间（ton典型值为3μs，VCC = 10V，IC = 2mA，RL = 100Ω）。 输入-输出隔离电压：4N25系列Viso = 2500Vrms；4N26系列Viso = 1500Vrms；4N27系列Viso = 1500Vrms；4N28系列Viso = 500Vrms。应用：需要高密度安装的混合基板
- 品牌名称
- LITEON(光宝)
- 商品型号
- 4N25S-TA1
- 商品编号
- C143074
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.707克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 100mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@50mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 80mA |
商品特性
- 高电流传输比（CTR）：最小10%，IF = 10mA，VCE = 10V
- 响应时间（ton）：典型值3μs，VCC = 10V，IC = 2mA，RL = 100Ω
- 输入输出隔离电压：
- 4N25系列：Viso = 2500Vrms
- 4N26系列：Viso = 1500Vrms
- 4N27系列：Viso = 1500Vrms
- 4N28系列：Viso = 500Vrms
- 双列直插式封装：4N25、4N26、4N27、4N28
- 宽引脚间距封装：4N25M、4N26M、4N27M、4N28M
- 表面贴装封装：4N25S、4N26S、4N27S、4N28S
- 卷带包装：4N25S-TA1、4N26S-TA1、4N27S-TA1、4N28S-TA1
- 安全认证：
- UL认证（编号E113898）
- TUV认证（编号R9653630）
- DEMKO认证（编号303985）
- CSA & cUL、VDE、FIMKO、CQC认证
- RoHS合规：器件中使用的所有材料均符合欧盟RoHS指令（编号2002/95/EC）
- ESD通过HBM 8000V/MM 2000V
- MSL等级1
应用领域
- 要求高密度安装的混合基板
- 可编程控制器
