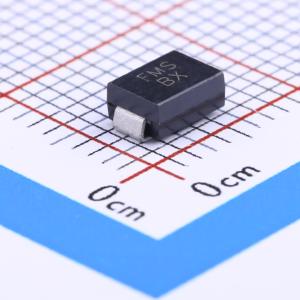

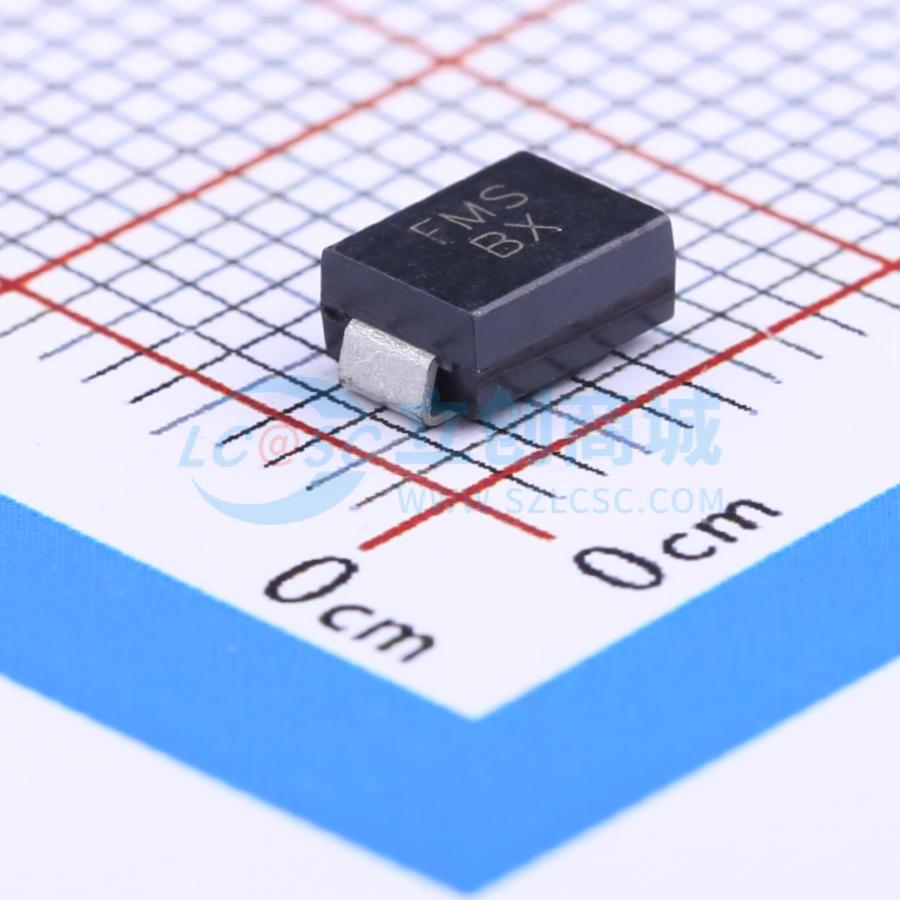

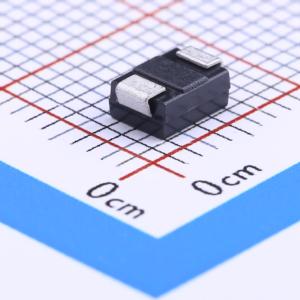

SMBJ22CA
双向TVS 22V截止 峰值浪涌电流：16.9A@10/1000us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VBR=24.4V VC=35.5V IPP=16.9A 双向
- 品牌名称
- FMS(美丽微)
- 商品型号
- SMBJ22CA
- 商品编号
- C143155
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 16.9A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26.9V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 采用10/1000μs波形时，峰值脉冲功率能力达600W，重复率（占空比）为0.01%。
- 低外形表面贴装应用，以优化电路板空间。
- 出色的钳位能力。
- 增量浪涌电阻低。
- 从0V到VBR的响应时间快，单向类型通常小于1 ps，双向类型通常小于5 ns。
- 玻璃钝化芯片结。
- 无铅部件符合RoHS要求。
- 后缀“-H”表示无卤部件，例如SMBJ5.0A - H
