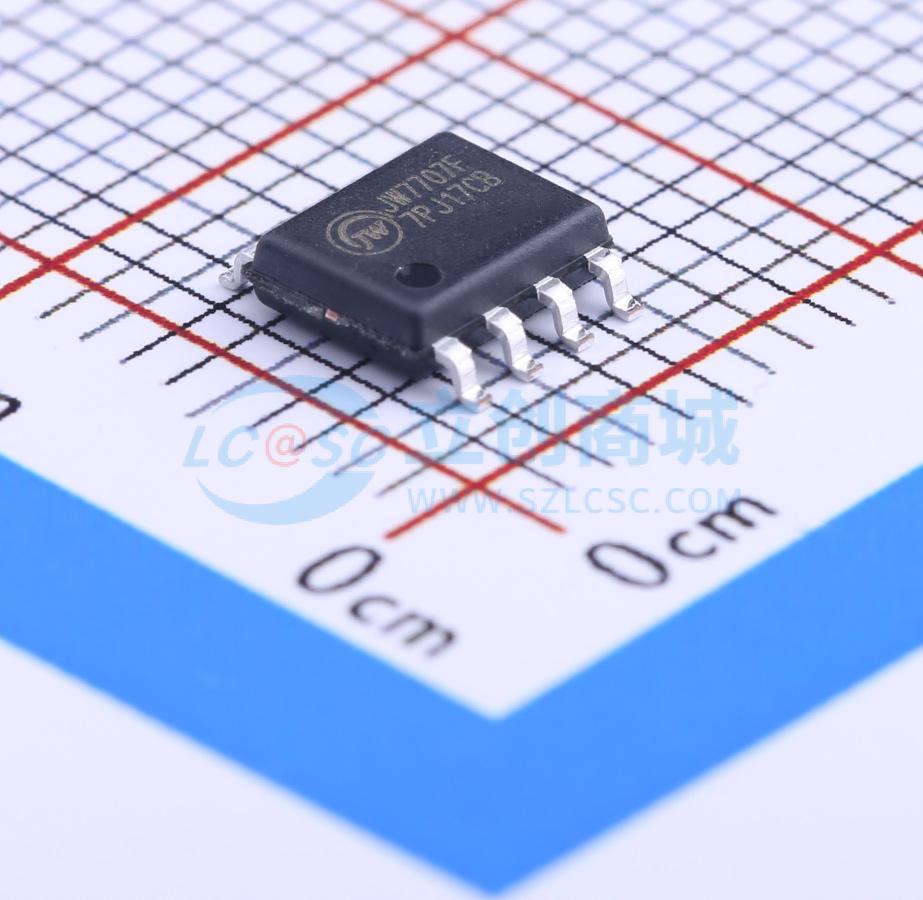

温馨提醒：图片仅供参考，商品以实物为准
JW7707F
50V, 7mΩ同步整流器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW7707F
- 商品编号
- C142964
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 7V~9V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | 2.5W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 50V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM；QR | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
JW7707F是一款用于反激式转换器的同步整流器。它集成了一个50V功率MOSFET，可替代肖特基二极管以实现高效率。当V_SW < -500mV时，它会导通内部MOSFET，并在从地（GND）到SW的电流降至零之前将其关断。
商品特性
- 支持不连续导通模式（DCM）和准谐振反激式转换器
- 集成7mΩ、50V功率MOSFET
- 支持高端和低端整流
- 无需外部电源
应用领域
- 反激式转换器
- 适配器
