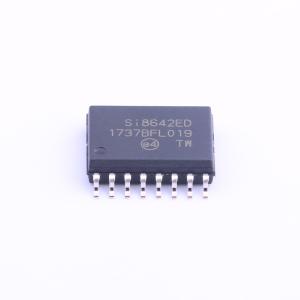

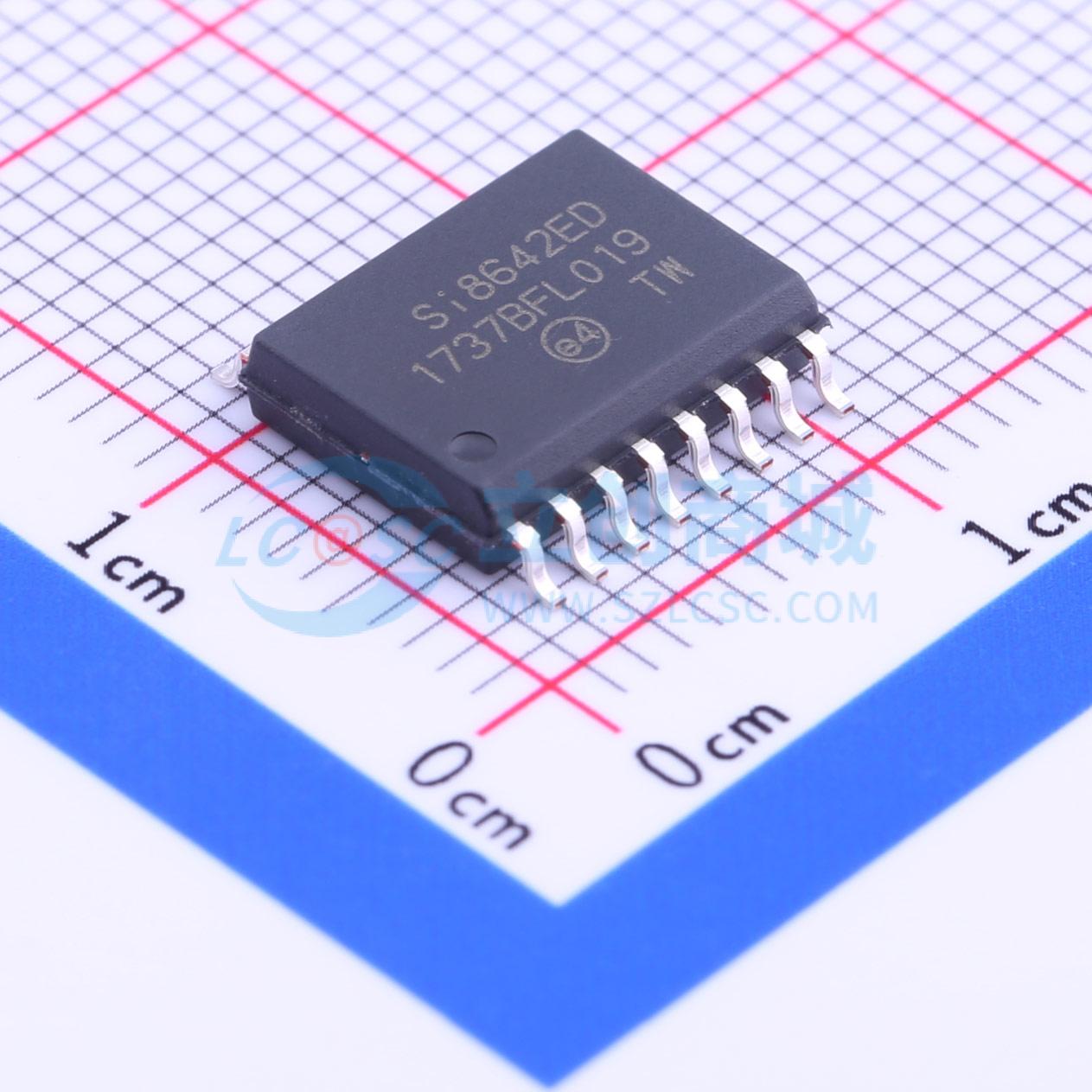

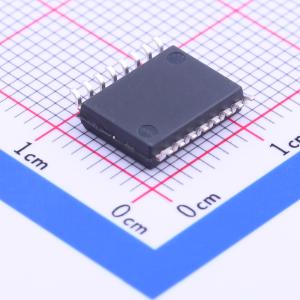

SI8642ED-B-ISR

低功耗四通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低功耗数字隔离器是CMOS器件，与传统隔离技术相比，在数据速率、传播延迟、功耗、尺寸、可靠性和外部物料清单方面具有显著优势。产品的工作参数在较宽的温度范围内和整个设备使用寿命内保持稳定，便于设计且性能高度一致。所有设备版本均具有施密特触发器输入，具有高抗噪性，仅需VDD旁路电容。支持高达150 Mbps的数据速率，所有设备的传播延迟均小于10 ns
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: SI8642ED-B-ISR
商品编号: C139526
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 1.8克(g)

商品参数

商品概述

Silicon Lab的超低功耗数字隔离器系列是CMOS器件，与传统隔离技术相比，在数据速率、传播延迟、功耗、尺寸、可靠性和外部物料清单方面具有显著优势。这些产品的工作参数在较宽的温度范围和整个器件使用寿命内保持稳定，便于设计且性能高度一致。所有器件版本均采用施密特触发器输入，具有高抗噪性，仅需VDD旁路电容。支持高达150 Mbps的数据速率，所有器件的传播延迟均小于10 ns。使能输入可单点控制输出驱动的开启和关闭。订购选项包括可选的隔离额定值（1.0、2.5、3.75和5 kV）以及可选择的故障安全操作模式，用于在掉电期间控制默认输出状态。所有>1 KV的产品均通过UL、CSA、VDE和CQC的安全认证，宽体封装产品支持高达5 kVRMS的加强绝缘。

商品特性

高速运行 • 直流至150 Mbps
无需启动初始化
宽工作电源电压 • 2.5 - 5.5 V
高达5000 VRMS隔离
加强型VDE 0884 - 10，可承受10 kV浪涌（Si864xxT）
额定工作电压下60年使用寿命
高电磁抗扰度
超低功耗（典型值）

应用领域

工业自动化系统
医疗电子设备
混合动力电动汽车
隔离式开关电源
隔离式ADC、DAC
电机控制
功率逆变器
通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	2
	最大数据速率	150Mbps
	默认输出	高电平

	属性	参数值
	隔离电压(Vrms)	5000
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
	传播延迟(tpd)	8ns
