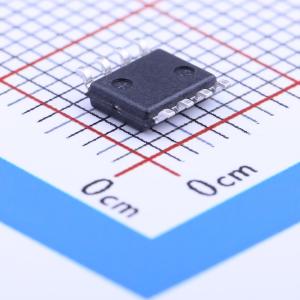

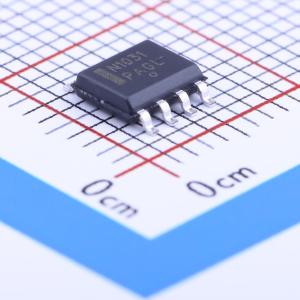

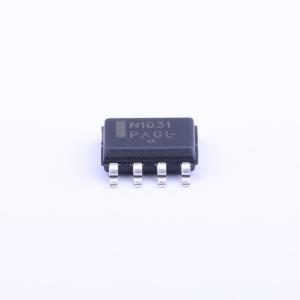

NCP1031DR2G
低功耗PWM控制器，带片上电源开关和48V电信系统启动电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1030和NCP1031是一系列微型高压单片开关稳压器，集成了片上功率开关和启动电路。NCP103x系列在单个IC中集成了实现多种开关稳压器应用所需的所有有源功率、控制逻辑和保护电路，只需极少的外部元件，例如次级侧偏置电源或低功率DC-DC转换器。该控制器系列非常适合48 V电信、42 V汽车和12 V输入应用。NCP103x可配置为任何单端拓扑，如正激或反激。NCP1030适用于功率要求高达3 W的应用，NCP1031适用于功率要求高达6 W的应用。内部误差放大器使NCP103x系列能够轻松配置为隔离和非隔离配置下的次级或初级侧调节操作。固定频率振荡器针对高达1 MHz的操作进行了优化，并且能够进行外部频率同步，提供了额外的设计灵活性。此外，NCP103x集成了独立的线路欠压和过压检测器、逐周期电流限制和热关断功能，以在故障条件下保护控制器。预设的电流限制阈值无需外部检测元件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1031DR2G
- 商品编号
- C139556
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 开关频率 | 1MHz；300kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(TJ) | |
| 拓扑结构 | 正激式；反激式 | |
| 开关管(内置/外置) | 内置 |
商品概述
NCP1030和NCP1031是一系列微型高压单片开关稳压器，集成了片上功率开关和启动电路。NCP103x系列在单个IC中集成了实现多种开关稳压器应用所需的所有有源功率、控制逻辑和保护电路，只需极少的外部元件，例如次级侧偏置电源或低功率DC-DC转换器。该控制器系列非常适合48 V电信、42 V汽车和12 V输入应用。NCP103x可配置为任何单端拓扑，如正激或反激。NCP1030适用于功率要求高达3 W的应用，NCP1031适用于功率要求高达6 W的应用。 内部误差放大器使NCP103x系列能够轻松配置为隔离和非隔离配置下的次级或初级侧调节操作。固定频率振荡器针对高达1 MHz的操作进行了优化，并且能够进行外部频率同步，提供了额外的设计灵活性。此外，NCP103x集成了独立的线路欠压和过压检测器、逐周期电流限制和热关断功能，以在故障条件下保护控制器。预设的电流限制阈值无需外部检测元件。
商品特性
- 片上200 V高压功率开关电路和启动电路
- 带辅助绕组覆盖功能的内部启动稳压器
- 高达1 MHz的工作频率
- 具备外部频率同步能力
- 故障条件下频率折返
- 精度为±2%的内部基准电压
- 线路欠压和过压检测器
- 使用SENSEFET的逐周期电流限制
- 有源LEB电路
- 过温保护
- 内部误差放大器
- 提供无铅封装
应用领域
- POE（以太网供电）/PD
- 隔离式DC-DC转换器的次级侧偏置电源
- 独立低功率DC-DC转换器
- 低功率偏置电源
- 低功率升压转换器
