温馨提醒：图片仅供参考，商品以实物为准

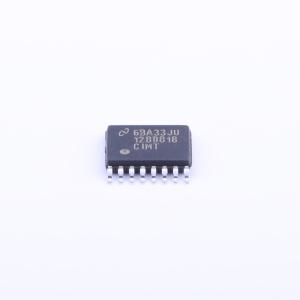

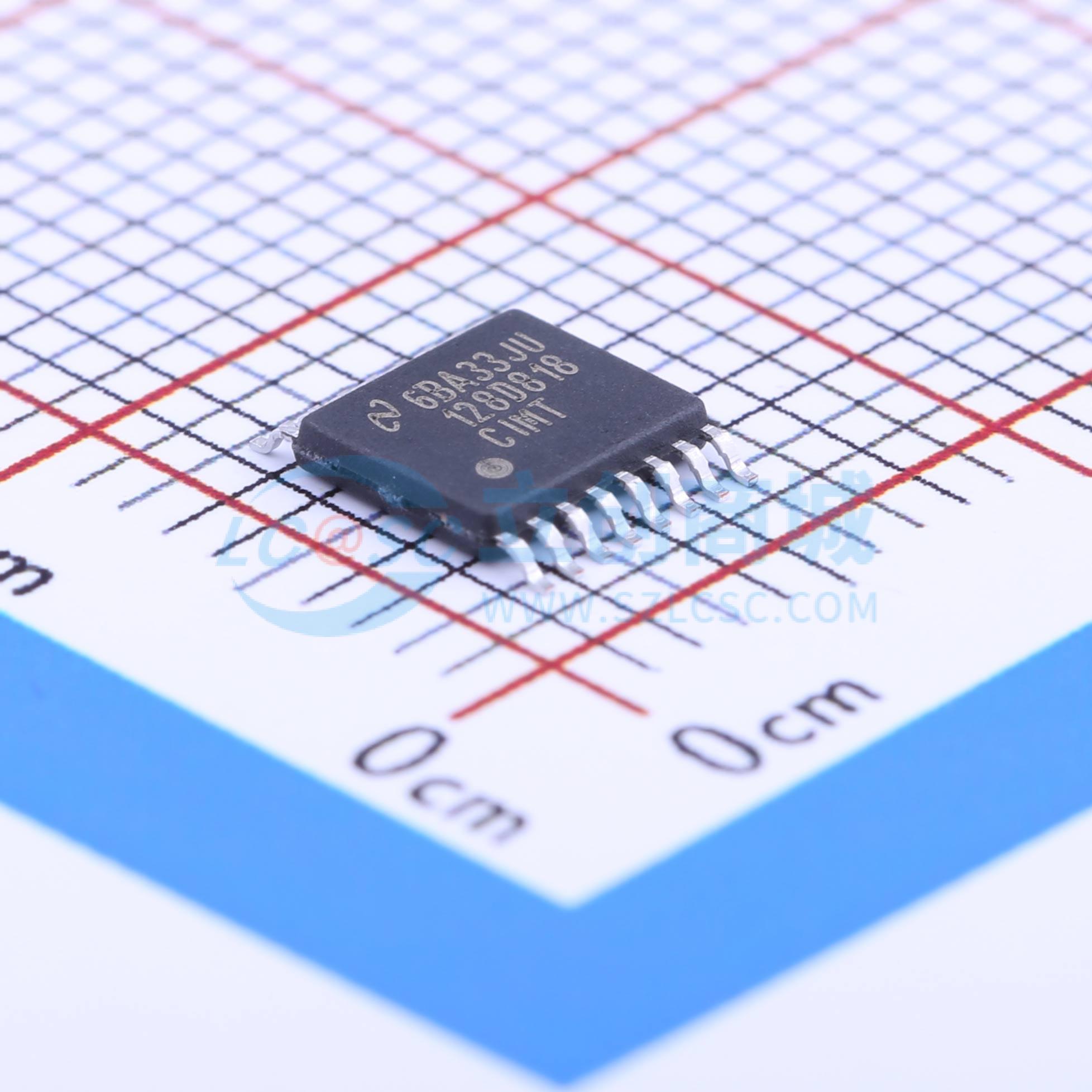

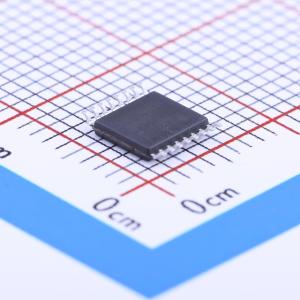

ADC128D818CIMTX/NOPB

12位8通道带温度传感器、内外置参考电压和I²C接口的ADC系统监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC128D818 具有温度传感器、内部/外部电压基准和 I2C 接口的 12 位、82SPS、8 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADC128D818CIMTX/NOPB
商品编号: C139062
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
	基准电压源	内置；外置
	基准电压源温漂	23ppm/℃
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	100kHz；400kHz
	静态电流	10uA

商品概述

ADC128D818 I²C系统监控器旨在实现最大的灵活性。该系统监控器可配置为单端和/或伪差分输入。板载温度传感器与看门狗窗口比较器以及中断输出引脚INT相结合，便于对每个通道进行监控并在超出范围时发出警报。还提供高性能内部基准，可在最恶劣的工作条件下提供完整的解决方案。 ADC128D818的12位Δ-Σ ADC支持标准模式（Sm，100 kbps）和快速模式（Fm，400 kbps）I²C接口。ADC128D818包含一个序列器，用于控制通道转换，并将所有转换结果存储在独立寄存器中，便于微处理器读取。未使用的通道可独立关闭以节省功耗。该ADC可使用内部2.56 V基准或可变外部基准。I²C数字控制线上包含一个模拟滤波器，以提高抗噪能力。该器件还在SDA和SCL上包含超时复位功能，以防止I²C总线锁定。 ADC128D818的电源电压范围为3 V至5.5 V，工作温度范围为 -40°C至125°C，采用16引脚TSSOP封装。

商品特性

12位分辨率Δ-Σ ADC
本地温度感应
可配置单端和/或伪差分输入
2.56 V内部VREF或可变外部VREF
带所有测量值状态和屏蔽寄存器的看门狗窗口比较器
用于存储测量值的独立寄存器
INT输出通知微处理器错误事件
I²C串行总线接口兼容性
9个可选地址
防止I²C总线锁定的超时复位功能
单个通道关闭以限制功耗
深度关机模式以最小化功耗
TSSOP 16引脚封装
ADC分辨率12位
电源电压范围3 V至5.5 V
总未调整误差 -0.45%/+0.2%
积分非线性 ±1 LSB
差分非线性 ±1 LSB
工作电流0.56 mA
深度关机电流10 μA
温度分辨率 °C/LSB
温度精度（-40°C至125°C） ±3°C
温度精度（-25°C至100°C） ±2°C

应用领域

通信基础设施
热和硬件服务器监控器
系统监控器
工业和医疗系统
电子测试设备和仪器
电源监控和管理

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	-
	通道数	8
	工作电压	3V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	1LSB
