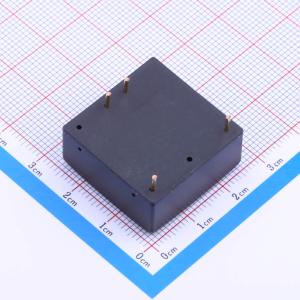

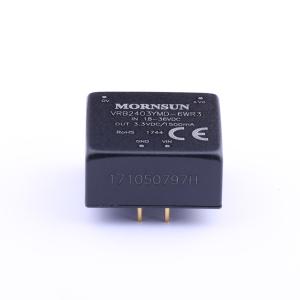

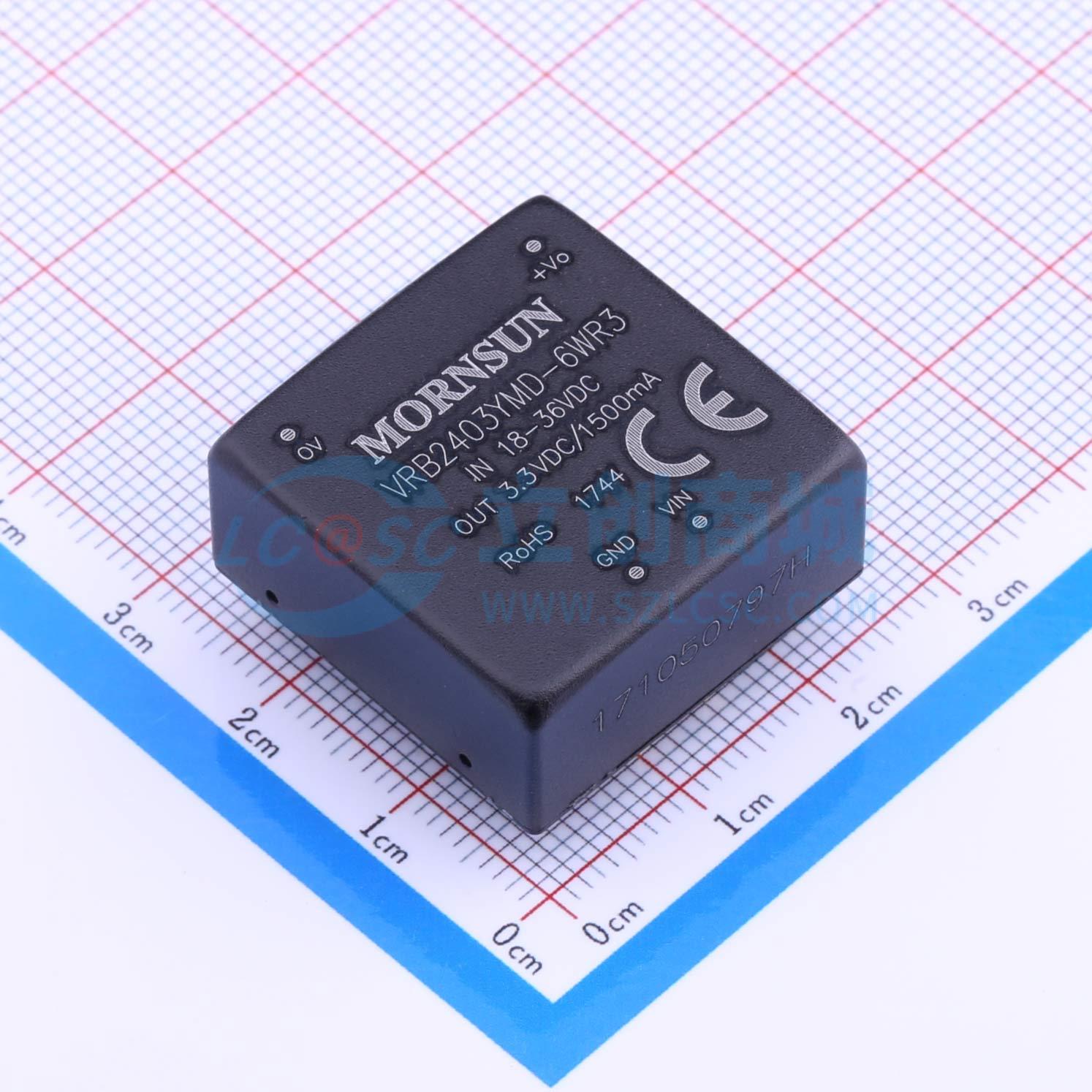

温馨提醒：图片仅供参考，商品以实物为准
VRB2403YMD-6WR3
18V~36V 3.3V 1.5A 6W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6W隔离式DC-DC转换器，尺寸为1×1英寸，输入电压范围宽，具备稳压双路/单路输出。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- VRB2403YMD-6WR3
- 商品编号
- C139056
- 商品封装
- DIP,25.4x25.4mm
- 包装方式
- 管装
- 商品毛重
- 2.625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 6W | |
| 工作电压(Vin) | 18V~36V | |
| 转换效率 | 77% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 1.5A | |
| 最大容性负载 | 1800uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护；过流保护；欠压保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 静态电流(Iq) | 5mA | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 25.4mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.7mm |
商品概述
VRA_YMD-6WR3 & VRB_YMD-6WR3 系列产品输出功率为6W，2:1宽电压输入范围，效率高达88%，1500VDC的常规隔离电压，允许工作温度-40℃ to +85°C，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR32/EN55032 CLASS A，A2S和A4S封装拓展系列具有输入防反接保护。
商品特性
- 宽输入电压范围（2:1）
- 效率高达88%
- 空载功耗低至0.12W
- 隔离电压1500VDC
- 输入欠压保护，输出短路、过流、过压保护
- 工作温度范围：-40°C to +85°C
- 裸机满足CISPR32/EN55032 CLASS A
- A2S(接线式)和A4S(35mm导轨式)产品型号具有输入防反接功能
- 国际标准引脚方式通过IEC60950, UL60950, EN60950认证
应用领域
- 医疗
- 工控
- 电力
- 仪器仪表
- 通信
