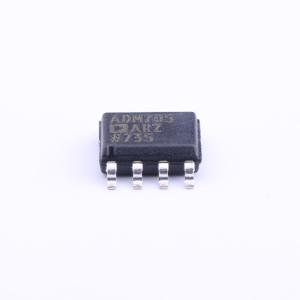

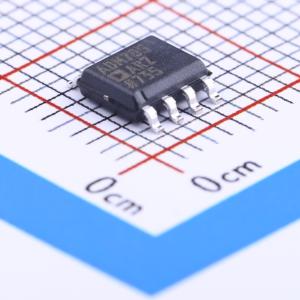

温馨提醒：图片仅供参考，商品以实物为准

ADM705ARZ

低成本微处理器监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADM705/ADM706/ADM707/ADM708微处理器监控电路适用于监控5 V电源/电池和微处理器活动。ADM705/ADM706提供电源监控电路，可在电源上电、掉电和欠压情况下产生复位输出。当VCC低至1 V时，复位输出仍可正常工作
品牌名称: ADI(亚德诺)
商品型号: ADM705ARZ
商品编号: C138536
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

ADM705/ADM706/ADM707/ADM708微处理器监控电路适用于监控5 V电源/电池和微处理器活动。 ADM705/ADM706提供电源监控电路，可在电源上电、掉电和欠压情况下产生复位输出。当VCC低至1 V时，复位输出仍可正常工作。此外，还提供独立的看门狗监控电路。如果看门狗输入在1.60秒内未翻转，则该电路将被激活。此外，还有一个1.25 V阈值检测器，用于预警电源故障、检测电池电量低的情况或监控额外的电源。还包括一个低电平有效、经过消抖处理的手动复位输入（MR）。 ADM705和ADM706除复位阈值监控电平不同外，其他方面完全相同，其复位阈值监控电平分别为4.65 V和4.40 V。 ADM707和ADM708的功能与ADM705和ADM706类似，唯一的区别是没有看门狗定时器功能。相反，除了低电平有效复位输出（RESET）外，还提供高电平有效复位输出（RESET）。ADM707和ADM708除复位阈值监控电平不同外，其他方面完全相同，其复位阈值监控电平分别为4.65 V和4.40 V。所有器件均提供窄体8引脚PDIP和8引脚SOIC封装。

商品特性

保证VCC = 1 V时RESET有效
静态电流190 μA
精密电源电压监控：4.65 V（ADM705/ADM707）、4.40 V（ADM706/ADM708）
复位脉冲宽度200 ms
经过消抖处理的TTL/CMOS手动复位输入（MR）
独立看门狗定时器（ADM705/ADM706）
超时时间1.60秒（ADM705/ADM706）
高电平有效复位输出（ADM707/ADM708）
用于电源故障或电池电量低预警的电压监控器
是MAX705至MAX708的理想升级版

应用领域

微处理器系统
计算机
控制器
智能仪器
关键微处理器电源监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.65V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	190uA
