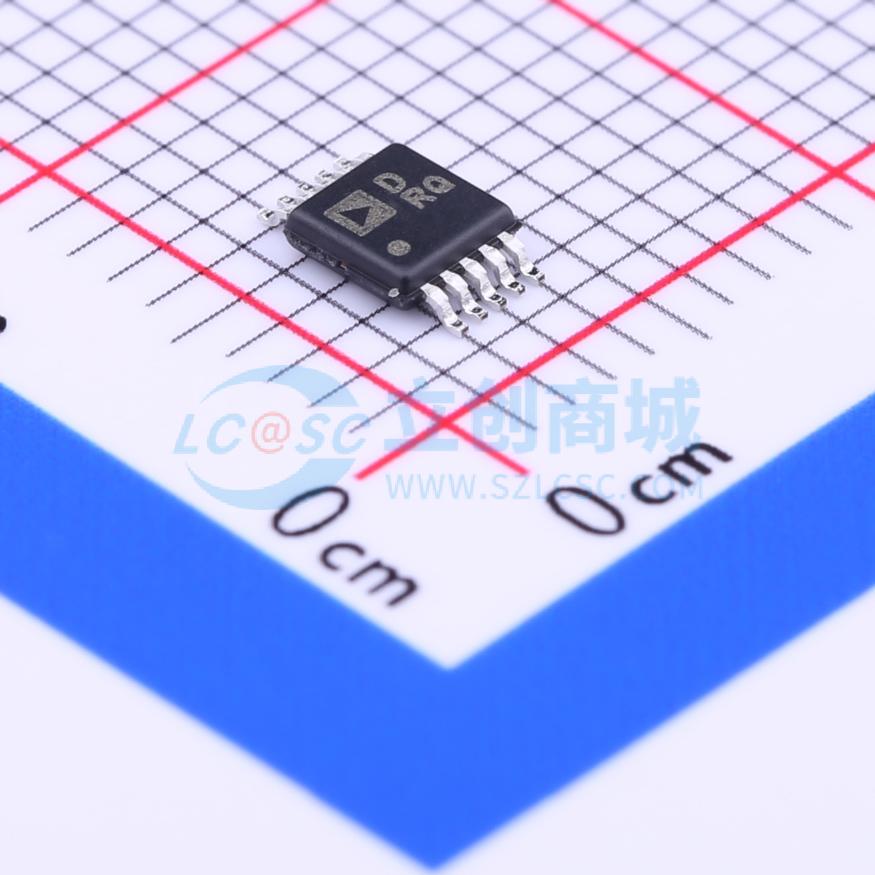

温馨提醒：图片仅供参考，商品以实物为准

AD7091RBRMZ-RL7

1 MSPS、超低功耗、12位ADC、内置片内基准电压源、采用10引脚LFCSP和MSOP封装

描述: AD7091R是一款12位逐次逼近寄存器模数转换器(ADC)，提供超低功耗（典型值为349uA，3V供电，1MSPS），同时实现快速吞吐率（1MSPS，50MHzSCLK）。
品牌名称: ADI(亚德诺)
商品型号: AD7091RBRMZ-RL7
商品编号: C138531
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

AD7091R是一款12位逐次逼近型模数转换器（ADC），在实现快速吞吐速率（在50 MHz SCLK下可达1 MSPS）的同时，还具备超低功耗（在3 V电压和1 MSPS速率下，典型功耗为349 μA）。该器件采用2.7 V至5.25 V单电源供电，内置宽带宽跟踪保持放大器，可处理超过7 MHz的输入频率。AD7091R还集成了片上转换时钟、精确基准源和高速串行接口。转换过程和数据采集通过CONVST信号和内部振荡器进行控制。AD7091R具备串行接口，可在转换完成后读取数据，同时实现1 MSPS的吞吐速率。 AD7091R采用先进的设计和工艺技术，在高吞吐速率下实现极低的功耗。片上集成了精确的2.5 V基准源。

商品特性

1 MSPS的快速吞吐速率
电源电压VDD范围为2.7 V至5.25 V
逻辑电压VDRIVE范围为1.65 V至5.25 V
最大积分非线性（INL）为±η LSB
模拟输入范围为0 V至VREF
超低功耗，在3 V电压和1 MSPS速率下典型功耗为349 μA，在掉电模式下，3 V电压时典型功耗为264 nA
内部2.5 V基准源，典型温漂为±4.5 ppm/°C
宽输入带宽
灵活的功耗/吞吐速率管理
高速串行接口，与SPI/QSPI/MICROWIRE/DSP兼容
忙（BUSY）指示
掉电模式
10引脚、3 mm×2 mm LFCSP封装和10引脚MSOP封装
工作温度范围为-40°C至+125°C

应用领域

电池供电系统
手持式仪表
医疗仪器
移动通信
仪器仪表与控制系统
数据采集系统
光学传感器
诊断/监测功能
能量收集

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	1MHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI

	属性	参数值
	差分输入	-
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	信噪比	69dB
	基准电压源温漂	4.5ppm/℃
