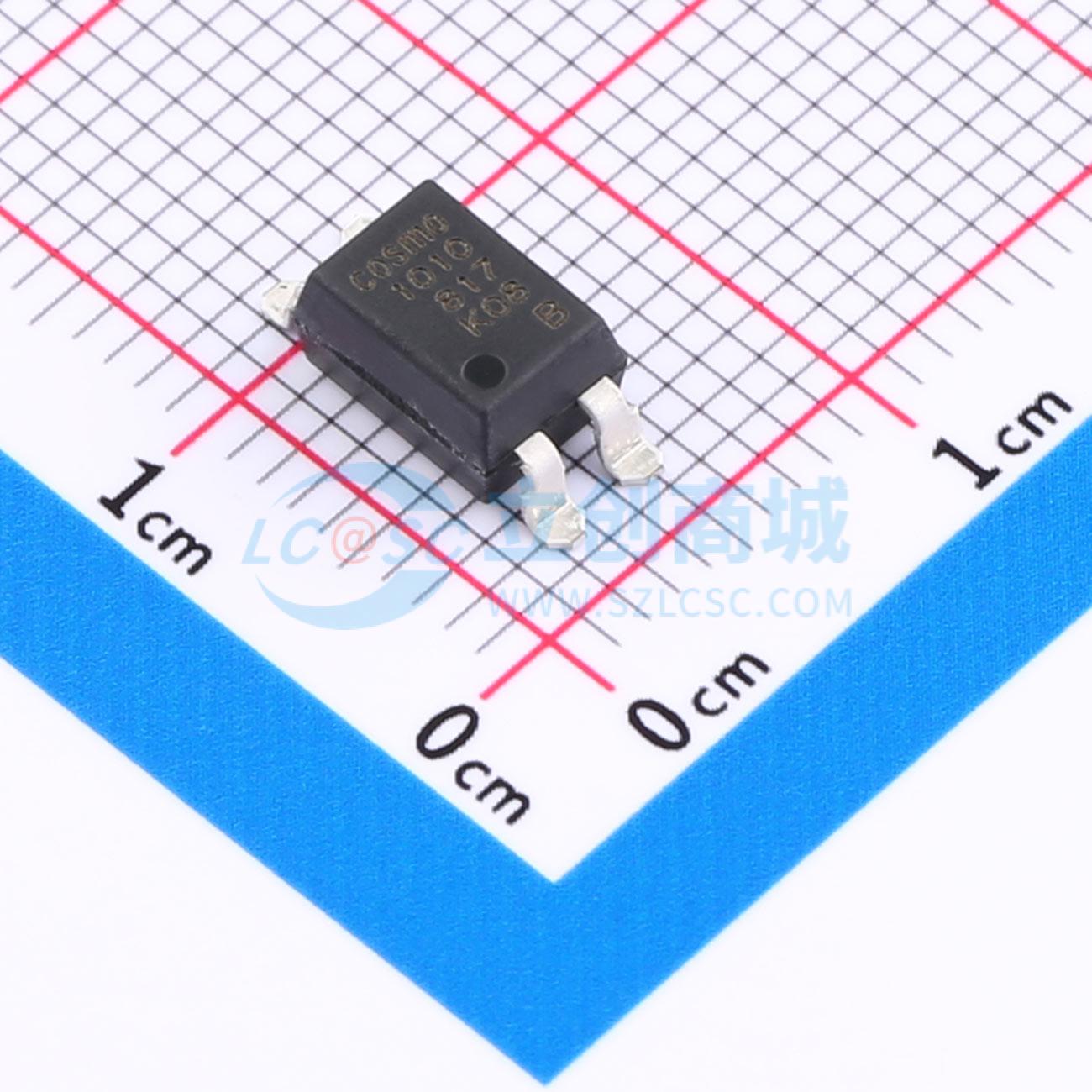

温馨提醒：图片仅供参考，商品以实物为准
K10104BTLD
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- K1010 系列由一个红外发光二极管和一个光电晶体管探测器光耦合组成。它们采用 4 引脚 DIP 封装，有宽引脚间距和 SMD 封装可选。
- 品牌名称
- Cosmo(冠西)
- 商品型号
- K10104BTLD
- 商品编号
- C136414
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+115℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
K1010系列由一个红外发光二极管和一个光电晶体管探测器光耦合组成。它们采用4引脚DIP封装，有宽引脚间距和SMD可选封装。
商品特性
- 电流传输比（CTR：在∂F = 5mA、VCE = 5V时，最小值为50%）
- 输入输出间高隔离电压（Viso：5000Vrms）
- 无铅且符合RoHS标准
- MSL 1级
- 认证机构认证 • UL认证（编号E169586）：UL1577 • c-UL认证（编号E169586） • VDE认证（编号101347）：DIN EN60747 - 5 - 5 • FIMKO认证：EN60065、EN60950、EN60335 • SEMKO认证：EN60065、EN60950、EN60335 • CQC认证：GB8898 - 2011、GB4943.1 - 2011
应用领域
- 系统设备
- 测量仪器
- 计算机终端
- 可编程控制器
- 医疗仪器
- 理化设备
- 不同电位和阻抗电路间的信号传输
