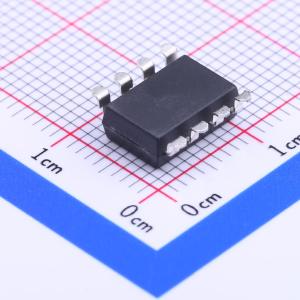

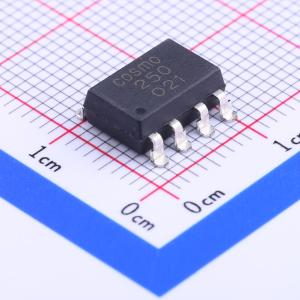

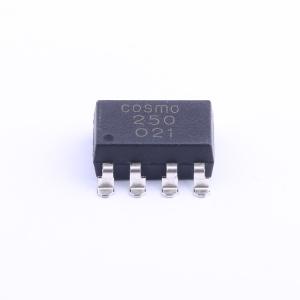

KTLP250S
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | FET | |
| 正向压降(Vf) | 1.6V | |
| 输出电流 | 1.5A | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 35V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+115℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 正向电流(If) | 20mA |
商品概述
KTLP250系列由一个砷化镓铝发光二极管和一个集成电路组成。该器件采用8引脚DIP封装。KTLP250系列适用于IGBT或功率MOSFET的栅极驱动电路。
商品特性
- 该器件采用8引脚DIP封装。
- 输入阈值电流：lF = 5mA（最大值）
- 电源电流（Icc）：11mA（最大值）
- 电源电压（Vcc）：10 – 35V
- 输出电流（IO）：±1.5A（最大值）
- 开关时间（tpLH/tpHL）：0.5µs（最大值）
- 隔离电压：5000Vrms（最大值）
- MSL等级1
- 认证机构：UL认证（编号E169586）：UL1577，c-UL认证（编号E169586），VDE认证（编号40020973）：DIN EN60747-5-5
应用领域
- 晶体管逆变器
- 空调逆变器
- IGBT栅极驱动
- 功率MOSFET栅极驱动
