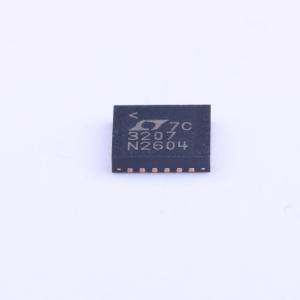

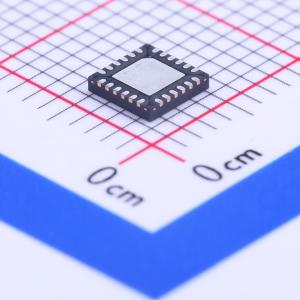

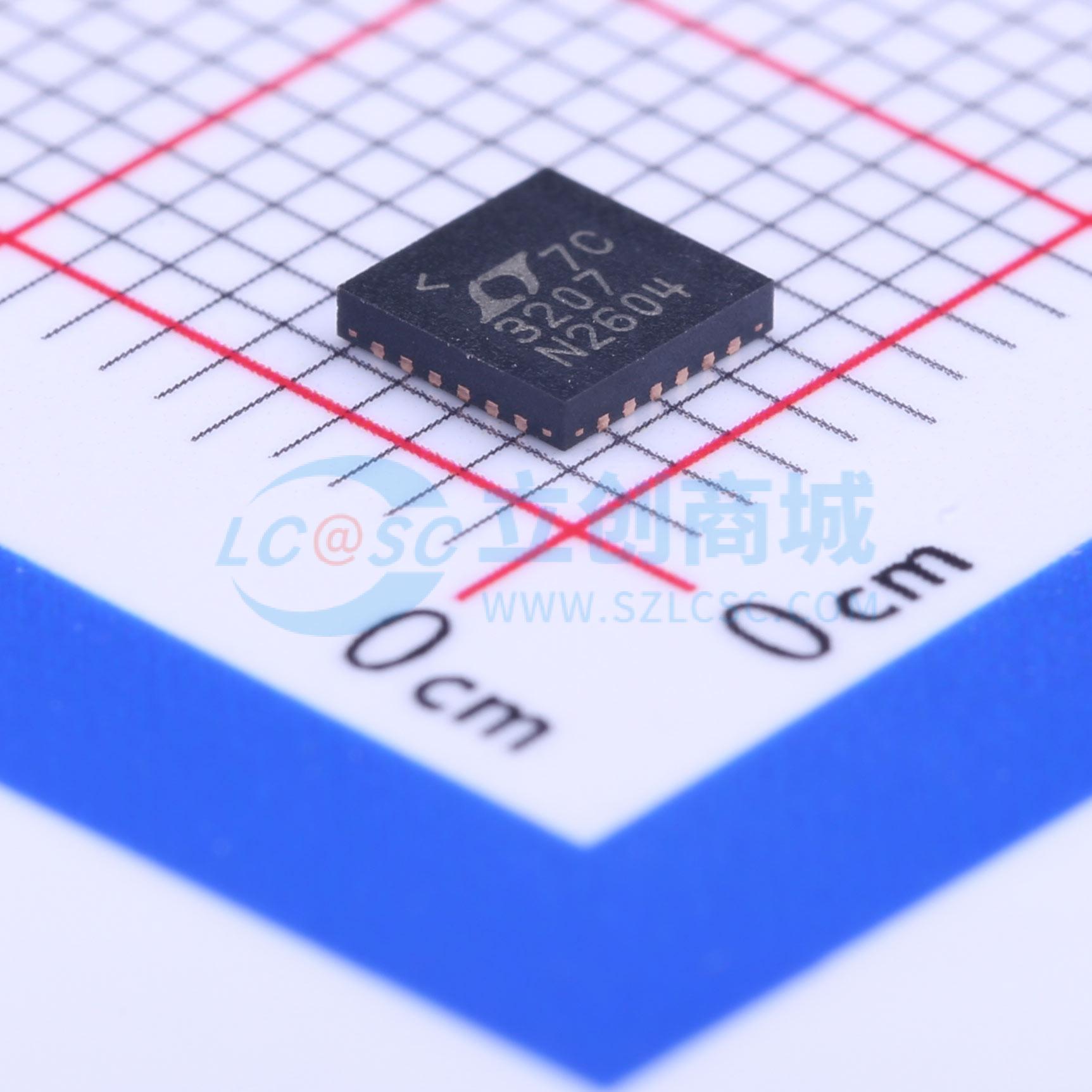

LTC3207EUF#PBF

600mA 通用型多输出 LED/CAM 驱动器

品牌名称: ADI(亚德诺)
商品型号: LTC3207EUF#PBF
商品编号: C136409
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 1.7克(g)

商品参数

商品概述

LTC3207/LTC3207-1 是高度集成的多显示屏LED驱动器。该器件包含一个高效、低噪声的电荷泵，为12个通用LED电流源和一个摄像头LED电流源供电。LTC3207/LTC3207-1仅需五个小型陶瓷电容器即可构成完整的LED电源和电流控制器。此外，还有两个可用的I2C地址。

显示电流由内部精密电流参考设定。通过I2C串行接口可以独立控制所有通用电流源的调光、开/关、闪烁和渐变。6位线性DAC可用于调整每个通用LED电流源的亮度水平。CAM电流源有一个4位线性DAC来调节亮度。

LTC3207/LTC3207-1电荷泵根据LED电流源上的电压优化效率。该器件在1x模式下启动，并且每当任何启用的LED电流源开始进入压降状态时，会自动切换到升压模式。首次压降将IC切换到1.5x模式，随后的压降将LTC3207/LTC3207-1切换到2x模式。每当通过I2C端口更新数据寄存器时，器件会重置为1x模式。

商品特性

低噪声，多模式电荷泵（1x，1.5x，2x）
效率高达91%
斜率限制切换减少传导和辐射噪声（EMI）
总输出电流高达600mA
十二个28mA通用电流源，具有64级线性亮度控制
425mA CAM LED电流源，具有16级线性亮度控制和2秒大电流安全定时器
使用2线I2C接口独立控制每个电流源的开/关、亮度级别、闪烁和渐变
内部电流参考
提供两个I2C地址（LTC3207 00110110，LTC3207-1 00110100）
可配置ENU引脚用于异步LED开/关控制
自动或强制模式切换
内部软启动限制浪涌电流
短路/热保护
4mm x 4mm 24引脚QFN塑料封装

应用领域

带有QVGA+显示屏的视频手机

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.9V~5.5V
	开关频率	850kHz
	通道数	13
	输出电压	-

	属性	参数值
	输出电流	-
	调光	PWM；模拟
	特性	-
	拓扑结构	-
	工作温度	-40℃~+85℃
