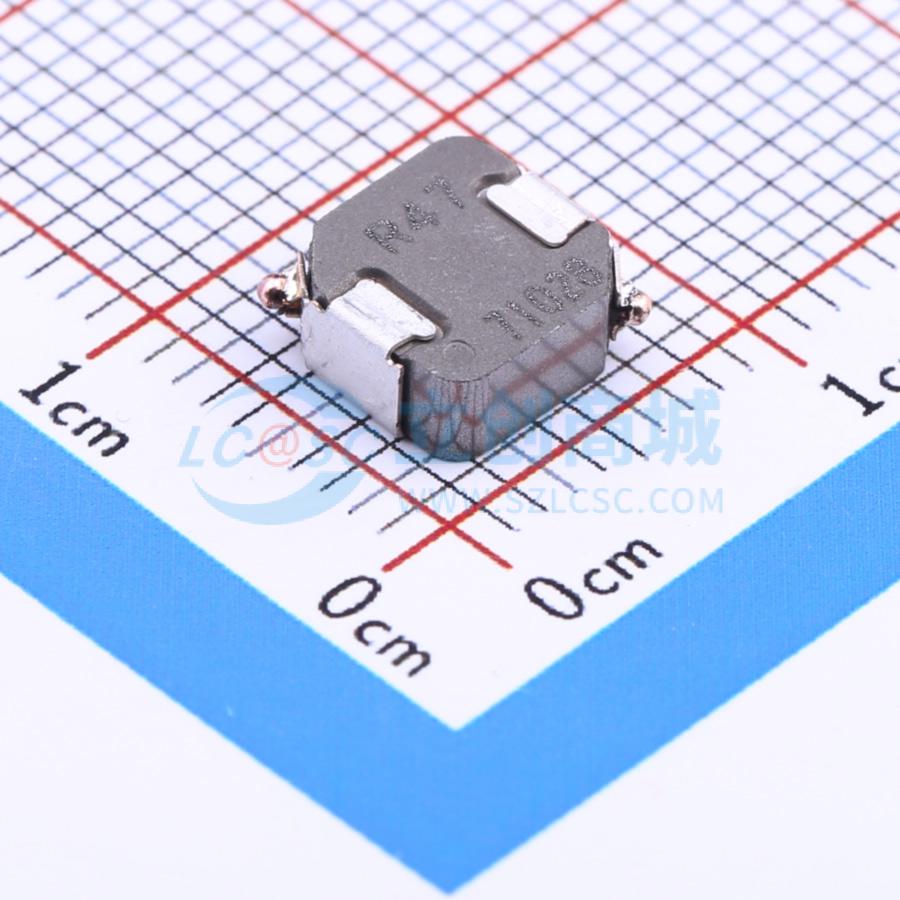

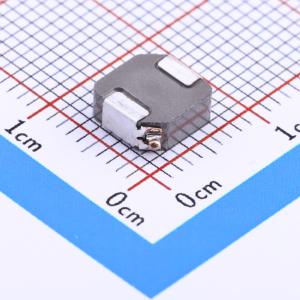

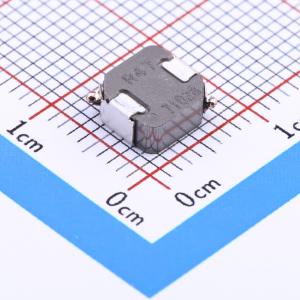

SPM6530T-R47M170
470nH ±20% 20.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：磁屏蔽型绕线电感器,用于使用金属磁性材料的电源电路。与铁氧体绕线型电感器相比,可实现大电流、低直流电阻和紧凑化。在高温环境下电感变化小,具有良好的直流叠加特性。使用金属磁性材料,结构为集成模制线圈,因此比铁芯粘合线圈的嗡嗡声更低。工作温度范围:-40 至 +125°C(包括自升温)。应用：笔记本电脑。硬盘驱动器
- 品牌名称
- TDK
- 商品型号
- SPM6530T-R47M170
- 商品编号
- C136247
- 商品封装
- SMD,7.1x6.5mm
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电感 | |
| 电感值 | 470nH | |
| 精度 | ±20% | |
| 额定电流 | 20A |
| 属性 | 参数值 | |
|---|---|---|
| 饱和电流(Isat) | 20.5A | |
| 直流电阻(DCR) | 3.63mΩ | |
| 类型 | - | |
| 车规等级 | - |
商品特性
- 采用金属磁性材料的电源电路用磁屏蔽型绕线电感器。
- 与铁氧体绕线式电感器相比，能够实现大电流、低直流电阻和小型化。
- 在高温环境下电感变化小，具有良好的直流叠加特性。
- 使用金属磁性材料，结构为集成模压线圈，因此与磁芯粘合线圈相比，嗡嗡声更低。
- 工作温度范围：-40 至 +125°C（包括自升温）
应用领域
- 笔记本电脑、硬盘驱动器、服务器、电压调节模块、紧凑型电源模块等
