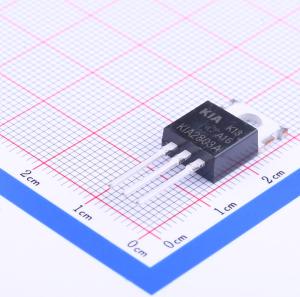

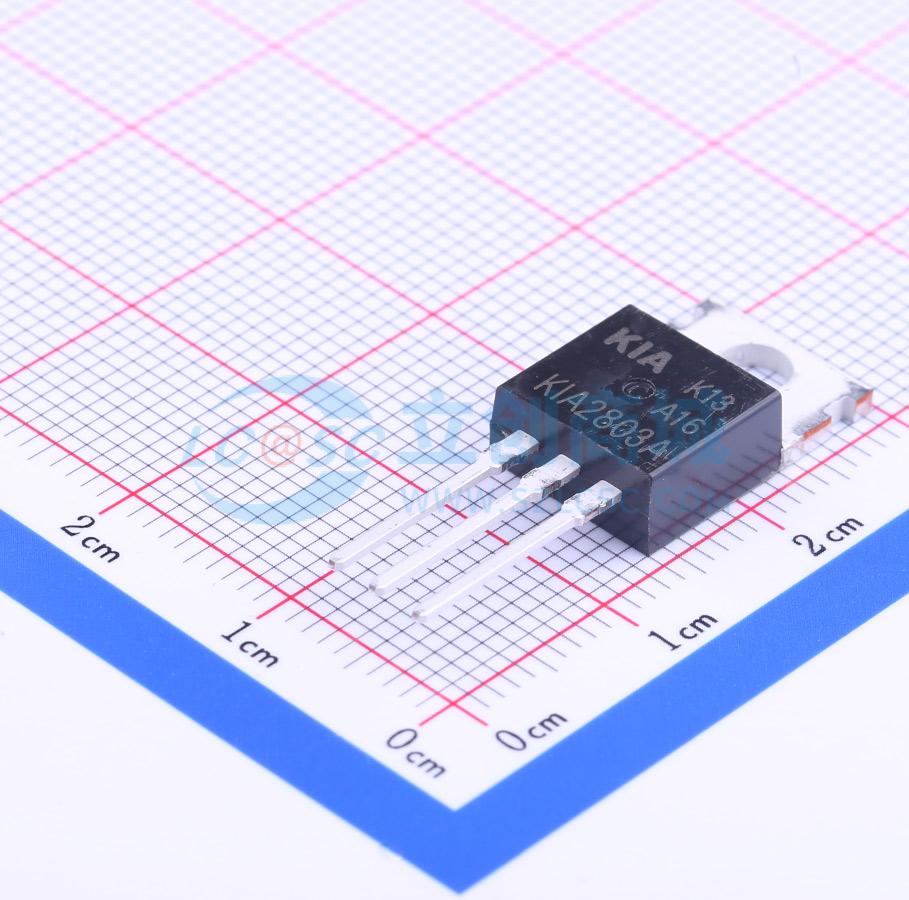

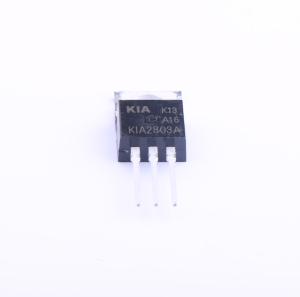

KIA2803AP
停产 30V 150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用沟槽处理技术实现极低导通电阻。该设计的其他特点包括150℃结工作温度、快速开关速度和改进的重复雪崩额定值。这些特性结合在一起，使该设计成为电机应用和各种其他应用中极其高效可靠的器件。
- 品牌名称
- KIA
- 商品型号
- KIA2803AP
- 商品编号
- C134934
- 商品封装
- TO-220-3
- 包装方式
- 管装
- 商品毛重
- 2.658克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2.2mΩ@10V | |
| 耗散功率(Pd) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 110nC@4.5V | |
| 输入电容(Ciss) | 5.35nF | |
| 反向传输电容(Crss) | 605pF | |
| 输出电容(Coss) | 715pF |
商品概述
KIA2803A采用沟槽处理技术设计，实现了极低的导通电阻。该设计的其他特性包括150°C的结工作温度、快速开关速度和更高的重复雪崩额定值。这些特性相结合，使该设计成为电机应用和各种其他应用中极其高效且可靠的器件。
商品特性
- 在VGS = 10 V时，RDS(导通) = 2.2 mΩ（典型值）
- 低导通电阻
- 快速开关
- 100%雪崩测试
- 最高至Tjmax允许重复雪崩
- 无铅，符合RoHS标准
