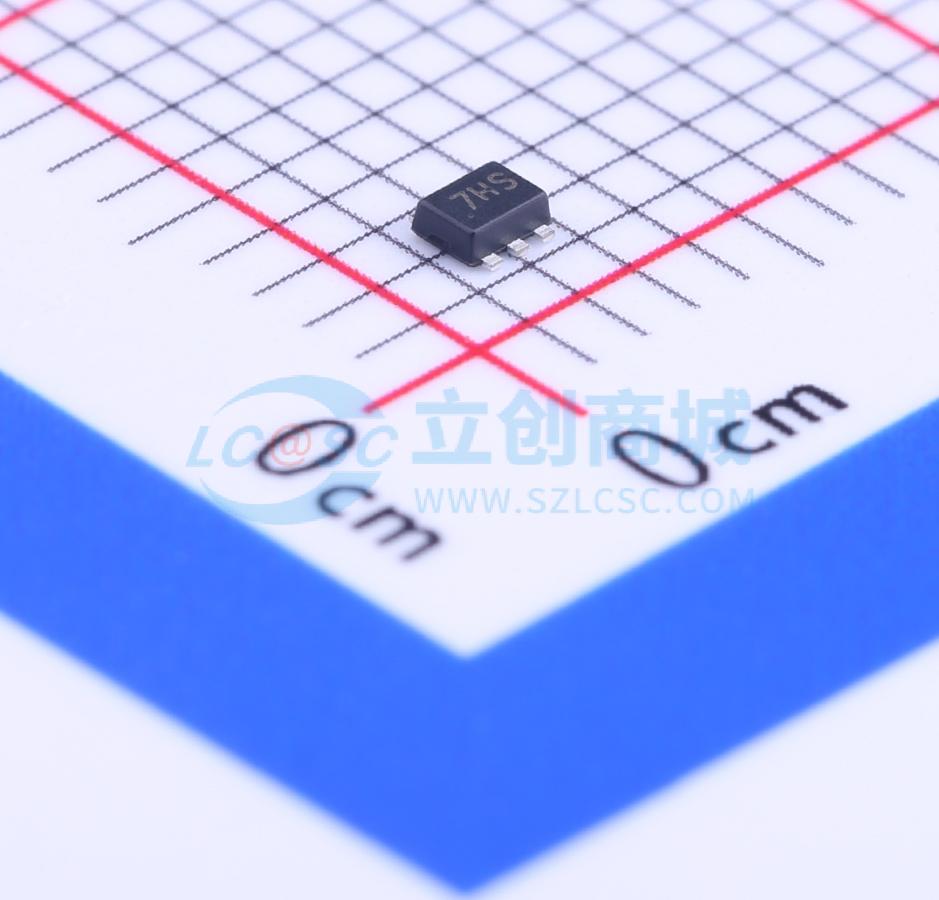

ESDA6V8AV6-6/TR

停产单向TVS 5V截止峰值浪涌电流：1.6A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESDA6V8AV6阵列是一款5线ESD瞬态电压抑制器，可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。对于正瞬态，这些器件将电压钳位在逻辑电平电源略上方；对于负瞬态，将电压钳位至低于地电位一个二极管压降。ESDA6V8AV6可安全消散±20kV的ESD冲击，超过了IEC 61000 - 4 - 2国际标准的最高要求
品牌名称: WILLSEMI(韦尔)
商品型号: ESDA6V8AV6-6/TR
商品编号: C134180
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

ESDA6V8AV6阵列是一款5通道ESD瞬态电压抑制器，可为可能遭受静电放电（ESD）的敏感电子元件提供高水平保护。对于正瞬态，这些器件将电压钳位在逻辑电平电源之上；对于负瞬态，将电压钳位至低于地电位一个二极管压降。 ESDA6V8AV6可安全消散±20kV的ESD冲击，超过了IEC 61000 - 4 - 2国际标准的最高要求。按照MIL - STD - 883（方法3015）人体模型（HBM）ESD规范，该器件可为接触放电提供超过±16kV的保护。ESDA6V8AV6采用SOT - 563表面贴装封装，工作电压为5V。

商品特性

工作峰值反向电压：5V
低泄漏电流：在3V时<1μA
高ESD保护等级：每HBM >20kV
IEC61000 - 4 - 2 4级ESD保护
IEC61000 - 4 - 4 4级EFT保护
五个独立的单向配置

应用领域

-手机及配件-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-数码相机-外设-MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	14.4V
	峰值脉冲电流(Ipp)	1.6A
	击穿电压	6.8V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	五路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	9pF
