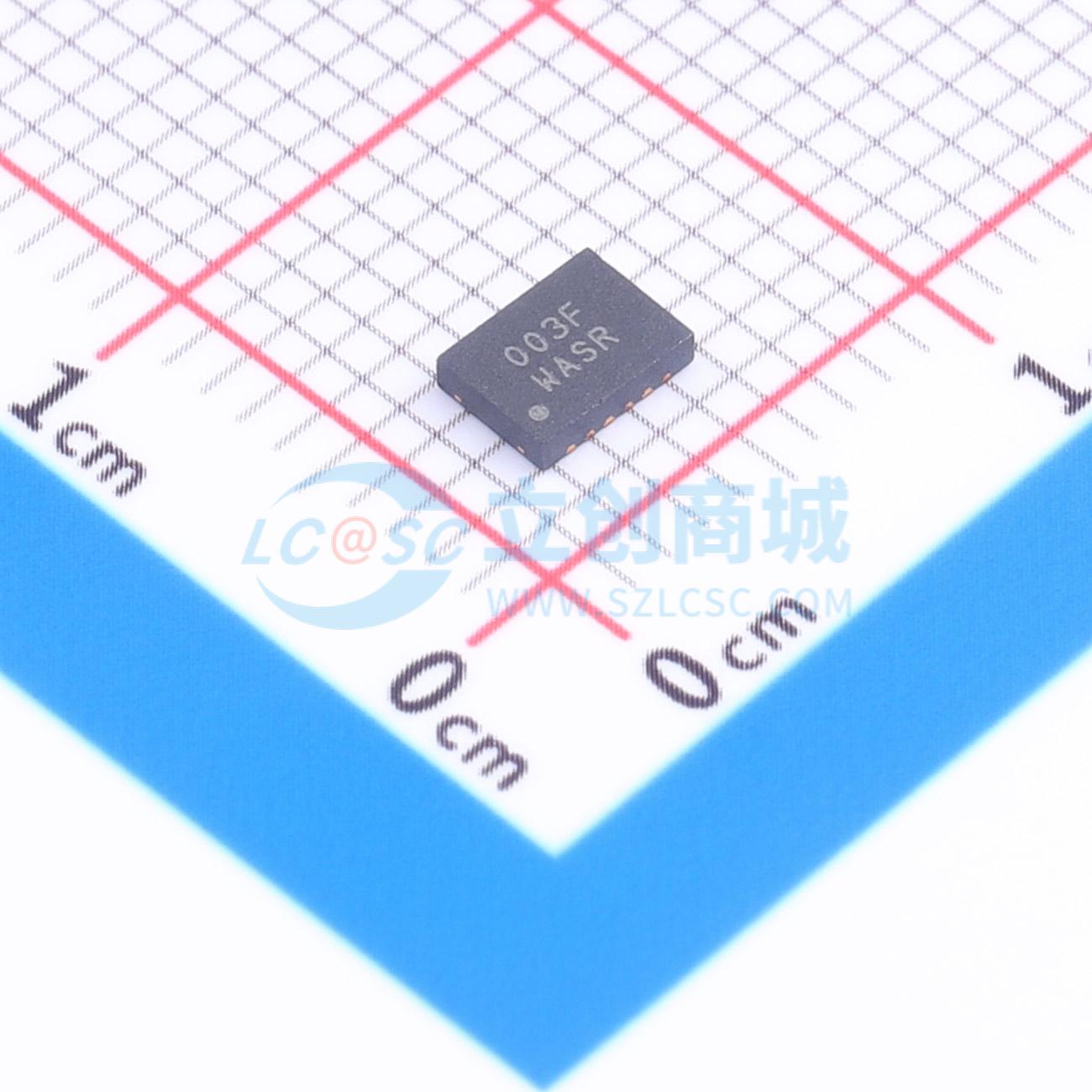

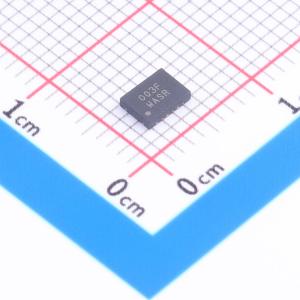

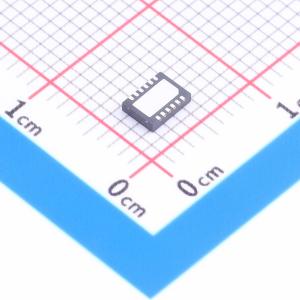

温馨提醒：图片仅供参考，商品以实物为准

ISL85003FRZ

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL85003FRZ
商品编号: C1356385
商品封装: DFN-12-EP(3x4)
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

ISL85003和ISL85003A是集成了高端和低端FET的同步降压稳压器。该稳压器可在4.5V至18V的输入电压范围内工作，同时能高效地提供连续3A电流。这一切都封装在一个非常紧凑的3mmx4mm DFN封装中。 ISL85003采用瑞萨专有的晶圆制造工艺设计，旨在提供极低rDS(ON)的FET，并围绕其配备了优化的电流模式控制器。高端NFET的rDS(ON)设计为65mΩ，而低端NFET的rDS(ON)设计为45mΩ。凭借这两个FET，该器件能为负载提供高效的功率。 ISL85003可在DCM和CCM之间自动切换，以在DCM模式下实现轻载高效。CCM模式下的开关频率内部设定为500kHz。ISL85003A始终工作在强制CCM模式。该器件在宽输入电压、负载和温度范围内提供最大±1%的静态调节公差。通过外部电阻，输出电压可由用户调节至最低0.8V。将EN引脚电压拉高至0.6V以上可使能控制器。该稳压器支持预偏置输出。故障保护功能包括在正或负过流情况下的内部限流、输出和输入欠压及过压检测，以及过热监测电路。

商品特性

输入电压范围：4.5V至18V
输出电压可从0.8V开始调节，精度±1%
效率高达95%
集成带欠压检测的自举二极管
DCM/CCM模式
内部或外部补偿选项
500kHz开关频率选项
ISL85003支持最高2MHz的外部同步
ISL85003A具有可调软启动时间
开漏PG窗口比较器
内置保护功能
正、负过流保护
过压和热保护
输入过压保护
小型12引脚3mmx4mm双侧扁平无引脚（DFN）封装

应用领域

网络和通信设备
工业过程控制
多功能打印机
负载点稳压器
标准12V轨电源
嵌入式计算

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~18V
	输出电流	3A
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
