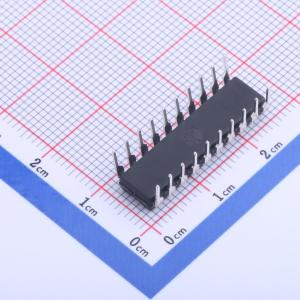

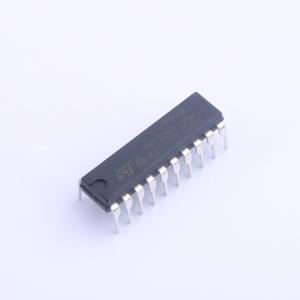

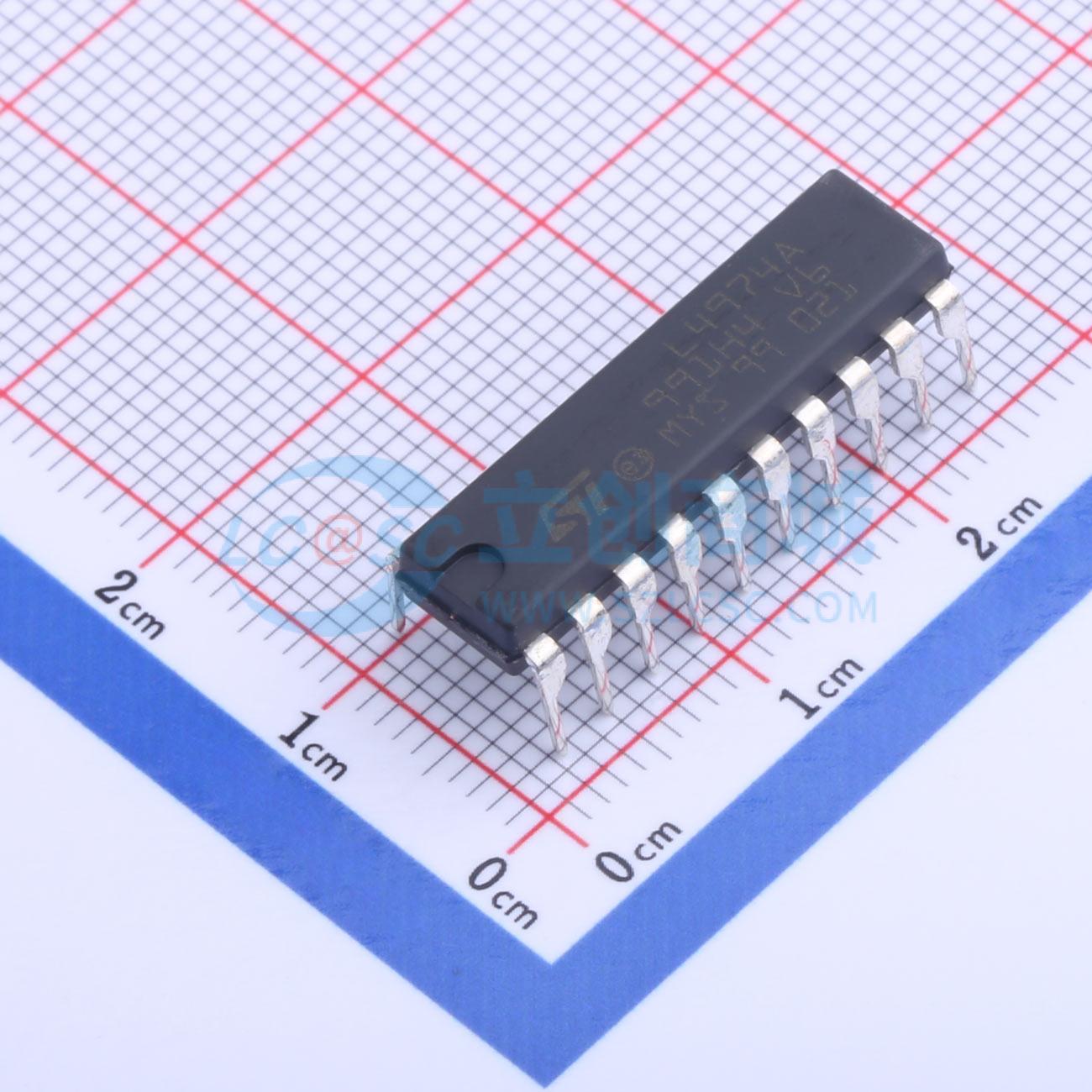

L4974A
停产 3.5A 开关电源调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L4974A 是一款采用 BCD 混合技术的单片降压开关调节器,能够提供 3.5A 的输出电流,输出电压范围为 5.1V 至 40V。该设备具有内部前馈线性调节、电流限制和热保护功能,适用于微处理器系统。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L4974A
- 商品编号
- C1356081
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 3.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 15V~50V | |
| 输出电压 | 5.1V~40V | |
| 输出电流 | 3.5A | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
L4974A是一款降压型单片式功率开关稳压器，可在5.1至40V的可变电压下提供3.5A的电流。 该器件采用BCD混合技术实现，使用DMOS输出晶体管以实现极高的效率和极快的开关时间。L4974A的特性包括为微处理器提供复位和电源故障信号、前馈线路调节、软启动、限流和热保护。该器件采用Powerdip 16+2+2塑料封装，仅需少量外部元件。在高达200KHz的开关频率下高效运行，可减小外部滤波元件的尺寸和成本。 L4974A是一款采用新型BCD技术实现的、工作在连续模式下的3.5A单片式降压开关稳压器。该技术允许集成隔离式垂直DMOS功率晶体管以及混合CMOS/双极晶体管。 该器件可在5.1V至40V的可调输出电压下提供3.5A的电流，并具备诊断和控制功能，使其特别适用于基于微处理器的系统。
商品特性
- 3.5A输出电流
- 5.1V至40V输出电压范围
- 0至90%占空比范围
- 内部前馈线路调节
- 内部限流
- 片上精确5.1V ±2%参考电压
- 复位和电源故障功能
- 输入/输出同步引脚
- 带滞回开启功能的欠压锁定
- 每个周期单脉冲的PWM锁存器
- 极高的效率
- 高达200KHz的开关频率
- 热关断
- 连续模式工作
