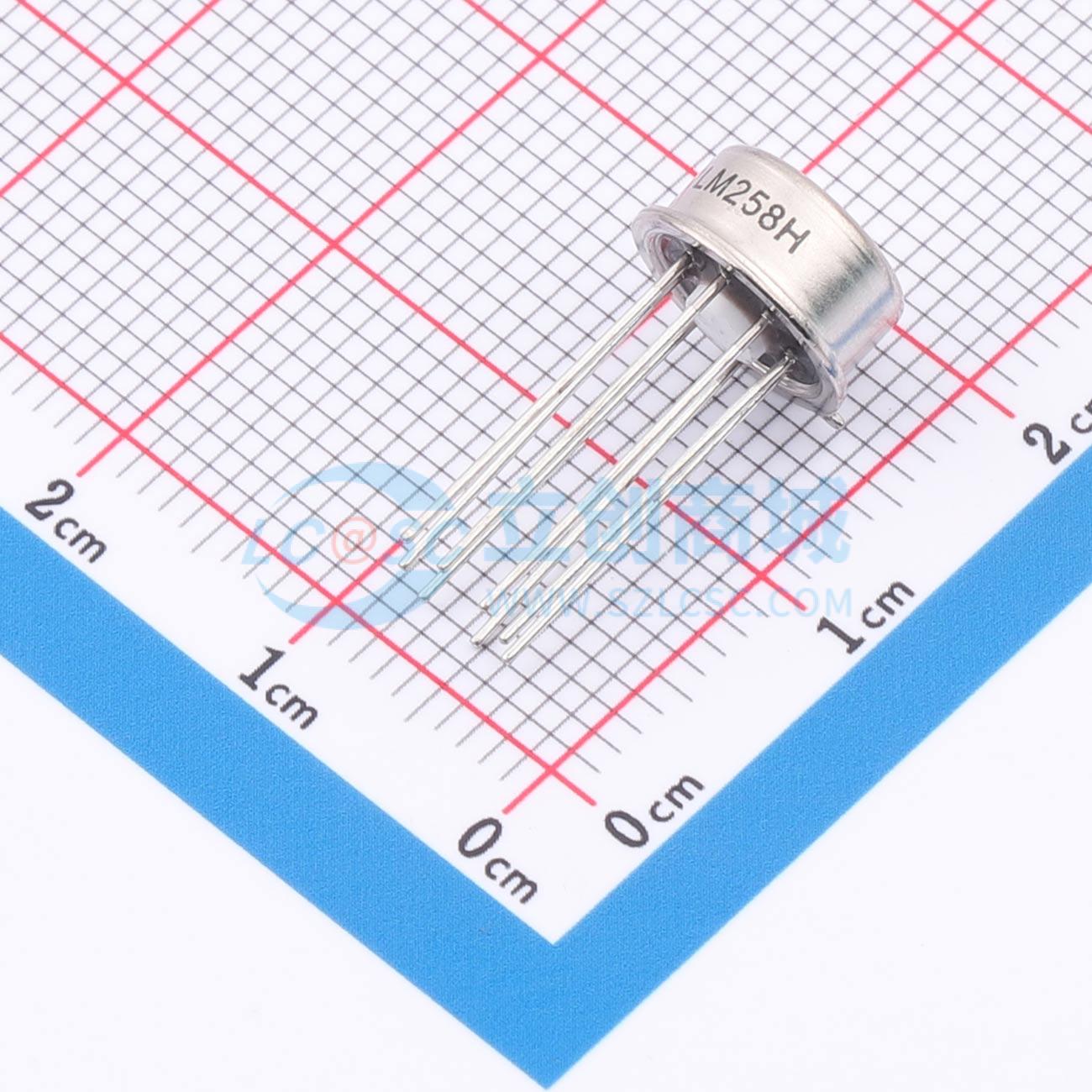

温馨提醒：图片仅供参考，商品以实物为准
LM258H/NOPB
LM258H/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM258-N 工作温度范围为 -25°C 至 85°C 的双通道、32V、700kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM258H/NOPB
- 商品编号
- C1348435
- 商品封装
- TO-5-8
- 包装方式
- 袋装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 30nA | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 40mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
商品概述
LM158 系列包含两个独立的高增益内部频率补偿运算放大器，专门适用于在宽电压范围内采用单电源供电运行方式。也可以由分离式电源供电，并且低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益块和所有传统运算放大器电路，现在，这些均可在单电源系统中轻松实施。例如，LM158 系列可以直接在数字系统中使用的标准 3.3 V 电源电压下操作，并可轻松提供所需的接口电子元件，而无需附加的 ±15 V 电源。
商品特性
- 采用 8 凸点 DSBGA 芯片尺寸封装
- 采用内部频率补偿方式实现单位增益
- 大直流电压增益：100dB
- 宽带宽（单位增益）：1 MHz（温度补偿）
- 宽电源电压范围：单电源：3 V 至 32 V；或双电源：±1.5 V 至 ±16 V
- 本质上独立于电源电压的超低电源电流消耗 (500μA)
- 低输入失调电压：2 mV
- 输入共模电压范围包括接地
- 差分输入电压范围等于电源电压
- 大输出电压摆幅
- 独特的特性：在线性模式下，即使由单电源电压供电，输入共模电压范围也包括接地，输出电压还能够摆动至地
- 单位增益交叉频率具有温度补偿特性
- 输入偏置电流也具有温度补偿特性
- 两个内部补偿运算放大器消除了对双电源的需求
- 允许靠近 GND 直接感测，VOUT 也接入 GND
- 与所有形式的逻辑兼容
- 具有适用于电池供电的功耗
应用领域
- 有源滤波器
- 通用信号调节和放大
- 4 mA 至 20 mA 电流环路变送器
- 传感器放大器
- 直流增益块
- 所有传统运算放大器电路
- 压控振荡器 (VCO)
