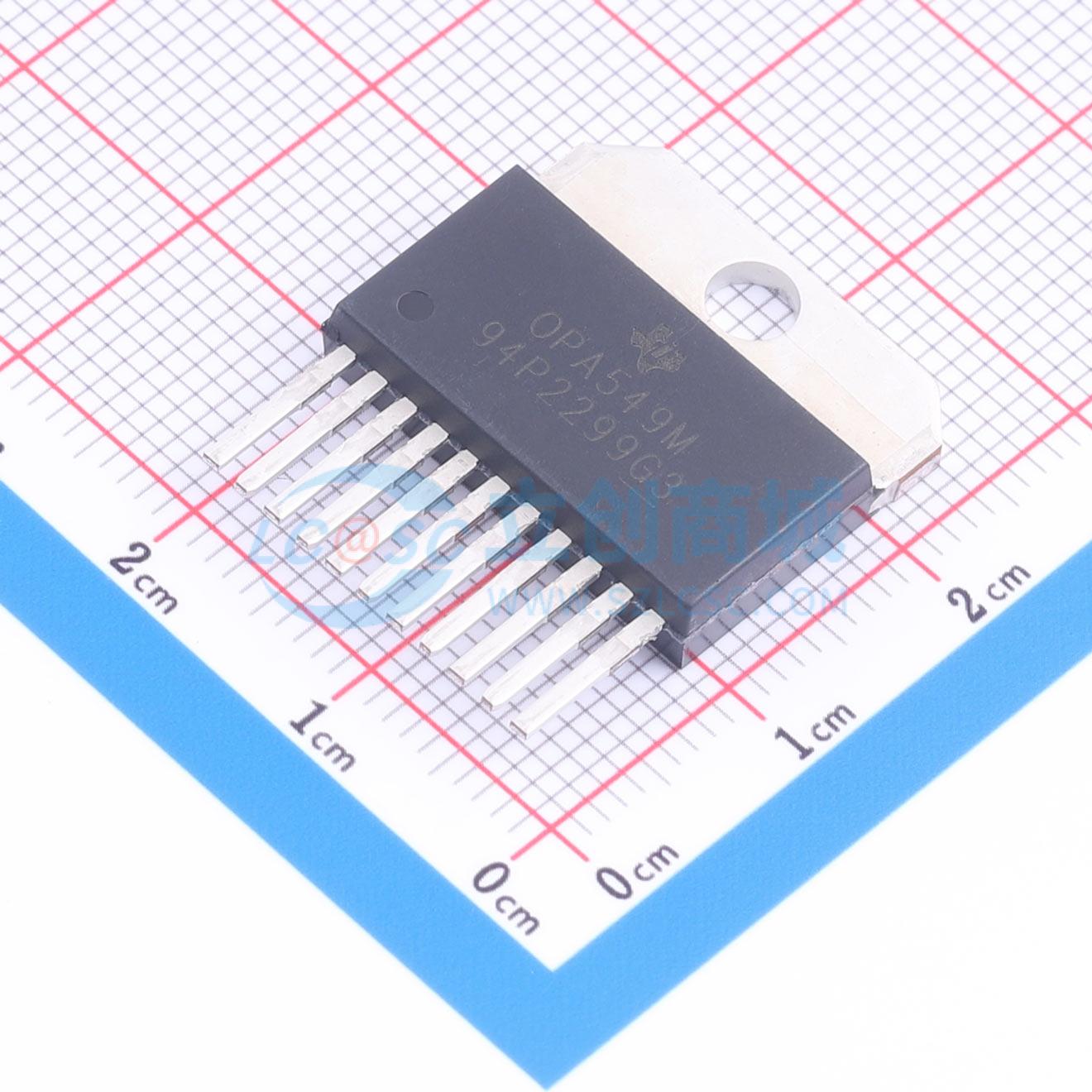

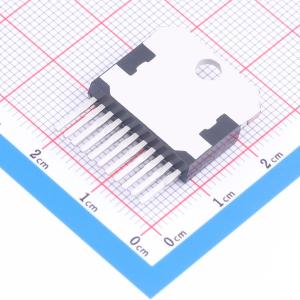

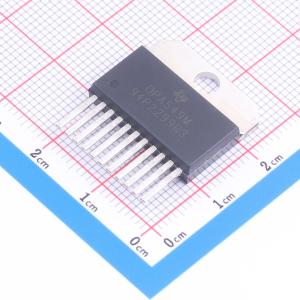

温馨提醒：图片仅供参考，商品以实物为准
OPA549MKVC
高电压、大电流运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA549-HIREL 高电压、大电流运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA549MKVC
- 商品编号
- C1348595
- 商品封装
- TO-220-11(Forming)
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 60V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 900kHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | 705nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 26mA | |
| 输出电流 | 8A | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 8V~60V | |
| 双电源(Vee~Vcc) | -30V~-4V；4V~30V |
商品概述
OPA549 是一款低成本、高压大电流运算放大器，适合于驱动多种负载。这个激光微调的单片集成电路提供出色的低电平信号精度和高输出电压和电流。
OPA549 可由单电源或者双电源供电，输入共模的扩展范围低于负电。在过热情况下和电流过载时受到内部保护，提供一个精准的、用户可选择的限流，间接的感应负载，允许使用一个电阻器或者电势计在 0A 至 10A 间对限流进行调节，或者使用一个电压输出或电流输出模数转换器 (DAC) 来进行数控。
使能/状态 (E/S) 引脚提供了两个功能，对于它的监控可被用来确定器件是否处于热关断状态，还可以被强制为低电平以禁用输出级并且有效地断开负载。
OPA549 采用 11 引线功率封装，它的铜质拉环可以很容易地安装到散热片上，实现出色的散热性能。额定运行温度范围为 -55°C 至 +125°C。
商品特性
- 高输出电流：– 8A 持续电流，10A 峰值电流
- 宽电源电压范围：– 单电源：8V 至 60V；双电源：±4V 至 ±30V
- 宽输出电压摆幅
- 受到完全保护：– 过热保护，可调电流输出，禁用控制，热关断指示器
- 高转换率：9V/µs
- 控制基准引脚
- 11 引线功率封装
应用领域
- 阀门、致动器驱动器
- 同步器、伺服器驱动器
- 电源
- 测试设备
- 转换器激励音频功率放大器
