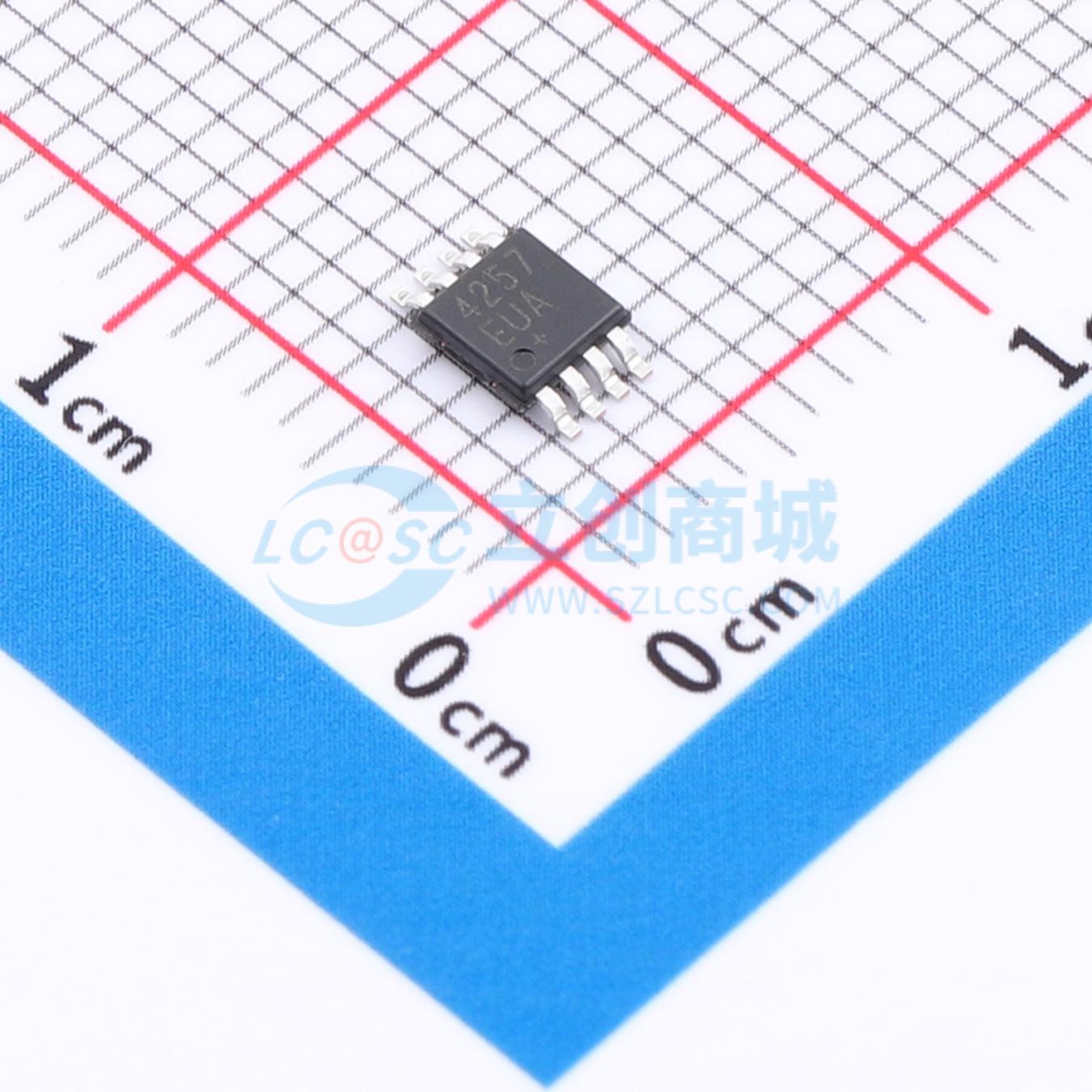

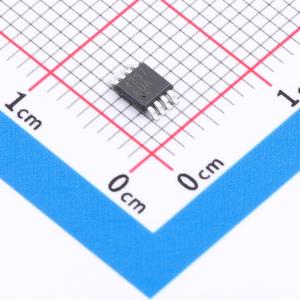

温馨提醒：图片仅供参考，商品以实物为准
MAX4257EUA+
UCSP封装、单电源、低噪声、低失真、满摆幅运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低噪声、低失真运算放大器提供轨到轨输出和低至2.4V的单电源操作。每个放大器的静态电源电流为400μA，具有超低失真（0.0002% THD）、低输入电压噪声密度（7.9nV/Hz）和低输入电流噪声密度（0.51A/Hz）。这些特性使其成为需要低失真和/或低噪声的便携式/电池供电应用的理想选择。对于额外的节能，部分产品提供低功耗关断模式，可将电源电流降至0.5μA，并使放大器输出进入高阻抗状态
- 商品型号
- MAX4257EUA+
- 商品编号
- C1347366
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 22MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 2.1V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 7.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 400uA | |
| 输出电流 | 68mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.4V~5.5V |
商品特性
- 低失真：0.0002% THD (1kΩ负载)
- 每放大器400μA静态电源电流
- 2.4V至5.5V单电源供电
- 输入共模电压范围包括地
- 10kΩ负载时输出摆幅在轨到轨的8mV以内
- 3MHz增益带宽积，单位增益稳定(MAX4250–MAX4254)；22MHz增益带宽积，增益≥10V/V时稳定(MAX4249/MAX4255/MAX4256/MAX4257)
- 出色的直流特性：VOS = 70μV，IBIAS = 1pA，大信号电压增益 = 116dB
- 低功耗关断模式将电源电流降至0.5μA，使输出处于高阻态
- 400pF容性负载处理能力
应用领域
- 无线通信设备
- PA控制
- 便携式/电池供电设备
- 医疗仪器
- ADC缓冲器
- 数字秤/应变计
