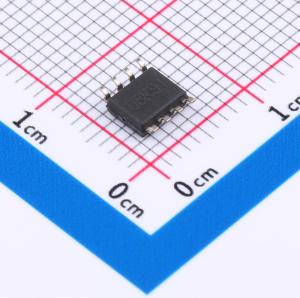

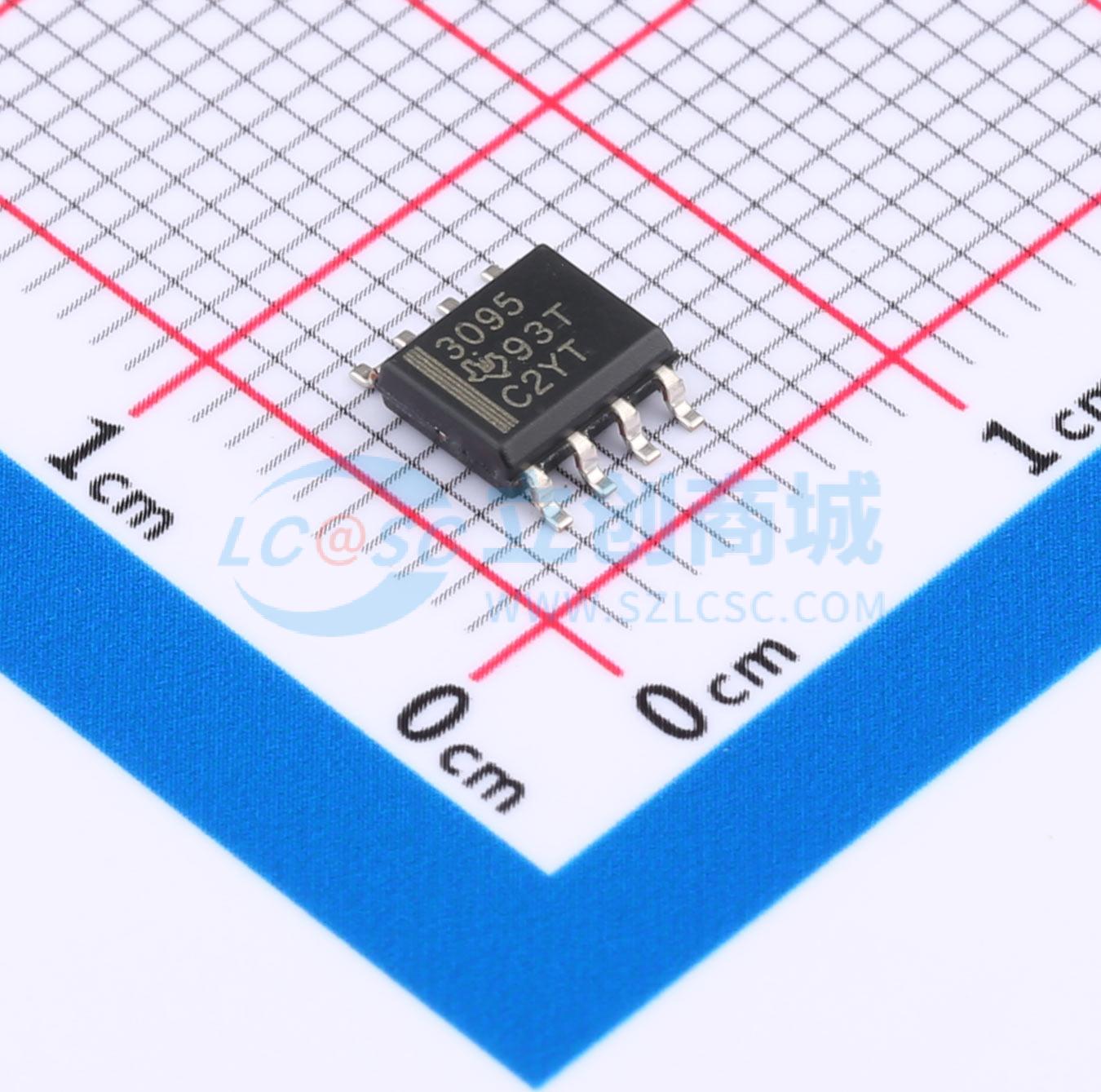

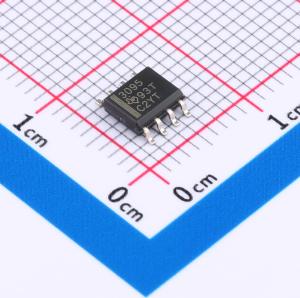

THS3095D
THS3095D
- 描述
- THS3095 具有断电功能的单路高电压低失真电流反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3095D
- 商品编号
- C1346993
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 增益带宽积(GBP) | 190MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1.9V/ns | |
| 输入偏置电流(Ib) | 2uA | |
| 输入失调电流(Ios) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 2nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 66dB | |
| 输入失调电流温漂(Ios TC) | 20nA/℃ | |
| 静态电流(Iq) | 9.5mA | |
| 输出电流 | 180mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 10V~30V | |
| 双电源(Vee~Vcc) | 5V~15V；-15V~-5V |
商品概述
THS3091 和 THS3095 是高电压、低失真、高速、电流反馈放大器，旨在于 ±5V 至 ±15V 的宽电源电压范围内运行，适用于需要线性输出大信号的应用（如引脚驱动器、功率 FET 驱动器和任意波形发生器）。
商品特性
- 低失真：
- 在 10MHz、负载电阻 RL = 1kΩ 下为 77dBc HD2
- 在 10MHz、负载电阻 RL = 1kΩ 下为 69dBc HD3
- 低噪声：14pA/√Hz 同相电流噪声，17pA/√Hz 反相电流噪声，2nV/√Hz 电压噪声
- 高压摆率：7300V/μs （品质因数 Q = 5 ，输出电压峰峰值 V0 = 20Vₚ₋ₚ ）
- 高带宽：210MHz（品质因数 Q = 2 ，负载电阻 RL = 100Ω ）
- 高输出电流驱动：±250mA
- 宽电源电压范围：±5V 至 ±15V
- 断电特性：仅 THS3095
应用领域
- 高电压任意波形发生器
- 功率 FET 驱动器
- 引脚驱动器
- VDSL 线路驱动器
