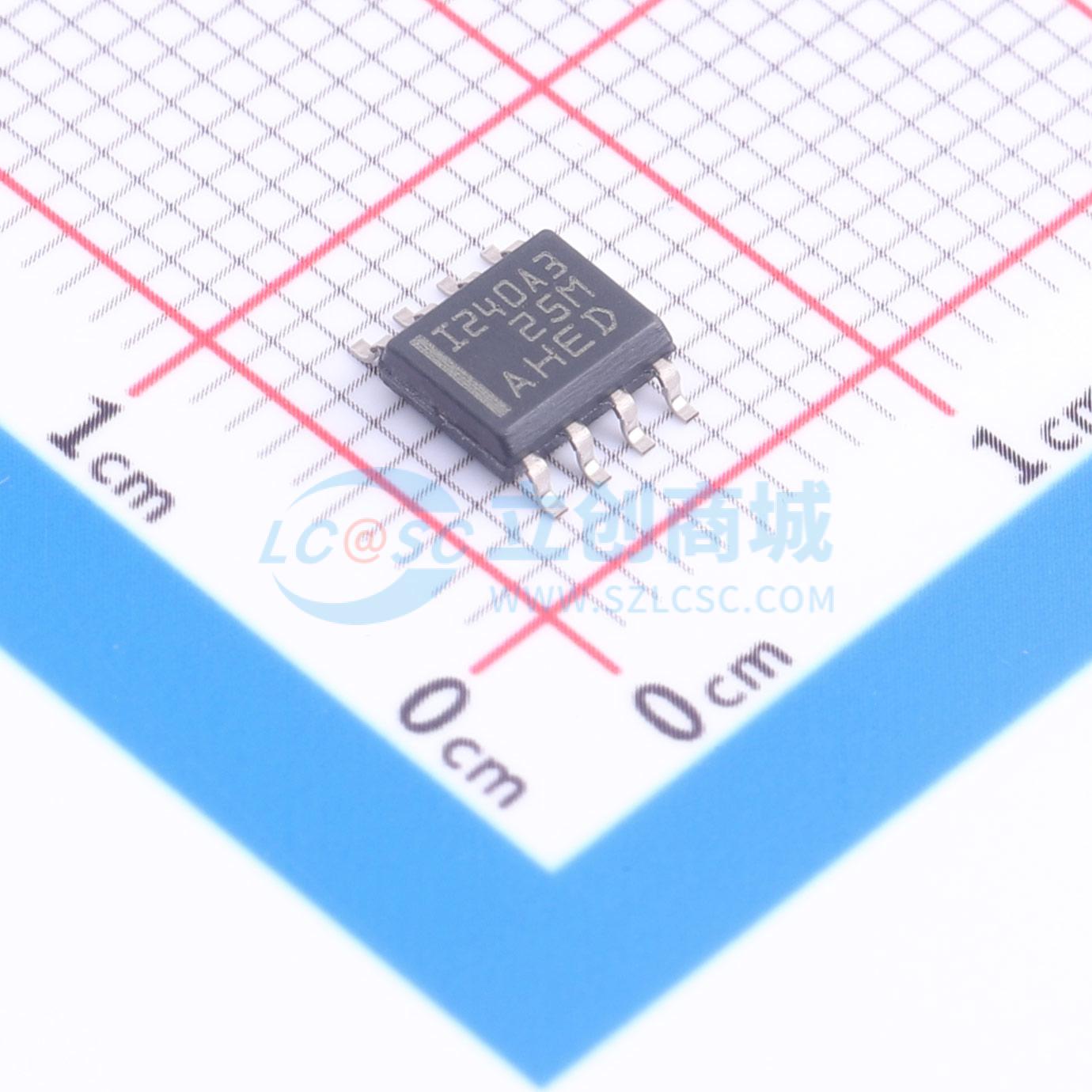

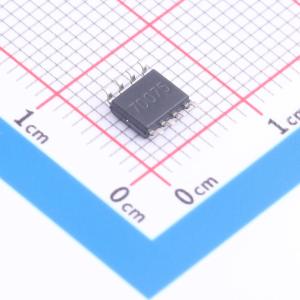

INA240A3D
INA240A3D
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- INA240 具有增强的 PWM 抑制能力的 -4V 至 80V、双向、超精密电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA240A3D
- 商品编号
- C1346446
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 13.716667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -4V~80V | |
| 增益 | - | |
| 带宽(-3db) | - | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.05uV/℃ | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | - | |
| 输入电压噪声密度(eN) | - | |
| 功能特性 | 外置式分流器;模拟输出接口;零漂移/自动稳零;可编程输出基准电平 |
商品概述
INA240是一款电压输出、双向、超精密电流检测放大器,具有增强型PWM抑制功能。可在独立于电源电压的-4V至80V宽共模电压范围内检测分流器电阻上的压降。负共模电压允许器件工作电压低于接地电压,适应典型螺线管应用的反激周期。增强型PWM抑制功能为使用脉宽调制(PWM)信号的系统(如电机驱动和螺线管控制系统)中的较大共模瞬变(ΔV/Δt)提供高水平的抑制,从而精确测量电流,避免输出电压产生较大瞬变及恢复纹波。该器件由2.7V至5.5V单电源供电,最大电源电流为2.4mA。提供四种固定增益:20V/V、50V/V、100V/V和200V/V。零漂移架构的低偏移使器件可在分流器最大压降低至10mV(满量程)的情况下进行电流感应,工作温度范围为-40℃至+125℃。
商品特性
- 增强型PWM抑制
- 出色的共模抑制比(CMRR):132dBDCCMRR,93dBACCMRR(50kHz时)
- 宽共模范围:-4V至80V
- 精度:增益误差0.20(最大值),增益漂移2.5ppm/℃(最大值);失调电压±25μV(最大值),温漂250nV/℃(最大值)
- 可用的增益:20V/V
- 静态电流:2.4mA(最大值)
应用领域
- 电机控制
- 螺线管和阀门控制
- 电源管理
- 致动器控制
- 压力调节器
- 电信设备
