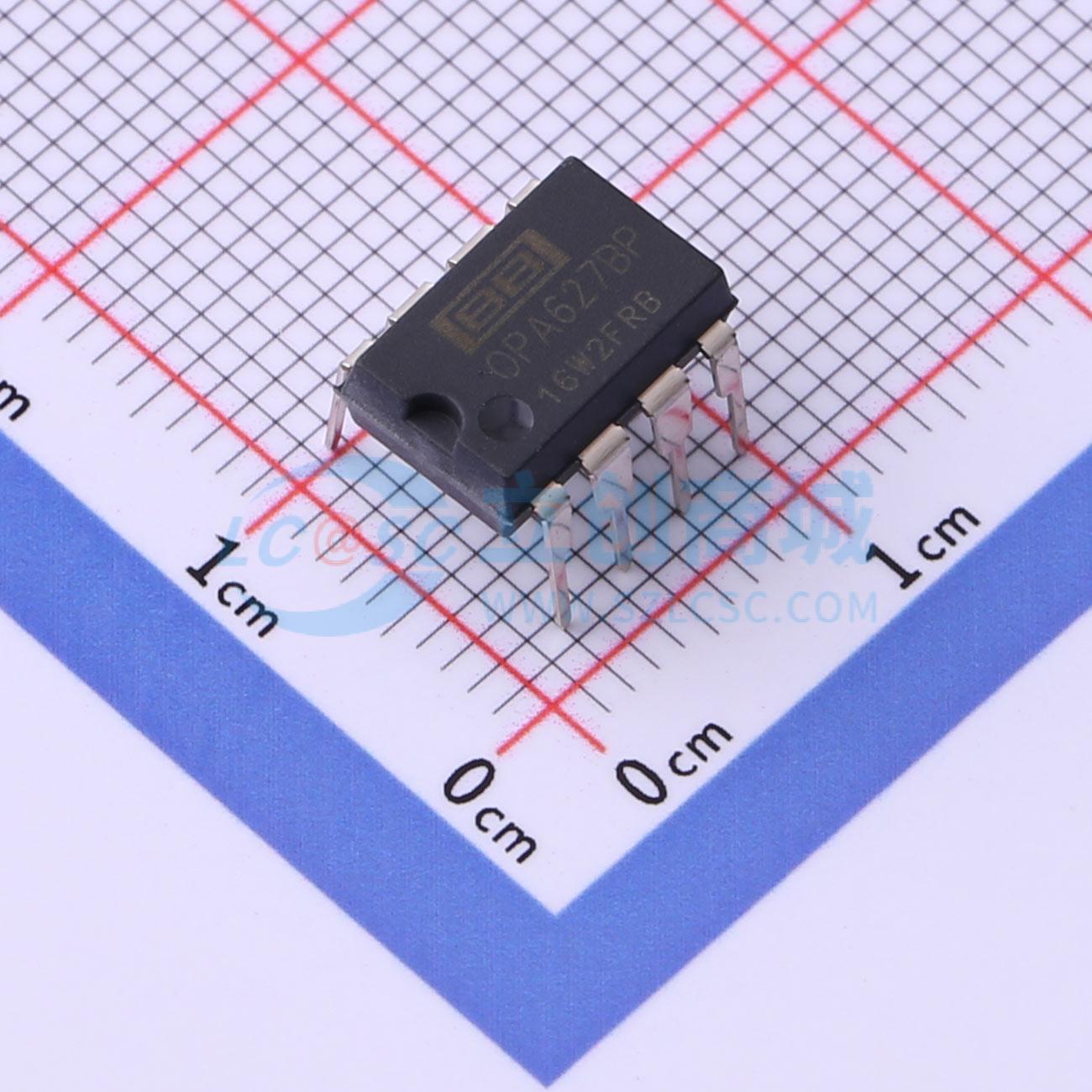

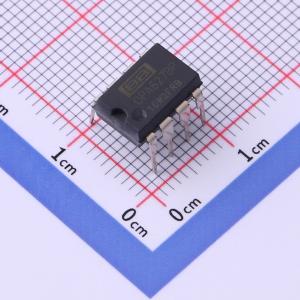

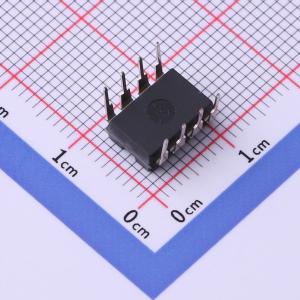

温馨提醒：图片仅供参考，商品以实物为准
OPA627BP
OPA627BP 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 55V/?S、高速、0.8?V/?C 最大漂移、精密运算放大器 8-PDIP
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA627BP
- 商品编号
- C1346271
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 16MHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 125uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 55V/us | |
| 输出电流 | 7.5mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 静态电流(Iq) | 7.5mA | |
| 工作温度 | -25℃~+85℃ | |
| 单电源 | 9V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-4.5V；4.5V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 4nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 5pA |
商品概述
OPA6x7 Difet 运算放大器为精密 FET 运算放大器带来了全新的性能水平。与广受欢迎的 OPA111 运算放大器相比，OPA6x7 具有更低的噪声、更低的失调电压和更高的速度。OPA6x7 适用于广泛的精密和高速模拟电路。 OPA6x7 采用高速、介质隔离互补 NPN/PNP 工艺制造。它可在 ±4.5 V 至 ±18 V 的宽电源电压范围内工作。激光微调的 Difet 输入电路可提供与最佳双极输入运算放大器相媲美的高精度和低噪声性能。 高频互补晶体管可增加电路带宽，实现以往精密 FET 运算放大器无法达到的动态性能。OPA627 是单位增益稳定的。OPA637 在增益等于或大于 5 时稳定。 Difet 制造工艺在不影响输入电压噪声性能的情况下实现了极低的输入偏置电流。独特的共源共栅电路可在较宽的输入共模电压范围内保持低输入偏置电流。 OPA6x7 提供塑料 PDIP、SOIC 和金属 TO - 99 封装。有工业级和宽温度范围型号可供选择。
商品特性
- 极低噪声：10 kHz 时为 4.5 nV/√Hz
- 快速建立时间：
- OPA627 — 550 ns 至 0.01%
- OPA637 — 450 ns 至 0.01%
- 低失调电压：最大 100 μV
- 低漂移：最大 0.8 μV/°C
- 低输入偏置电流：最大 5 pA
- OPA627：单位增益稳定
- OPA637：增益 ≥5 时稳定
应用领域
- 精密仪器仪表
- 快速数据采集
- DAC 输出放大器
- 光电子学
- 声纳、超声
- 高阻抗传感器放大器
- 高性能音频电路
- 有源滤波器
