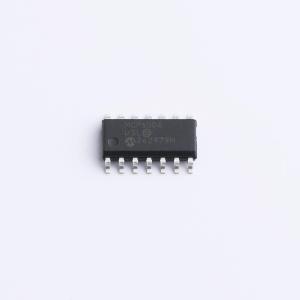

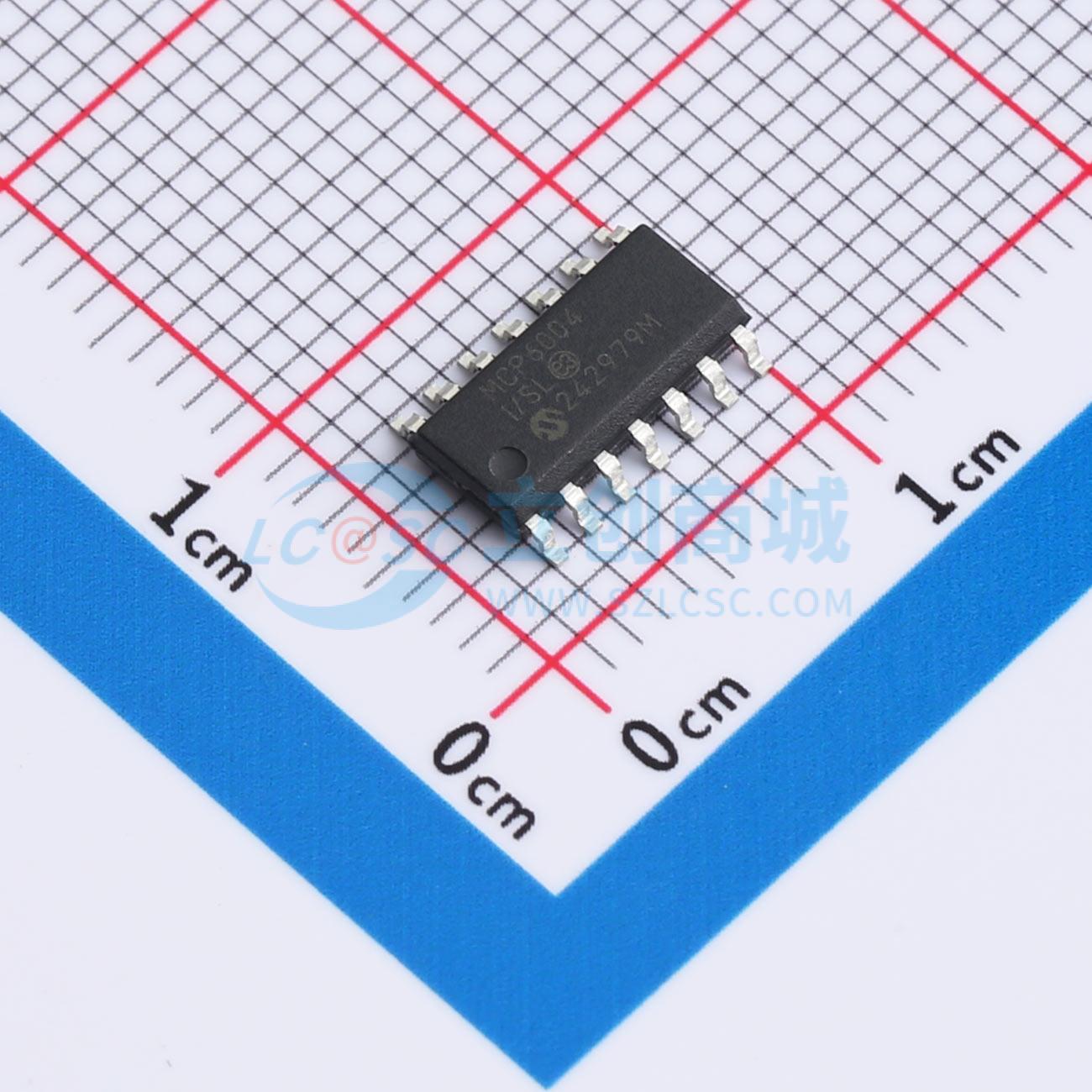

MCP6004-I/SL
1 MHz 低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCP6001/2/4 系列运算放大器专为通用应用而设计。该系列的增益带宽积（GBWP）为 1 MHz，相位裕度典型值为 90°。在连接 500 pF 容性负载时，其相位裕度典型值仍能保持 45°
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MCP6004-I/SL
- 商品编号
- C1346056
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.325439克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 28nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.8V~6V |
商品概述
MCP6001/2/4系列专为通用应用而设计。该系列具有1 MHz增益带宽积（GBWP）和90°相位裕度（典型值）。即使在500 pF电容负载下，也能保持45°相位裕度（典型值）。该系列可在低至1.8V的单电源电压下工作，同时消耗100 μA（典型值）的静态电流。此外，MCP6001/2/4支持轨到轨输入和输出摆幅，共模输入电压范围为VDD + 300 mV至VSS - 300 mV。该系列运算放大器采用Microchip先进的CMOS工艺设计。
MCP6001/2/4系列在工业和扩展温度范围内可用，电源范围为1.8V至6.0V。
