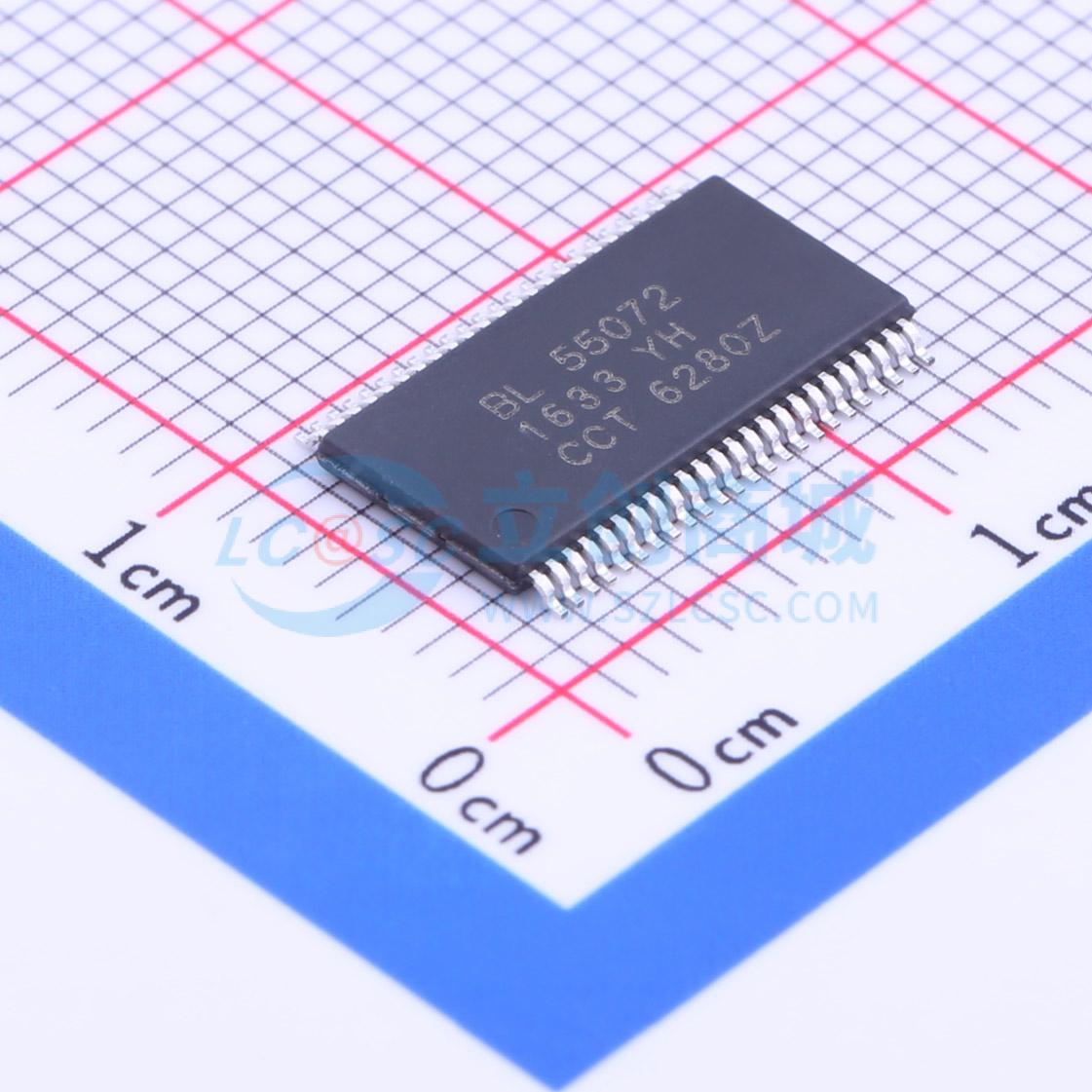

BL55072
停产 BL55072
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL55072
- 商品编号
- C132305
- 商品封装
- TSSOP-48-6.2mm
- 包装方式
- 编带
- 商品毛重
- 0.421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | 36段 | |
| 工作电压 | 2.5V~5.5V | |
| 接口类型 | 2线串行接口；I²C | |
| 占空比 | 1/4 | |
| 工作电流 | 7.5uA | |
| 偏压 | 1/3,1/2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | 36x4 bit | |
| 频率 | 25.6kHz | |
| 静态电流 | 0.5uA | |
| 耗散功率(Pd) | - | |
| 功能特性 | 集成升压电路；内置振荡器 |
商品概述
BL55072 是一款通用型液晶控制和驱动单芯片，具有4 背极和36 段极共144位元的输出能力，适用于常用低占空比的字符/图形式液晶屏幕，具有兼容多数微机系统的双向二线式串行总线通讯接口(I2C)。
商品特性
- 液晶驱动输出：Common 输出4 线，Segment 输出36 线
- 内置显示寄存器 36*4 = 144bit
- 2 线串行接口（SCL,SDA）
- 内置震荡电路
- 内置液晶驱动电源电路1/3 Bias, 1/2 Bias 1/4 Duty，内置Buffer AMP不需要外部元件
- 低功耗设计
- 内置上电复位电路
- 搭载闪烁功能
- VDD 电压范围2.5V~5.5V
- 高抗EMC 性能
- TSSOP48 封装
应用领域
- 电表、水表、汽表、电话、传真机
- 玩具
- 手持仪表
- 闹钟
