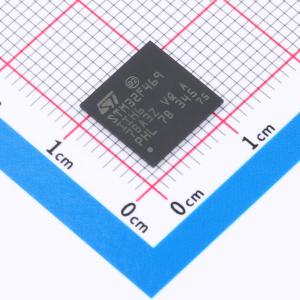

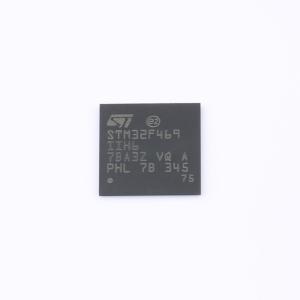

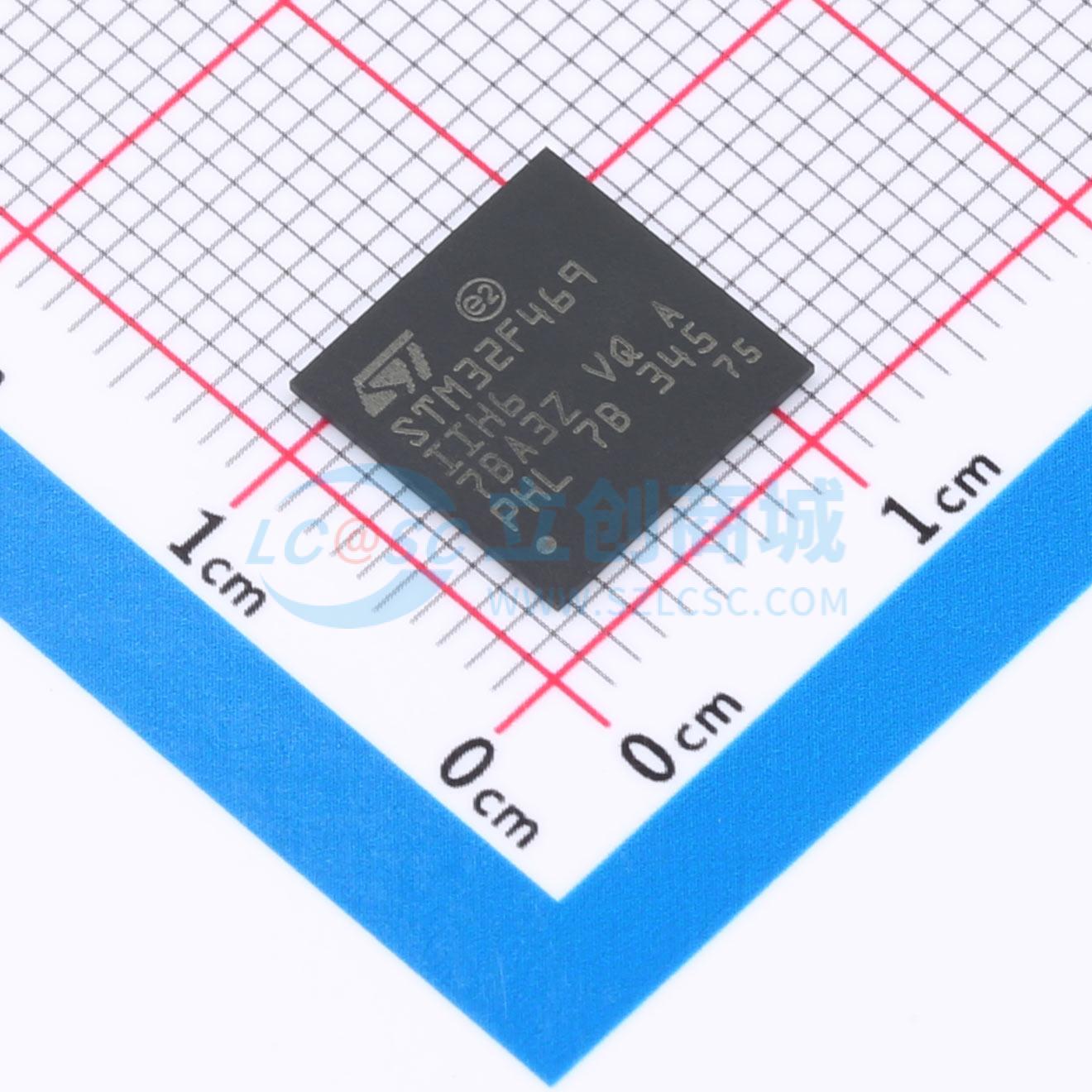

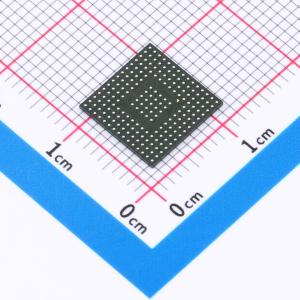

STM32F469IIH6

这是一款Arm® Cortex®-M4 32位MCU+FPU，具备225 DMIPS性能，最高2MB Flash/384+4KB RAM，支持USB OTG HS/FS、以太网、FMC、双Quad-SPI、图形加速器、摄像头接口、LCD-TFT及MIPI DSI。

• 核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持Flash零等待执行，频率最高180 MHz，MPU，225 DMIPS/1.25 DMIPS/MHz（Dhrystone2.1），支持DSP指令。
• 内存：最高2MB Flash（双bank支持读-写同时），最高384+4KB SRAM（含64KB CCM核心耦合内存），灵活外部内存控制器（32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR、Flash NOR/NAND），双Flash模式Quad-SPI接口。
• 图形：Chrom-ART Accelerator™（DMA2D）图形硬件加速器，降低CPU负载；LCD并行接口（8080/6800模式），LCD TFT控制器支持最高XGA分辨率，MIPI® DSI主机控制器支持最高720p 30Hz分辨率。
• 时钟、复位和电源管理：1.7V至3.6V应用电源和I/O；POR、PDR、PVD、BOR；4-26MHz晶振，内部16MHz工厂校准RC（1%精度），32kHz RTC晶振（带校准），内部32kHz RC（带校准）。
• 低功耗：睡眠、停止、待机模式；VBAT电源支持RTC、20×32位备份寄存器+可选4KB备份SRAM。
• 模拟外设：3×12位2.4 MSPS ADC（最多24通道，三通道交错模式7.2 MSPS），2×12位DAC。
• DMA：通用DMA（16流控制器，带FIFO和突发支持）。
• 定时器：最多17个定时器（12个16位、2个32位，最高180MHz，支持IC/OC/PWM、脉冲计数、正交编码器输入），2个看门狗，SysTick定时器。
• 封装：LQFP100（14×14mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、LQFP208（28×28mm）、WLCSP168、UFBGA169（7×7mm）、UFBGA176（10×10mm）、TFBGA216（13×13mm）。
• 调试模式：SWD和JTAG接口，Cortex®-M4 Trace Macrocell™。
• I/O端口：最多161个带中断能力的I/O，最多157个90MHz快速I/O，最多159个5V容忍I/O。
• 通信接口：最多21个通信接口，包括3个I2C（SMBus/PMBus）、4个USART和4个UART（11.25 Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）、6个SPI（45 Mbit/s，2个带全双工I2S）、1个SAI（串行音频接口）、2个CAN（2.0B Active）、SDIO接口。
• 高级连接：USB2.0全速设备/主机/OTG控制器（带片上PHY），USB2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI），专用USB电源轨支持全电源范围PHY操作；10/100以太网MAC（带专用DMA，支持IEEE1588v2硬件、MII/RMII）。
• 其他：8-14位并行摄像头接口（最高54MB/s），真随机数生成器，CRC计算单元，RTC（亚秒级精度，硬件日历），96位ID。
