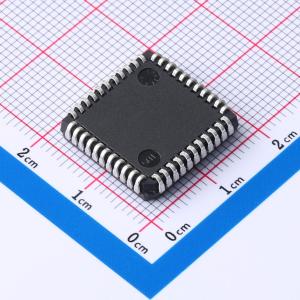

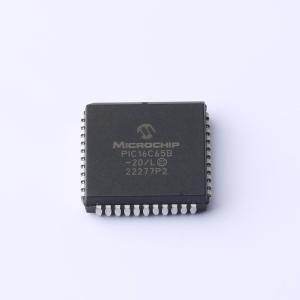

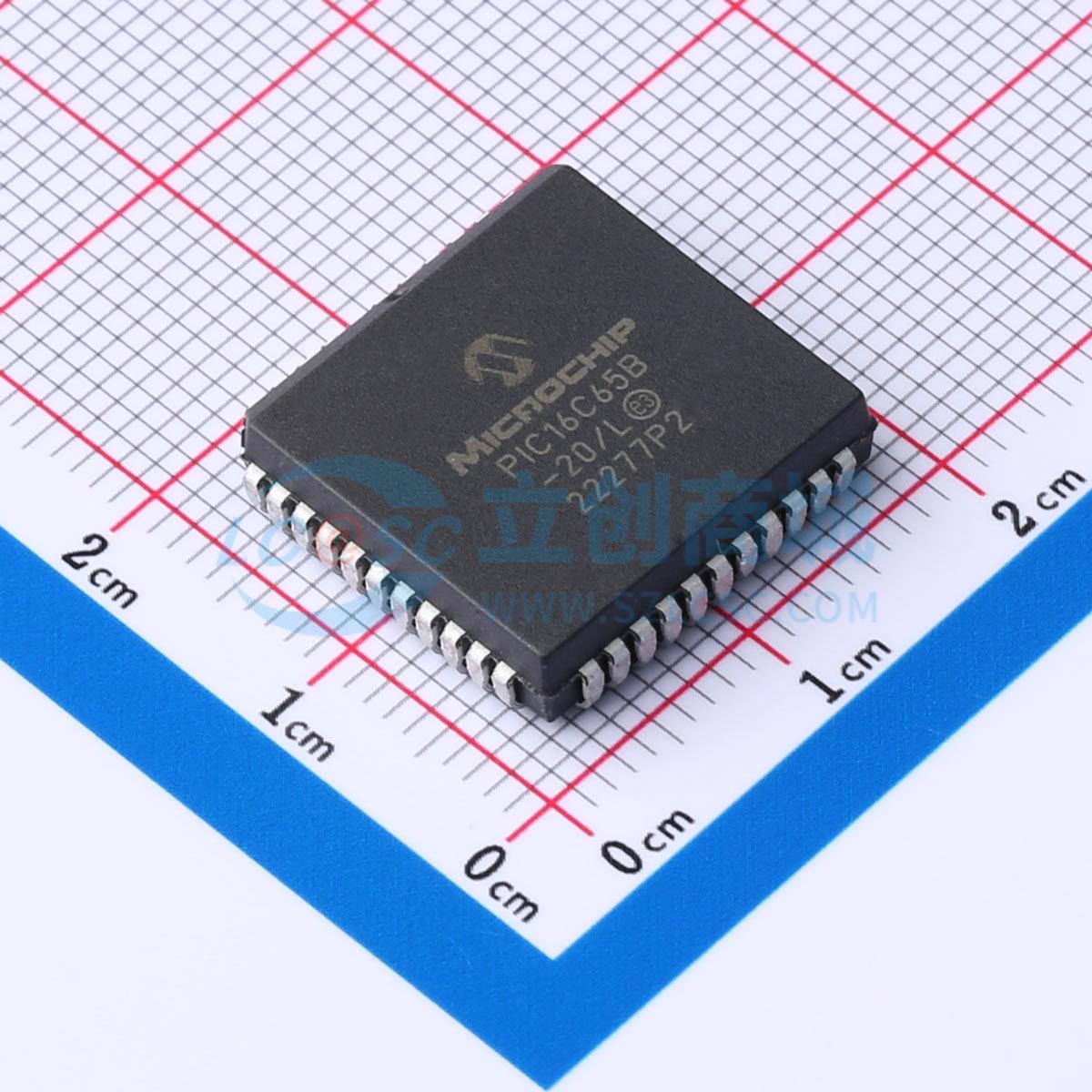

PIC16C65B-20/L

8位CMOS微控制器，带A/D转换器

描述

PIC16C63A/65B/73B/74B 器件是 PIC16CXX 中端系列中的低成本、高性能、CMOS、全静态8位微控制器。所有PIC微控制器都采用先进的RISC架构。PIC16CXX微控制器家族具有增强的核心特性，8级深度堆栈和多个内部及外部中断源。哈佛架构的独立指令和数据总线允许14位宽的指令字与独立的8位宽的数据。两阶段指令流水线使得除程序分支（需要两个周期）外的所有指令都能在一个周期内执行。共有35条指令（精简指令集）可用。此外，大量的寄存器组提供了实现极高性能的一些架构创新。PIC16C63A/73B器件有22个I/O引脚。PIC16C65B/74B器件有33个I/O引脚。每个设备都有192字节的RAM。此外，还提供多种外设功能，包括：三个定时器/计数器、两个捕获/比较/PWM模块以及两个串行端口。同步串行端口（SSP）可以配置为三线制串行外设接口（SPI）或二线制集成电路间总线（I2C）。通用同步异步收发器（USART）也被称为串行通信接口或SCI。另外，PIC16C73B提供了一个5通道高速8位A/D转换器，而PIC16C74B则提供8通道。8位分辨率非常适合需要低成本模拟接口的应用，例如恒温器控制、压力感应等。PIC16C63A/65B/73B/74B器件具有一些特殊功能以减少外部组件，从而降低成本，提高系统可靠性并降低功耗。有四种振荡器选项，其中单引脚RC振荡器提供了一种低成本解决方案，LP振荡器最小化了功耗，XT是标准晶体振荡器，HS则是用于高速晶体振荡器。SLEEP（掉电）功能提供了节能模式。用户可以通过多个外部和内部中断及复位从SLEEP状态唤醒芯片。一个高度可靠的看门狗定时器（WDT），带有其自身的片上RC振荡器，提供了防止软件锁定的保护，并且也是从SLEEP状态唤醒设备的一种方式。UV可擦除CERDIP封装版本非常适合代码开发，而成本效益高的一次性可编程（OTP）版本适合任何批量生产。PIC16C63A/65B/73B/74B器件非常适合从安全和远程传感器到家电控制和汽车等多种应用。EPROM技术使得应用程序定制（如发射器代码、电机速度、接收频率等）极其快速便捷。小尺寸封装使该系列微控制器成为所有空间受限应用的理想选择。低成本、低功耗、高性能、易用性和I/O灵活性使得PIC16C63A/65B/73B/74B器件非常多功能化，甚至在以前未曾考虑使用微控制器的领域也非常适用（例如，定时功能、串行通信、捕获和比较、PWM功能以及协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C65B-20/L

商品编号

C1340928

商品封装

PLCC-44(16.6x16.6)​

包装方式

管装

商品毛重

0.66克(g)
