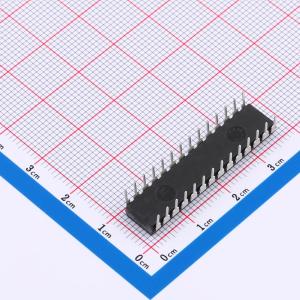

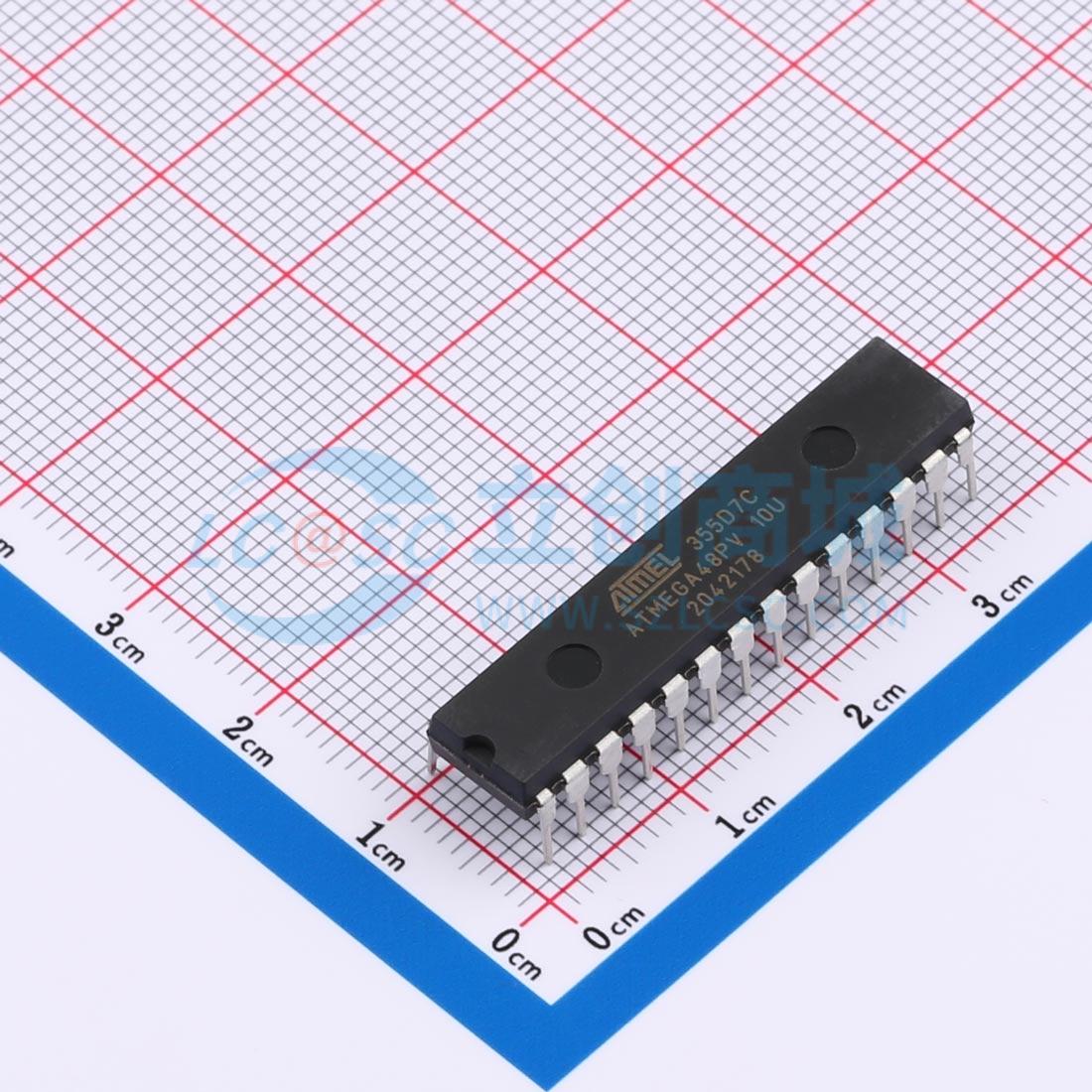

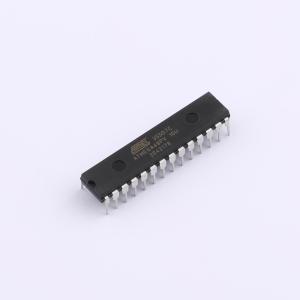

ATMEGA48PV-10PU实物图
  • ATMEGA48PV-10PU商品缩略图
  • ATMEGA48PV-10PU商品缩略图
  • ATMEGA48PV-10PU商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ATMEGA48PV-10PU

低功耗CMOS 8位微控制器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ATmega48P/88P/168P 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48P/88P/168P 实现了接近每 MHz 1 MIPS 的吞吐量,使系统设计人员能够优化功耗与处理速度之间的平衡。AVR 内核结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU),允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构具有更高的代码效率,并且比传统的 CISC 微控制器快十倍。ATmega48P/88P/168P 提供以下功能:4K/8K/16K 字节的带有读写同时功能的在系统可编程 Flash,256/512/512 字节 EEPROM,512/1K/1K 字节 SRAM,23 个通用 I/O 线,32 个通用工作寄存器,三个带比较模式的灵活定时器/计数器,内部和外部中断,一个串行可编程 USART,一个字节导向的两线制串行接口,一个 SPI 串行端口,一个 6 通道 10 位 ADC(TQFP 和 QFN/MLF 封装中有 8 个通道),一个带有内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止 CPU 运行,但允许 SRAM、定时器/计数器、USART、两线制串行接口、SPI 端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用其他所有芯片功能,直到下一个中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC 噪声抑制模式停止 CPU 和所有 I/O 模块(除异步定时器和 ADC 外),以减少 ADC 转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行,而设备的其余部分处于休眠状态。这允许非常快速的启动并结合低功耗。Microchip 提供 QTouch 库,用于将电容触摸按钮、滑块和滚轮功能嵌入到 AVR 微控制器中。专利的电荷转移信号采集技术提供了鲁棒的传感,并包括完全去抖动的触摸键报告,并包括相邻键抑制 (AKS) 技术,以实现对按键事件的明确检测。易于使用的 QTouch Suite 工具链允许您探索、开发和调试自己的触摸应用。该设备采用 Microchip 的高密度非易失性存储器技术制造。片上 ISP Flash 允许通过 SPI 串行接口、传统的非易失性存储器编程器或运行在 AVR 核心上的片上引导程序在系统中重新编程程序存储器。引导程序可以使用任何接口将应用程序下载到应用程序 Flash 存储器中。当应用程序 Flash 部分更新时,Boot Flash 部分中的软件将继续运行,提供真正的读写同时操作。通过将 8 位 RISC CPU 与片上自编程 Flash 结合在单片芯片上,ATmega48P/88P/168P 是一种强大的微控制器,为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。ATmega48P/88P/168P AVR 得到了一整套程序和系统开发工具的支持,包括:C 编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
商品型号
ATMEGA48PV-10PU
商品编号
C1340519
商品封装
PDIP-28​
包装方式
管装
商品毛重
4.32克(g)

商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核AVR
CPU最大主频10MHz
CPU位数8 Bit
程序存储容量4KB
程序存储器类型FLASH
RAM容量512Byte
属性参数值
EEPROM容量256Byte
I/O数量23
ADC(位数)10bit
振荡器类型内置
工作电压1.8V~5.5V
工作温度-40℃~+85℃

商品概述

ATmega48P/88P/168P 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在一个时钟周期内执行强大的指令,ATmega48P/88P/168P 实现了接近每 MHz 1 MIPS 的吞吐量,使系统设计人员能够优化功耗与处理速度之间的平衡。

AVR 内核结合了丰富的指令集和 32 个通用工作寄存器。所有 32 个寄存器都直接连接到算术逻辑单元 (ALU),允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构具有更高的代码效率,并且比传统的 CISC 微控制器快十倍。

ATmega48P/88P/168P 提供以下功能:4K/8K/16K 字节的带有读写同时功能的在系统可编程 Flash,256/512/512 字节 EEPROM,512/1K/1K 字节 SRAM,23 个通用 I/O 线,32 个通用工作寄存器,三个带比较模式的灵活定时器/计数器,内部和外部中断,一个串行可编程 USART,一个字节导向的两线制串行接口,一个 SPI 串行端口,一个 6 通道 10 位 ADC(TQFP 和 QFN/MLF 封装中有 8 个通道),一个带有内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止 CPU 运行,但允许 SRAM、定时器/计数器、USART、两线制串行接口、SPI 端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用其他所有芯片功能,直到下一个中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时基准。ADC 噪声抑制模式停止 CPU 和所有 I/O 模块(除异步定时器和 ADC 外),以减少 ADC 转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行,而设备的其余部分处于休眠状态。这允许非常快速的启动并结合低功耗。

Microchip 提供 QTouch 库,用于将电容触摸按钮、滑块和滚轮功能嵌入到 AVR 微控制器中。专利的电荷转移信号采集技术提供了鲁棒的传感,并包括完全去抖动的触摸键报告,并包括相邻键抑制 (AKS) 技术,以实现对按键事件的明确检测。易于使用的 QTouch Suite 工具链允许您探索、开发和调试自己的触摸应用。

该设备采用 Microchip 的高密度非易失性存储器技术制造。片上 ISP Flash 允许通过 SPI 串行接口、传统的非易失性存储器编程器或运行在 AVR 核心上的片上引导程序在系统中重新编程程序存储器。引导程序可以使用任何接口将应用程序下载到应用程序 Flash 存储器中。当应用程序 Flash 部分更新时,Boot Flash 部分中的软件将继续运行,提供真正的读写同时操作。通过将 8 位 RISC CPU 与片上自编程 Flash 结合在单片芯片上,ATmega48P/88P/168P 是一种强大的微控制器,为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。

ATmega48P/88P/168P AVR 得到了一整套程序和系统开发工具的支持,包括:C 编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
