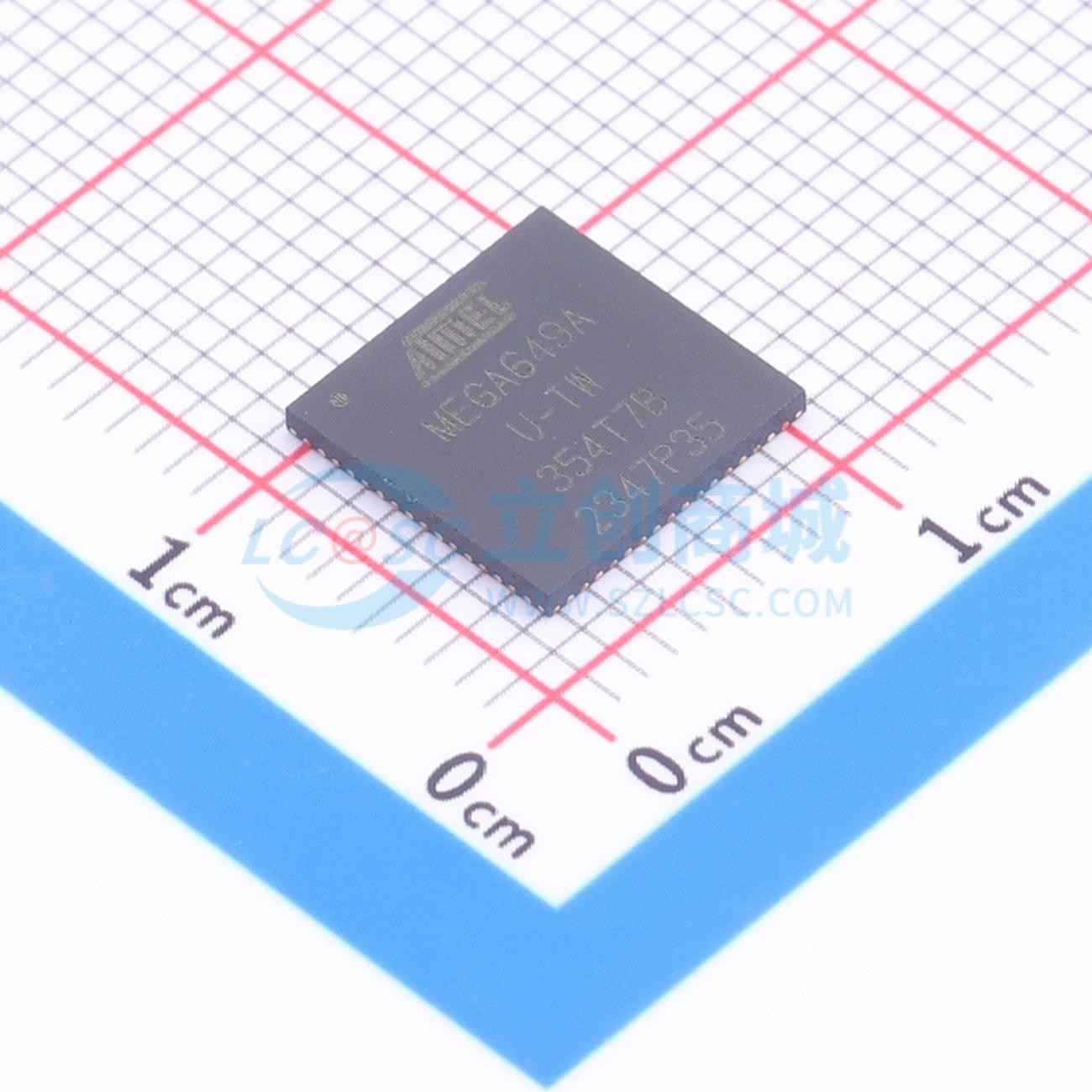

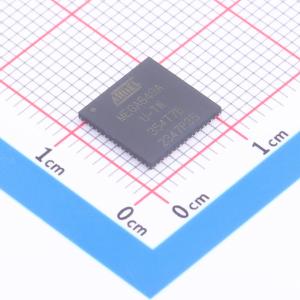

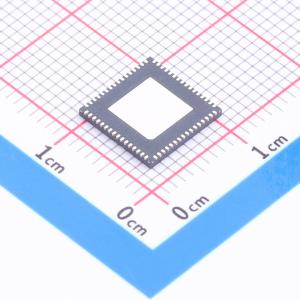

ATMEGA649A-MU

高性能、低功耗的Atmel AVR 8位微控制器

先进的RISC架构

• 130条强大指令
• 大多数单时钟周期执行
• 32x8通用工作寄存器
• 完全静态操作
• 在16MHz (Atmel ATmega169A/169PA/649A/649P) 下最高达16MIPS吞吐量
• 在20MHz (Atmel ATmega329A/329PA/3290A/3290PA/6490A/6490P) 下最高达20MIPS吞吐量
• 片上2周期乘法器

高耐久非易失性存储段

• 在系统自编程闪存程序存储器
  • 16K字节 (Atmel ATmega169A/ATmega169PA)
  • 32K字节 (Atmel ATmega329A/ATmega329PA/ATmega3290A/ATmega3290PA)
  • 64K字节 (Atmel ATmega649A/ATmega649P/ATmega6490A/ATmega6490P)
• EEPROM
  • 512字节 (ATmega169A/ATmega169PA)
  • 1K字节 (ATmega329A/ATmega329PA/ATmega3290A/ATmega3290PA)
  • 2K字节 (ATmega649A/ATmega649P/ATmega6490A/ATmega6490P)
• 内部SRAM
  • 1K字节 (ATmega169A/ATmega169PA)
  • 2K字节 (ATmega329A/ATmega329PA/ATmega3290A/ATmega3290PA)
  • 4K字节 (ATmega649A/ATmega649P/ATmega6490A/ATmega6490P)
• 写/擦除次数：10,000次闪存/100,000次EEPROM
• 数据保持时间：85℃下20年/25℃下100年
• 可选引导代码区，带独立锁定位
• 通过片上引导程序进行在系统编程
• 真正的读写同时操作
• 用于软件安全的编程锁

Atmel QTouch库支持

• 电容触摸按钮、滑块和滚轮
• Atmel QTouch和QMatrix采集
• 最多64个感应通道

JTAG (IEEE std. 1149.1兼容) 接口

• 根据JTAG标准的边界扫描功能
• 广泛的片上调试支持
• 通过JTAG接口编程Flash、EEPROM、熔丝和锁定位

外设特性

• 4x25段LCD驱动 (ATmega169A/ATmega169PA/ATmega329A/ATmega329PA/ATmega649A/ATmega649P)
• 4x40段LCD驱动 (ATmega3290A/ATmega3290PA/ATmega6490A/ATmega6490P)
• 两个带独立预分频器和比较模式的8位定时器/计数器
• 一个带独立预分频器、比较模式和捕获模式的16位定时器/计数器
• 带独立振荡器的实时时钟
• 四个PwM通道
• 8通道、10位ADC
• 可编程串行USART
• 主/从SPI串行接口
• 带启动条件检测的通用串行接口
• 带独立片上振荡器的可编程看门狗定时器
• 片上模拟比较器
• 引脚变化中断和唤醒

特殊微控制器特性

• 上电复位和可编程掉电检测
• 内部校准振荡器
• 外部和内部中断源
• 五种睡眠模式：空闲、ADC降噪、节能、断电和待机

I/O和封装

• 54/69可编程I/O线
• 64/100引脚TQFP、64焊盘QFN/MLF和64焊盘DRQFN

速度等级：

• ATmega169A/169PA/649A/649P：0 - 16MHz @ 1.8 - 5.5V
• ATmega3290A/3290PA/6490A/6490P：0 - 20MHz @ 1.8 - 5.5V

超低功耗 (picoPower设备)

• 活动模式：
  • 1MHz, 1.8V: 215µA
  • 32kHz, 1.8V: 8µA (包括振荡器)
  • 32kHz, 1.8V: 25µA (包括振荡器和LCD)
• 断电模式：1.8V下0.1µA
• 节能模式：
  • 1.8V下0.6µA (包括32kHz RTC)
  • 1.8V下750nA
