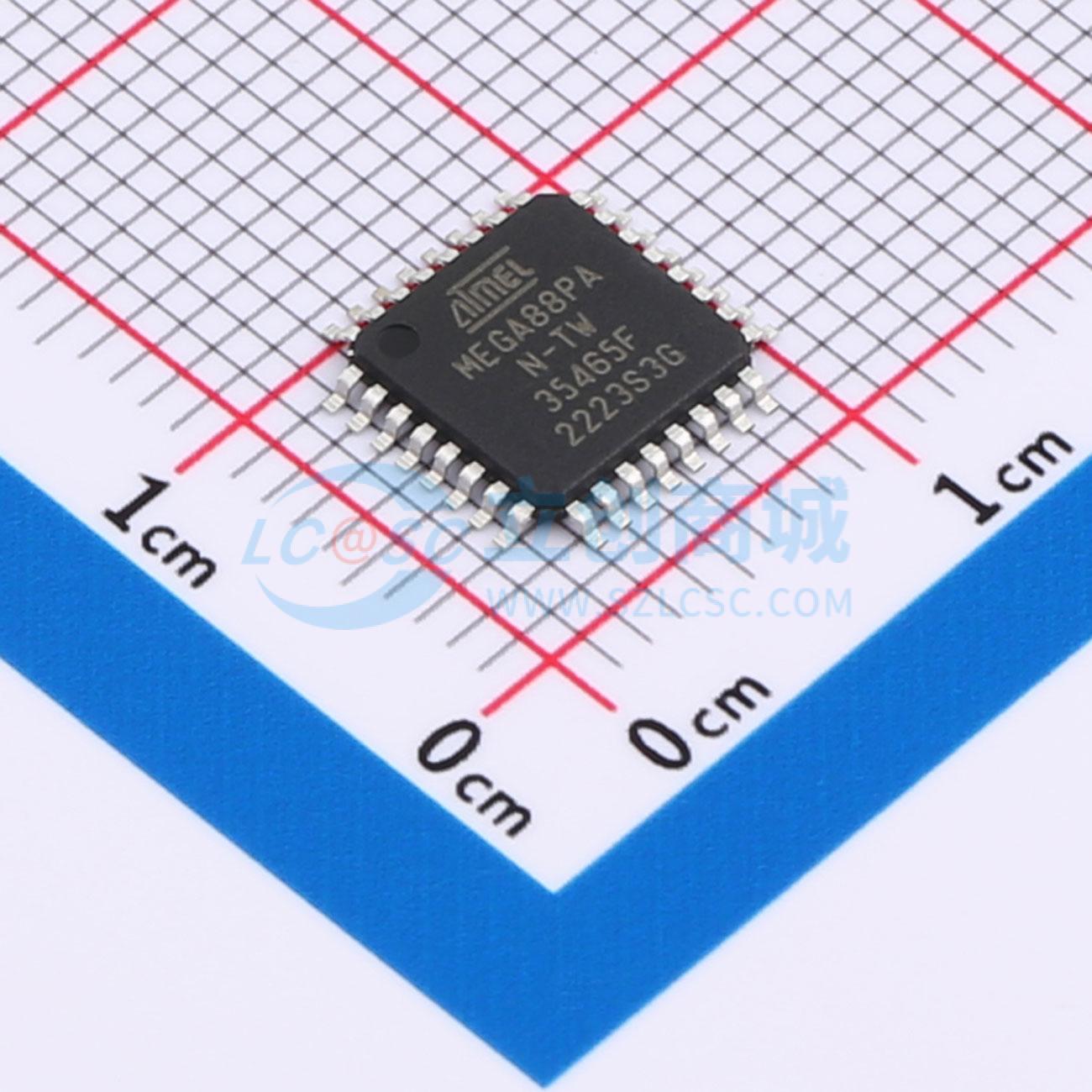

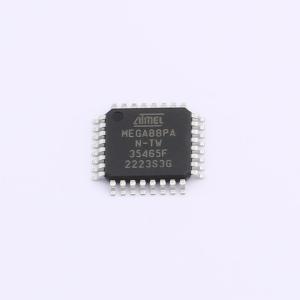

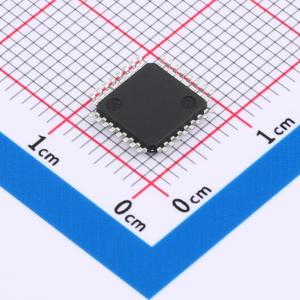

ATMEGA88PA-AN
基于AVR增强型RISC架构的低功耗CMOS 8位微控制器
- 描述
- ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构具有更高的代码效率,并且比传统的CISC微控制器快十倍。ATmega48A/PA/88A/PA/168A/PA/328/P提供了以下功能:4K/8K字节的带有读写同时进行能力的系统内可编程Flash,256/512/512/1K字节EEPROM,512/1K/1K/2K字节SRAM,23个通用I/O线,32个通用工作寄存器,三个具有比较模式的灵活定时器/计数器,内部和外部中断,一个串行可编程USART,面向字节的两线制串行接口,一个SPI串行端口,一个6通道10位ADC(TQFP和VQFN封装中有8个通道),一个带有内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时器基准。ADC降噪模式停止CPU和除异步定时器及ADC之外的所有I/O模块,以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分休眠。这使得可以实现快速启动并结合低功耗。Microchip为将电容触摸按钮、滑块和转轮功能嵌入AVR微控制器提供了QTouch库。专利的电荷转移信号采集技术提供了强大的感应性能,并包括完全去抖动的触摸键报告,还包括邻近键抑制(AKS)技术以确保按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时,引导Flash部分中的软件将继续运行,提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash集成在一个单片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一种强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了全面的程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ATMEGA88PA-AN
- 商品编号
- C1340227
- 商品封装
- TQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 14.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | AVR | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 1KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 512Byte | |
| I/O数量 | 23 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
ATmega48A/PA/88A/PA/168A/PA/328/P 是一种基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令,ATmega48A/PA/88A/PA/168A/PA/328/P实现了接近每MHz 1 MIPS的吞吐量,使系统设计者能够优化功耗与处理速度之间的平衡。
AVR核心结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元(ALU),允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构具有更高的代码效率,并且比传统的CISC微控制器快十倍。
ATmega48A/PA/88A/PA/168A/PA/328/P提供了以下功能:4K/8K字节的带有读写同时进行能力的系统内可编程Flash,256/512/512/1K字节EEPROM,512/1K/1K/2K字节SRAM,23个通用I/O线,32个通用工作寄存器,三个具有比较模式的灵活定时器/计数器,内部和外部中断,一个串行可编程USART,面向字节的两线制串行接口,一个SPI串行端口,一个6通道10位ADC(TQFP和VQFN封装中有8个通道),一个带有内部振荡器的可编程看门狗定时器,以及五种软件可选的节能模式。空闲模式停止CPU运行,但允许SRAM、定时器/计数器、USART、两线制串行接口、SPI端口和中断系统继续运行。掉电模式保存寄存器内容,但冻结振荡器,禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下,异步定时器继续运行,允许用户在设备其余部分休眠时保持定时器基准。ADC降噪模式停止CPU和除异步定时器及ADC之外的所有I/O模块,以减少ADC转换期间的开关噪声。在待机模式下,晶体/谐振器振荡器运行而设备其余部分休眠。这使得可以实现快速启动并结合低功耗。
Microchip为将电容触摸按钮、滑块和转轮功能嵌入AVR微控制器提供了QTouch库。专利的电荷转移信号采集技术提供了强大的感应性能,并包括完全去抖动的触摸键报告,还包括邻近键抑制(AKS)技术以确保按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。
该设备采用Microchip的高密度非易失性存储器技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口将应用程序下载到应用程序Flash存储器中。当应用程序Flash部分更新时,引导Flash部分中的软件将继续运行,提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash集成在一个单片上,ATmega48A/PA/88A/PA/168A/PA/328/P是一种强大的微控制器,为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。
ATmega48A/PA/88A/PA/168A/PA/328/P AVR得到了全面的程序和系统开发工具的支持,包括:C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
