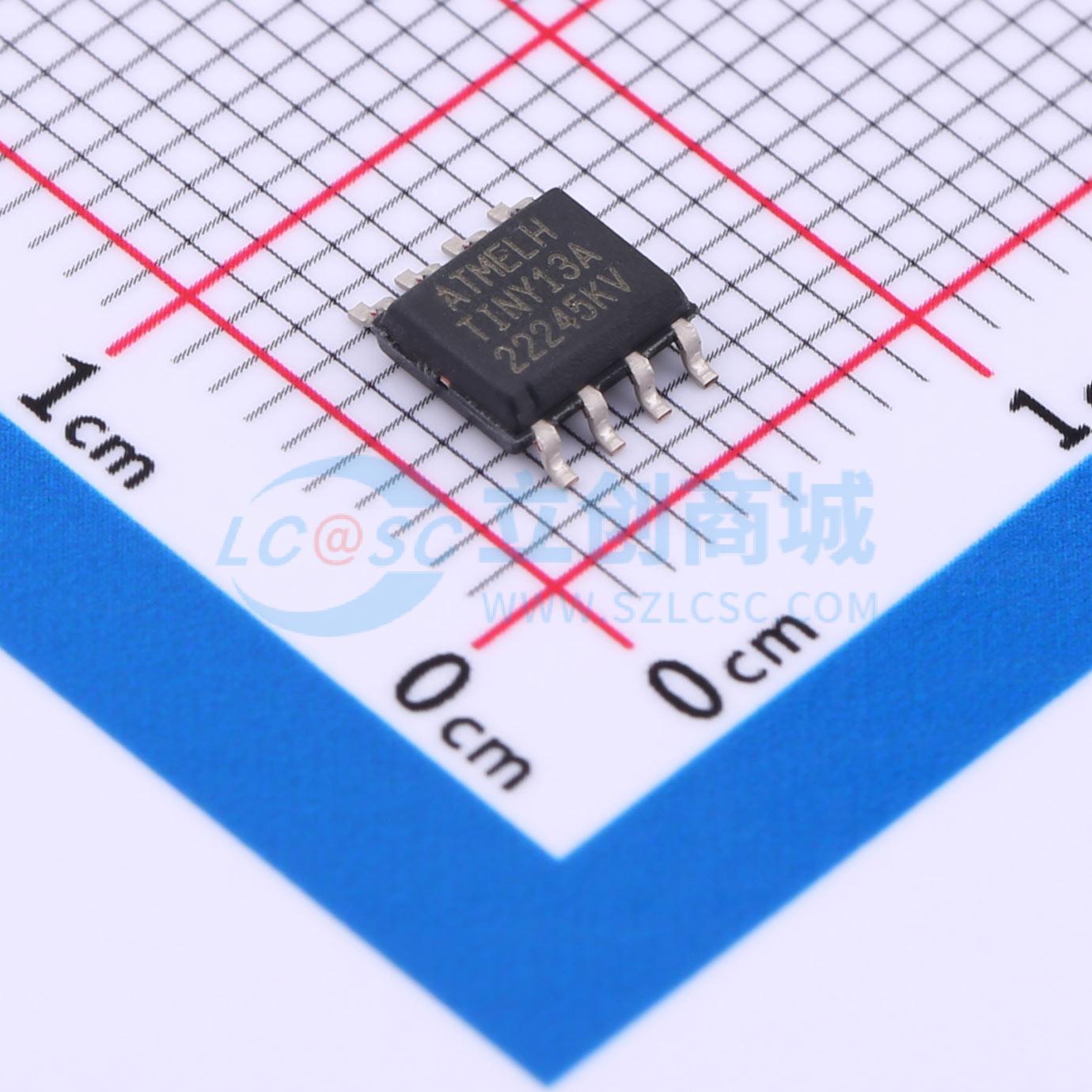

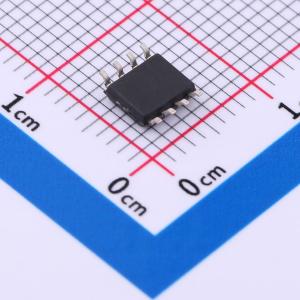

ATTINY13A-SSH

ATtiny13A 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8 位微控制器。通过在单个时钟周期内执行强大的指令，ATtiny13A 可实现接近每 MHz 1 MIPS 的吞吐量，使系统设计人员能够优化功耗与处理速度之间的平衡。

该微控制器具有高性能、低功耗的 AVR 8 位微控制器，采用先进的 RISC 架构，包括 120 条强大的指令，其中大多数指令在一个时钟周期内执行。它拥有 32 个通用工作寄存器，全静态操作，并且在 20 MHz 时可达到高达 20 MIPS 的吞吐量。非易失性存储器段包括 1K 字节的 In-System Self-programmable Flash 程序存储器、64 字节 EEPROM 和 64 字节内部 SRAM。Flash 和 EEPROM 分别支持 10,000 次和 100,000 次写/擦除循环，在 85°C 下数据保留时间为 20 年，在 25°C 下为 100 年。该设备还包括一个编程锁，以确保自编程 Flash 和 EEPROM 数据的安全。

外设功能包括带有预分频器和两个 PWM 通道的 8 位定时器/计数器、带内部电压参考的 4 通道 10 位 ADC、带有独立片上振荡器的可编程看门狗定时器以及片上模拟比较器。特殊的微控制器功能包括 debugWIRE 在线调试系统、通过 SPI 端口进行的在线编程、外部和内部中断源、低功耗空闲模式、ADC 噪声抑制、掉电模式、增强的上电复位电路以及带有软件禁用功能的可编程掉电检测电路。该微控制器还包括一个内部校准振荡器。

I/O 和封装选项包括 8 引脚 PDIP/SOIC/SOIJ、10 焊盘 VDFN 和 20 焊盘 WQFN，所有这些都提供六条可编程 I/O 线。工作电压范围为 1.8V 至 5.5V，速度等级为 1.8V-5.5V 时 0-4 MHz，2.7V-5.5V 时 0-10 MHz，4.5V-5.5V 时 0-20 MHz。该设备在工业温度范围内运行，并具有低功耗特性，在 1.8V 和 1 MHz 时活动模式电流低至 190 µA，在 1.8V 和 1 MHz 时空闲模式电流低至 24 µA。
