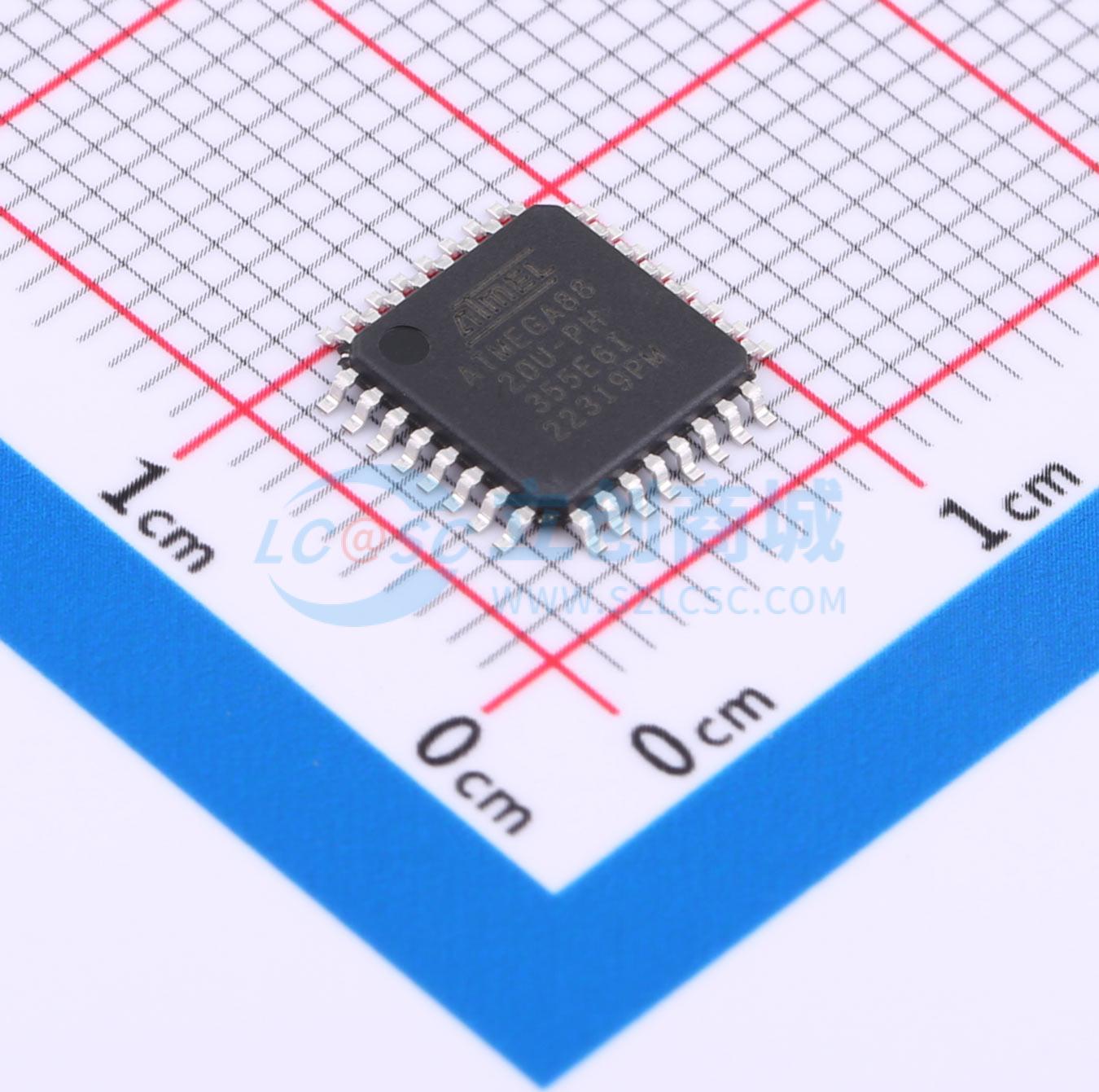

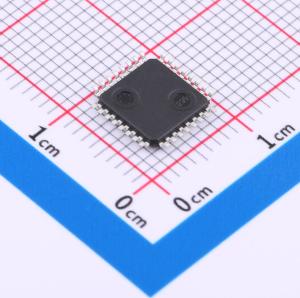

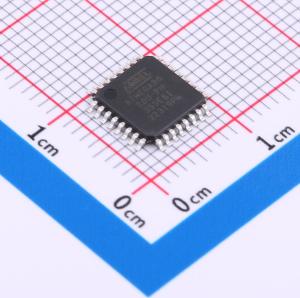

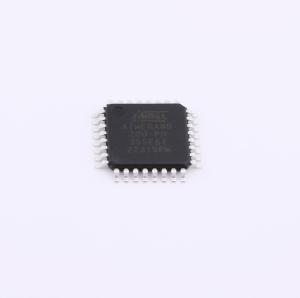

ATMEGA88-20AU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AVR 内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统CISC微控制器快达十倍的吞吐量。ATmega48/V/ 88/V /168/V 提供以下功能：4K/8K/16K字节的具有读写同时能力的系统内可编程闪存、256/512/512字节的EEPROM、512/1K/1K字节的SRAM、23条通用I/O线、32个通用工作寄存器、实时时钟（RTC）、三个带有比较模式和PWM的灵活定时器/计数器、1个可编程串行USART、1个面向字节的两线串行接口（I2C）、一个6通道10位ADC（在TQFP和QFN/MLF封装中有8个通道）、带内部振荡器的可编程看门狗定时器、SPI串行端口以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块以最小化ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这使得快速启动与低功耗相结合成为可能。在扩展待机模式下，主振荡器和异步定时器均继续运行。Atmel提供了QTouch 库，用于将电容触摸按钮、滑块和转轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应，并包括完全去抖动的触摸键报告，还包括相邻按键抑制（AKS™）技术，以确保对按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用程序。该器件采用Atmel的高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序重新编程程序存储器。引导程序可以使用任何接口下载应用程序至应用Flash存储器中。当应用Flash部分被更新时，Boot Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash结合在同一芯片上， ATmega48/V/ 88/V /168/V 成为一种功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。ATmega48/V/ 88/V /168/V 得到了完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA88-20AU
商品编号: C1339984
商品封装: TQFP-32(7x7)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

Atmel AVR 内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的单条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，同时实现了比传统CISC微控制器快达十倍的吞吐量。

ATmega48/V/ 88/V /168/V 提供以下功能：4K/8K/16K字节的具有读写同时能力的系统内可编程闪存、256/512/512字节的EEPROM、512/1K/1K字节的SRAM、23条通用I/O线、32个通用工作寄存器、实时时钟（RTC）、三个带有比较模式和PWM的灵活定时器/计数器、1个可编程串行USART、1个面向字节的两线串行接口（I2C）、一个6通道10位ADC（在TQFP和QFN/MLF封装中有8个通道）、带内部振荡器的可编程看门狗定时器、SPI串行端口以及六种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能直到下一个中断或硬件复位。在节能模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时保持定时基准。ADC降噪模式停止CPU及除异步定时器和ADC外的所有I/O模块以最小化ADC转换期间的开关噪声。在待机模式下，晶体/谐振器振荡器运行而设备其余部分处于睡眠状态。这使得快速启动与低功耗相结合成为可能。在扩展待机模式下，主振荡器和异步定时器均继续运行。

Atmel提供了QTouch 库，用于将电容触摸按钮、滑块和转轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了强大的感应，并包括完全去抖动的触摸键报告，还包括相邻按键抑制（AKS™）技术，以确保对按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发并调试自己的触摸应用程序。

该器件采用Atmel的高密度非易失性存储技术制造。片上ISP Flash允许通过SPI串行接口、常规非易失性存储器编程器或运行在AVR核心上的片上引导程序重新编程程序存储器。引导程序可以使用任何接口下载应用程序至应用Flash存储器中。当应用Flash部分被更新时，Boot Flash部分中的软件将继续运行，提供真正的读写同时操作。通过将8位RISC CPU与系统内自编程Flash结合在同一芯片上，Atmel ATmega48/V/ 88/V /168/V 成为一种功能强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

ATmega48/V/ 88/V /168/V 得到了完整的程序和系统开发工具的支持，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器和评估套件。

商品特性

高性能、低功耗的 AtmelAVR 8 位微控制器系列高级 RISC 架构

131 条强大指令
大多数单时钟周期执行
32x8 通用工作寄存器
全静态操作
在 20MHz 下最高可达 20 MIPS 的吞吐量
片上 2 周期乘法器

高耐久非易失性存储段

4K/8K/16K 字节的系统内自编程 Flash 程序存储器
256/512/512 字节 EEPROM
512/1K/1K 字节内部 SRAM
写/擦除次数：10,000 次 Flash/100,000 次 EEPROM
数据保持时间：85℃ 下 20 年/25℃ 下 100 年
可选带有独立锁定位的引导代码段
通过片上引导程序进行系统内编程
真正的读写同时操作

软件安全编程锁

支持 Atmel QTouch 库

电容触摸按钮、滑块和滚轮
QTouch 和 QMatrix 采集
最多 64 个感应通道

外设特性

两个带独立预分频器和比较模式的 8 位定时器/计数器
一个带独立预分频器、比较模式和捕获模式的 16 位定时器/计数器
带独立振荡器的实时时钟
六个 PwM 通道
TQFP 和 QFN/MLF 封装中的 8 通道 10 位 ADC（温度测量）
PDIP 封装中的 6 通道 10 位 ADC（温度测量）
两个主/从 SPI 串行接口
一个可编程串行 USART
一个字节导向的 2 线串行接口（Philips I2C 兼容）
带独立片上振荡器的可编程看门狗定时器
一个片上模拟比较器
中断和引脚变化唤醒

特殊微控制器特性

上电复位和可编程掉电检测
内部校准振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC 降噪、节能、掉电、待机和扩展待机

I/O 和封装

23 个可编程 I/O 线
28 引脚 PDIP、32 引脚 TQFP、28 引脚 QFN/MLF 和 32 引脚 QFN/MLF

工作电压：

ATmega48/88/168：2.7-5.5V
ATmega48V/88V/168V：1.8-5.5V

温度范围：-40℃ 至 85℃

速度等级：

ATmega48/88/168：0 - 10MHz @ 2.7V - 5.5V，0 - 20MHz @ 4.5V - 5.5V
ATmega48V/88V/168V：0 - 4MHz @ 1.8V - 5.5V，0 - 10MHz @ 2.7V - 5.5V

在 1MHz、1.8V、25℃ 下的功耗

活动模式：0.3mA
掉电模式：0.1μA
节能模式：0.8μA（包括 32kHz 实时时钟）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	8KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	23
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃
