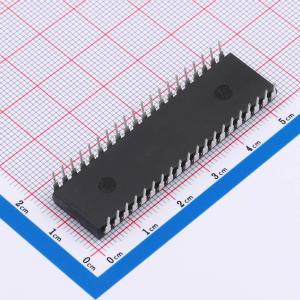

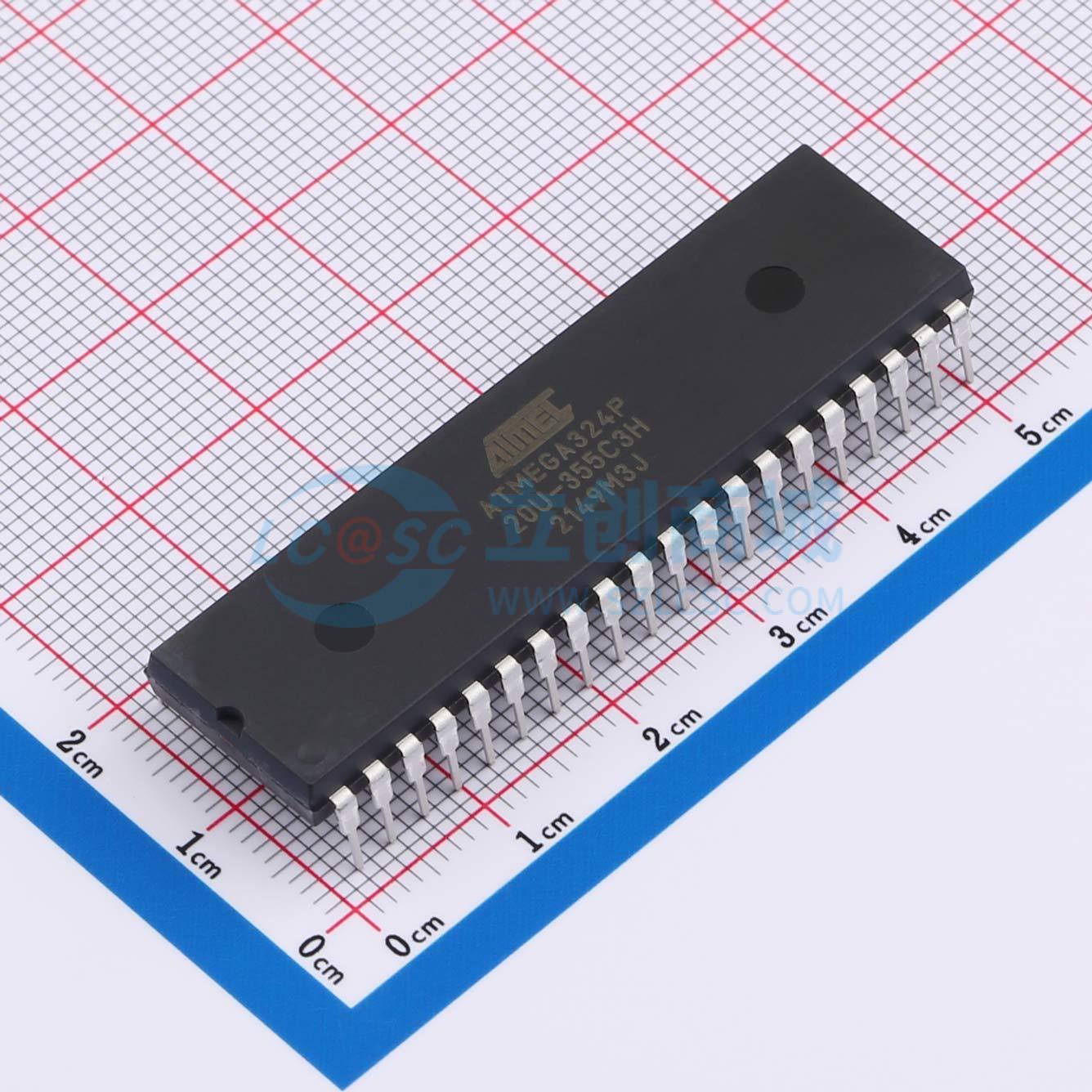

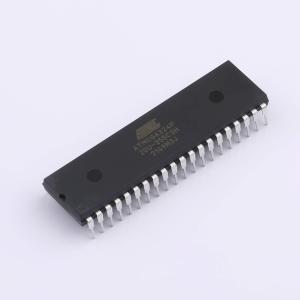

ATMEGA324P-20PU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATmega324P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATmega324P实现了接近每MHz 1MIPS的吞吐量。这使系统设计人员能够针对功耗与处理速度进行优化。 AVR 内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这种架构在提高代码效率的同时，实现了比传统的CISC微控制器快十倍的吞吐量。ATmega324P提供了以下特性：32K字节带有读写同时功能的系统内可编程闪存、1K字节EEPROM、2K字节SRAM、32条通用I/O线、32个通用工作寄存器、实时时钟(RTC)、三个带比较模式和PWM功能的灵活定时器/计数器、两个串行可编程USART、一个面向字节的两线制串行接口(I2C)、具有可选差分输入级和可编程增益的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程）、以及六种软件可选择的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持定时基准。在ADC降噪模式下，停止CPU及除异步定时器和ADC外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下，晶振/谐振器振荡器保持运行而设备的其余部分处于睡眠状态。这允许快速启动并结合低功耗。扩展待机模式下，主振荡器和异步定时器均继续运行。Atmel提供QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了稳健的感应，并包括完全消抖的触摸键报告，还包括相邻键抑制(AKS)技术，以实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。该设备采用Atmel的高密度非易失性存储技术制造。片上ISP闪存允许通过SPI串行接口、常规非易失性存储器编程器或在AVR核心上运行的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序到应用闪存中。当应用程序闪存部分更新时，引导闪存部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与单片上的系统内自编程闪存相结合， ATmega324P是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。ATmega324P支持全套的程序和系统开发工具，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATMEGA324P-20PU
商品编号: C1338925
商品封装: PDIP-40
包装方式: 管装
商品毛重: 11.4克(g)

商品参数

商品概述

Atmel ATmega324P 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATmega324P实现了接近每MHz 1MIPS的吞吐量。这使系统设计人员能够针对功耗与处理速度进行优化。

Atmel AVR 内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在一个时钟周期内执行的一条指令中访问两个独立的寄存器。这种架构在提高代码效率的同时，实现了比传统的CISC微控制器快十倍的吞吐量。

ATmega324P提供了以下特性：32K字节带有读写同时功能的系统内可编程闪存、1K字节EEPROM、2K字节SRAM、32条通用I/O线、32个通用工作寄存器、实时时钟(RTC)、三个带比较模式和PWM功能的灵活定时器/计数器、两个串行可编程USART、一个面向字节的两线制串行接口(I2C)、具有可选差分输入级和可编程增益的8通道10位ADC、带有内部振荡器的可编程看门狗定时器、SPI串行端口、符合IEEE std. 1149.1标准的JTAG测试接口（也用于访问片上调试系统和编程）、以及六种软件可选择的节能模式。空闲模式停止CPU运行但允许SRAM、定时器/计数器、SPI端口和中断系统继续工作。掉电模式保存寄存器内容但冻结振荡器，禁用其他所有芯片功能直到下一个中断或硬件复位。在省电模式下，异步定时器继续运行，允许用户在设备其余部分处于睡眠状态时维持定时基准。在ADC降噪模式下，停止CPU及除异步定时器和ADC外的所有I/O模块以减少ADC转换期间的开关噪声。待机模式下，晶振/谐振器振荡器保持运行而设备的其余部分处于睡眠状态。这允许快速启动并结合低功耗。扩展待机模式下，主振荡器和异步定时器均继续运行。

Atmel提供QTouch 库，用于将电容触摸按钮、滑块和滚轮功能嵌入AVR微控制器中。专利的电荷转移信号采集技术提供了稳健的感应，并包括完全消抖的触摸键报告，还包括相邻键抑制(AKS)技术，以实现按键事件的明确检测。易于使用的QTouch套件工具链允许您探索、开发和调试自己的触摸应用程序。

该设备采用Atmel的高密度非易失性存储技术制造。片上ISP闪存允许通过SPI串行接口、常规非易失性存储器编程器或在AVR核心上运行的片上引导程序对程序存储器进行系统内重新编程。引导程序可以使用任何接口下载应用程序到应用闪存中。当应用程序闪存部分更新时，引导闪存部分中的软件将继续运行，从而提供真正的读写同时操作。通过将8位RISC CPU与单片上的系统内自编程闪存相结合，Atmel ATmega324P是一款强大的微控制器，为许多嵌入式控制应用提供了高度灵活且经济高效的解决方案。

ATmega324P支持全套的程序和系统开发工具，包括：C编译器、宏汇编器、程序调试器/模拟器、在线仿真器以及评估套件。

商品特性

高性能、低功耗的 Atmel AVR 8 位微控制器系列

高级 RISC 架构
131 条强大指令
大多数单时钟周期执行
32x8 通用工作寄存器
完全静态操作
在 20MHz 下最高可达 20 MIPS 的吞吐量
片上 2 周期乘法器

高耐久非易失性存储段

32K 字节的系统内自编程闪存程序存储器
1K 字节 EEPROM
2K 字节内部 SRAM
写/擦除次数：10,000 次闪存/100,000 次 EEPROM
数据保持时间：85°C 下 20 年/25°C 下 100 年
可选带有独立锁定位的引导代码段
通过片上引导程序进行系统内编程
真正的读写同时操作
用于软件安全的编程锁定

Atmel QTouch 库支持

电容式触摸按钮、滑块和滚轮
QTouch 和 QMatrix 采集
最多 64 个感应通道

JTAG（符合 IEEE 标准 1149.1）接口

符合 JTAG 标准的边界扫描功能
广泛的片上调试支持
通过 JTAG 接口对闪存、EEPROM、熔丝位和锁定位进行编程

外设特性

两个带独立预分频器和比较模式的 8 位定时器/计数器
一个带独立预分频器、比较模式和捕获模式的 16 位定时器/计数器
带独立振荡器的实时时钟
六个 PWM 通道
8 通道 10 位 ADC
差分模式，可选择增益 1x、10x 或 200x
一个字节定向的 2 线串行接口（兼容 Philips I2C）
两个可编程串行 USART
一个主/从 SPI 串行接口
带独立片上振荡器的可编程看门狗定时器
片上模拟比较器
引脚变化中断和唤醒

特殊微控制器特性

上电复位和可编程掉电检测
内部校准 RC 振荡器
外部和内部中断源
六种睡眠模式：空闲、ADC 噪声抑制、节能、掉电、待机和扩展待机

I/O 和封装

32 个可编程 I/O 线
40 引脚 PDIP
44 引脚 TQFP
44 引脚 VQFN/QFN

工作电压

ATmega324PV: 1.8 - 5.5V
ATmega324P: 2.7 - 5.5V

速度等级

ATmega324PV: 0 - 4MHz @ 1.8V - 5.5V
0 - 10MHz @ 2.7V - 5.5V
ATmega324P: 0 - 10MHz @ 2.7V - 5.5V
0 - 20MHz @ 4.5 - 5.5V

功耗

在 1MHz, 1.8V, 25°C 下
活动模式：0.4mA
掉电模式：0.1μA
节能模式：0.6μA（包括 32kHz 实时时钟）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10个/管，最小起订量 1 个)

个

起订量：1 个10个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	AVR
	CPU最大主频	20MHz
	CPU位数	8 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	1KB
	I/O数量	32
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃
