AVR XMEGA E5 是一系列基于 AVR 增强 RISC 架构的低功耗、高性能且外设丰富的 8/16 位微控制器。XMEGA E5 是 32 引脚设备，闪存容量从 8KB 到 32KB 不等，SRAM 容量从 1KB 到 4KB，EEPROM 容量从 512 字节到 1KB，并具有高达 4KB 的启动区。ATxmegaE5 设备的最大工作频率为 32MHz。通过单时钟周期执行指令，这些设备实现了接近每兆赫兹一百万条指令（MIPS）的 CPU 吞吐量，使系统设计者能够优化功耗与处理速度之间的平衡。

AVR XMEGA E5 设备提供以下功能：具有读写同时进行能力的在系统可编程闪存；内部 EEPROM 和 SRAM；四通道增强型 DMA（EDMA）控制器；支持异步事件的八通道事件系统；可编程多级中断控制器；26 条通用 I/O 线；CRC-16 (CRCCCITT) 和 CRC-32 (IEEE 802.3) 生成器；一个带有定时器、计数器和逻辑功能的 XMEGA 自定义逻辑模块（XCL）；具有数字校正功能的 16 位实时时钟（RTC）；三个灵活的 16 位定时器/计数器，带比较和 PWM 通道；两个 USART；一个允许同时作为主设备和从设备的两线串行接口（TWI）；一个串行外设接口（SPI）；一个十六通道 12 位 ADC，具有可编程增益、偏移和增益校正、平均、过采样和抽取功能；一个双通道 12 位 DAC；两个带窗口模式和电流源的模拟比较器（ACs）；带有独立内部振荡器的可编程看门狗定时器；带有 PLL 和预分频器的精确内部振荡器；以及可编程掉电检测。

程序和调试接口（PDI），这是一种用于编程和调试的快速两引脚接口，是可用的。AVR XMEGA E5 设备有五种软件可选的节能模式。空闲模式停止 CPU，但允许 SRAM、EDMA 控制器、事件系统、中断控制器和所有外设继续运行。掉电模式保存 SRAM 和寄存器内容，但停止振荡器，禁用所有其他功能直到下一个 TWI 或引脚变化中断或复位。在节能模式下，异步实时时钟继续运行，允许应用程序在设备其余部分休眠时保持定时基准。在待机模式下，外部晶体振荡器继续运行，而设备其余部分休眠。这允许结合低功耗实现从外部晶体非常快的启动。在扩展待机模式下，主振荡器和异步定时器都继续运行。在每种节能、待机或扩展待机模式下，内部 8MHz 振荡器的低功耗模式允许非常快的启动时间并结合极低的功耗。

• 高性能，低功耗的AVR XMEGA 8/16位微控制器
• 非易失性程序和数据存储器
• 8K – 32KB的系统内自编程闪存
• 2K – 4KB引导区
• 512字节 – 1KB EEPROM
• 1K – 4KB内部SRAM

外围特性

• 四通道增强型DMA控制器，支持8/16位地址匹配
• 八通道事件系统
• 异步和同步信号路由
• 带旋转滤波器的正交编码器
• 三个16位定时器/计数器
• 一个带四个输出比较或输入捕获通道的定时器/计数器
• 两个带两个输出比较或输入捕获通道的定时器/计数器
• 高分辨率扩展，支持低至4ns的PWM分辨率
• 波形扩展，用于控制电机、LED、照明、H桥、高驱动等
• 故障扩展，用于安全且确定性地处理和/或关闭外部驱动器
• CRC-16（CRC-CCITT）和CRC-32（IEEE 802.3）生成器
• EGA自定义逻辑（XCL）模块，具有定时器、计数器和逻辑功能
• 两个8位定时器/计数器，带有捕获/比较和16位级联模式
• 连接到一个USART以支持自定义数据帧长度
• 连接到引脚和事件系统以实现可编程逻辑功能
• MUX, AND, NAND, OR, NOR, XOR, XNOR, NOT, D触发器, D锁存器, RS锁存器
• 两个带有全双工和单线半双工配置的USART
• 主SPI模式
• 支持使用可配置的数据帧长度（最高256位）的自定义协议
• 使用内部8MHz振荡器时，可以从深度睡眠模式唤醒系统
• 一个两线接口，支持双地址匹配（与I2C和SMBus兼容）
• 桥接配置，支持同时主从操作
• 最高支持1MHz总线速度
• 一个串行外设接口（SPI）
• 16位实时时钟，带独立振荡器和数字校正
• 一个十六通道，12位，300ksps模数转换器，具有：
  • 偏移和增益校正
  • 平均
  • 过采样和抽取
• 一个两通道，12位，1Msps数模转换器
• 两个带有窗口比较功能和电流源的模拟比较器
• 所有通用I/O引脚上的外部中断
• 可编程看门狗定时器，带片上超低功耗振荡器
• QTouch 库支持
• 电容式触摸按钮、滑块和滚轮
• 特殊微控制器特性
• 上电复位和可编程掉电检测
• 内部和外部时钟选项，带PLL
• 可编程多级中断控制器
• 五种睡眠模式
• 编程和调试接口
• PDI（编程和调试接口）
• I/O和封装
• 26个可编程I/O引脚
• 7x7mm 32引脚TQFP

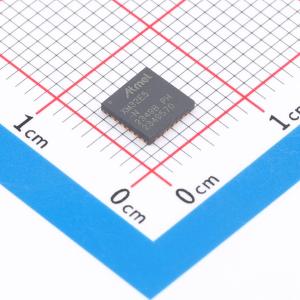

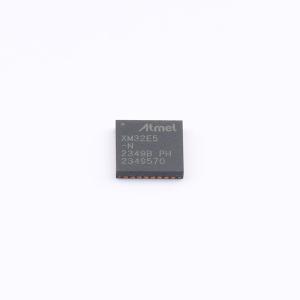

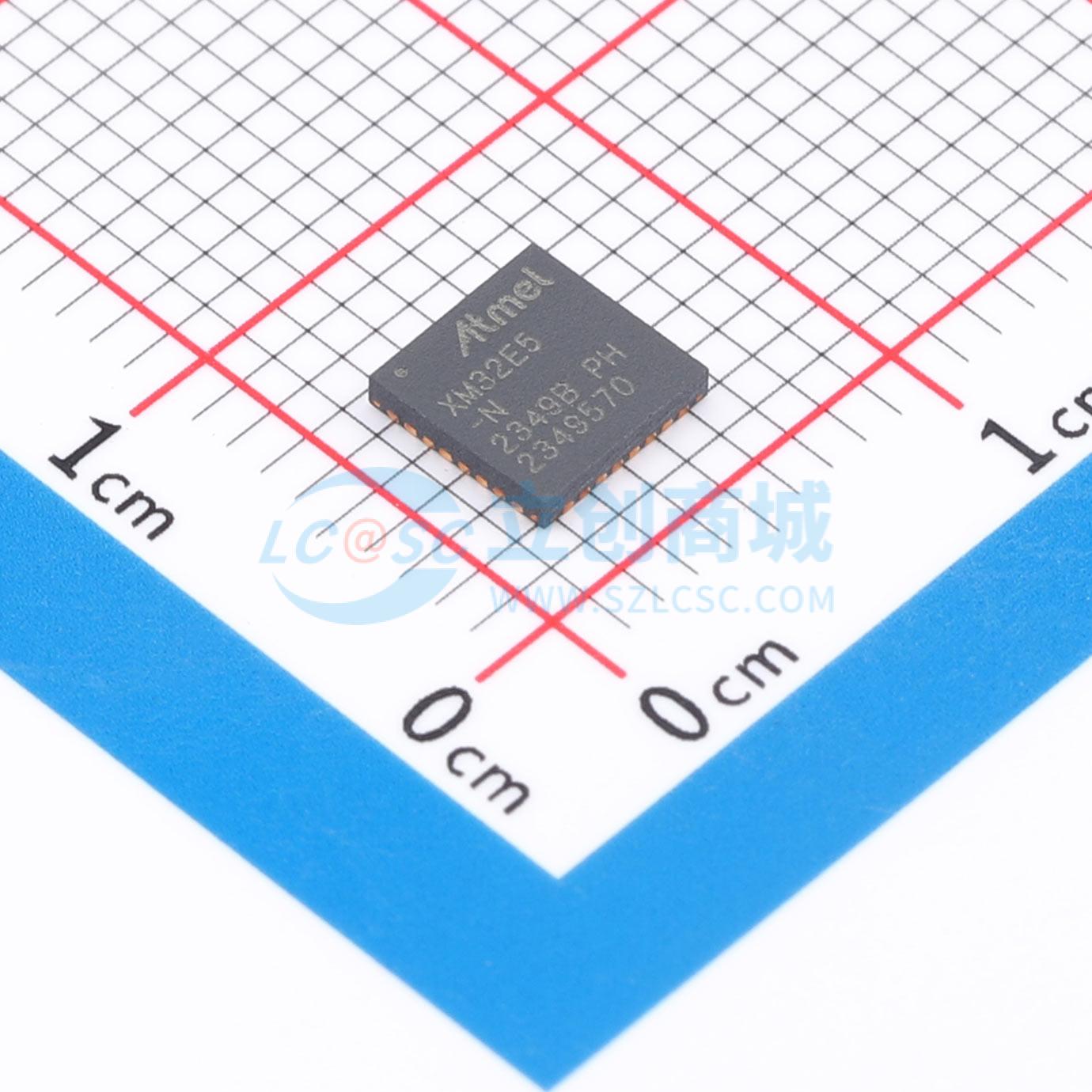

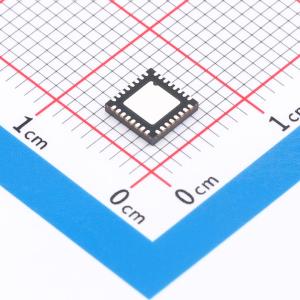

• 5x5mm 32引脚VQFN
• 4x4mm 32引脚UQFN
• 工作电压
• 1.6 – 3.6V
• 工作频率
• 从1.6V起0 – 12MHz
• 从2.7V起0 – 32MHz
