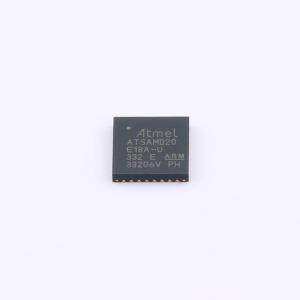

ATSAMD20E18A-MU

ATSAMD20E18A-MU

描述

SMART™ SAM D20 系列是一款采用32位 ARM Cortex -M0+ 处理器的低功耗微控制器，引脚数量从32到64不等，Flash容量最高可达256KB，SRAM容量为32KB。SAM D20 设备的最大工作频率为48MHz，并能达到2.46 CoreMark/MHz。它们设计用于简单直观的迁移，具有相同的外设模块、兼容的十六进制代码、相同的线性地址映射以及产品系列中所有设备之间的引脚兼容迁移路径。所有设备都包括智能灵活的外设、用于外设间信号传递的 事件系统，以及支持电容触摸按钮、滑块和滚轮用户界面。SAM D20 设备提供以下功能：可在线编程的 Flash、八通道事件系统、可编程中断控制器、最多52个可编程 I/O 引脚、32位实时时钟和日历、最多八个16位定时器/计数器（TC）。定时器/计数器可以配置为执行频率和波形生成、精确的程序执行定时或输入捕获，并对数字信号进行时间和频率测量。TC 可以在8位或16位模式下工作，选定的 TC 可以级联形成一个32位 TC。该系列提供最多六个串行通信模块（SERCOM），每个模块都可以配置为 USART、UART、SPI 或 I2C（最高400kHz），最多二十通道350ksps 12位 ADC，具有可编程增益和可选过采样及抽取，支持高达16位分辨率，一个10位350ksps DAC，两个带有窗口模式的模拟比较器，支持最多256个按钮、滑块、滚轮和接近感应的外围触摸控制器；可编程看门狗定时器、掉电检测器和上电复位以及两针串行线调试（SWD）编程和调试接口。所有设备都具有精确且低功耗的外部和内部振荡器。所有振荡器都可以用作系统时钟的源。不同的时钟域可以独立配置为运行在不同的频率上，通过让每个外设在其最佳时钟频率下运行来实现节能，同时保持高 CPU 频率并降低功耗。SAM D20 设备有两种软件可选的睡眠模式：空闲模式和待机模式。在空闲模式下，CPU 停止工作，而其他所有功能可以继续运行。在待机模式下，除了选定继续运行的功能外，所有时钟和功能都会停止。设备支持 SleepWalking 功能。此功能允许外设根据预定义条件从睡眠状态唤醒，从而仅在需要时（例如阈值被超过或结果准备好时）唤醒 CPU。事件系统支持同步和异步事件，即使在待机模式下也允许外设接收、响应和发送事件。Flash 程序存储器可以通过 SWD 接口在线重新编程。同一接口也可用于应用程序代码的非侵入式片上调试。运行在设备中的引导加载程序可以使用任何通信接口下载并升级 Flash 存储器中的应用程序程序。SAM D20 设备配备了一整套程序和系统开发工具，包括 C 编译器、宏汇编器、程序调试器/模拟器、编程器和评估套件。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATSAMD20E18A-MU

商品编号

C1338707

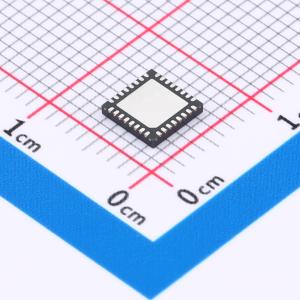

商品封装

QFN-32-EP(5x5)​

包装方式

托盘

商品毛重

0.06克(g)
