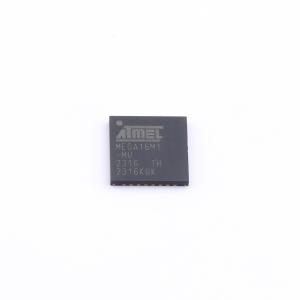

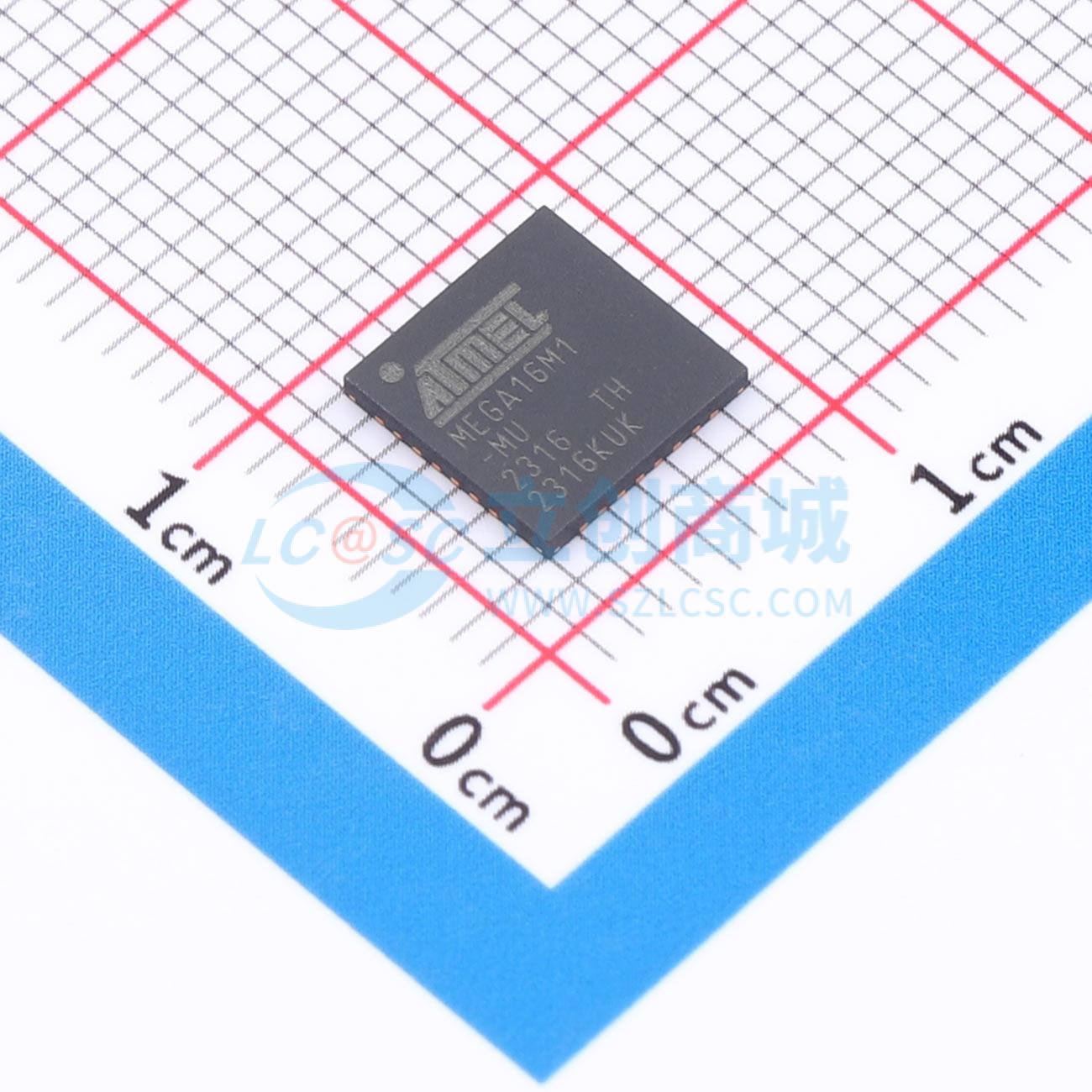

ATMEGA16M1-MU

Atmel ATmega16M1/32M1/64M1 是一款基于 AVR 增强型 RISC 架构的低功耗 CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATmega16M1/32M1/64M1 实现了接近每 MHz 1 MIPS 的吞吐量。这使系统设计者能够优化设备的功耗与处理速度。

高性能、低功耗 8位 AVR 微控制器，具有先进的 RISC 架构，131条强大指令 - 大多数单时钟周期执行，32x8通用工作寄存器，全静态操作，最高每 MHz 1 MIPS 吞吐量，片上2周期乘法器。

数据和非易失性程序存储器包括 16/32/64K字节的可在线编程程序闪存，512B/1K/2K字节的可在线编程 EEPROM，1/2/4K字节内部 SRAM，写/擦除次数：10,000次闪存/ 100,000次 EEPROM，数据保持：85°C下20年/ 25°C下100年，带独立锁定位的可选启动代码段，通过片上启动程序进行在线编程，真正的读写同时操作，片上调试接口（debugWIRE），符合 ISO 16845 认证的 CAN 2.0A/B，带有六个消息对象，LIN 2.1 和 1.3 控制器或 8位 UART，一个 12位高速 PSC（电源阶段控制器），具有非重叠反相 PWM 输出引脚，灵活的死区时间，可变的 PWM 占空比和频率，所有 PWM 寄存器的同步更新，紧急事件自动停止功能。

外设特性包括一个 8位通用定时器/计数器，带有独立预分频器、比较模式和捕获模式，一个 16位通用定时器/计数器，带有独立预分频器、比较模式和捕获模式，一个主/从 SPI 串行接口，10位 ADC，最多 11个单端通道和三个全差分 ADC 通道对，差分通道上的可编程增益（5倍、10倍、20倍、40倍），内部参考电压，直接电源电压测量，10位 DAC 用于可变电压参考（比较器、ADC），四个模拟比较器，具有可变阈值检测，100µA ±2% 电流源（LIN 节点识别），引脚变化中断和唤醒，带独立片上振荡器的可编程看门狗定时器，片上温度传感器。

特殊微控制器特性包括低功耗空闲、降噪和掉电模式，上电复位和可编程欠压检测，通过 SPI 端口进行在线编程，用于 CAN 操作的高精度晶体振荡器（16MHz），内部校准 RC 振荡器（8MHz），用于快速 PWM（32MHz，64MHz）和 CPU（16MHz）的片上 PLL。工作电压：2.7V-5.5V，扩展工作温度：-40°C 至 +85°C，核心速度等级：0 - 8MHz @ 2.7 - 4.5V，0 - 16MHz @ 4.5 - 5.5V。
