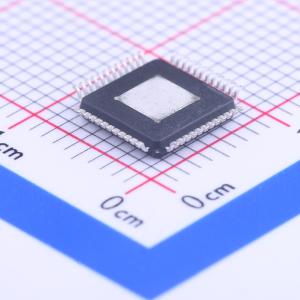

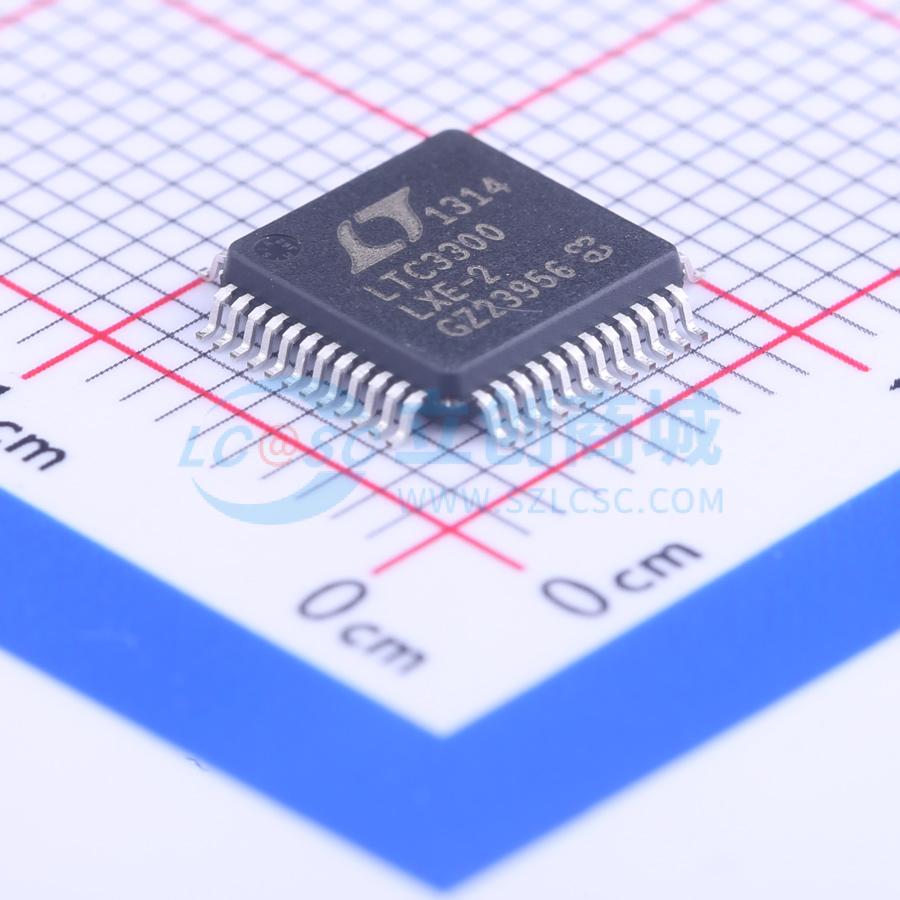

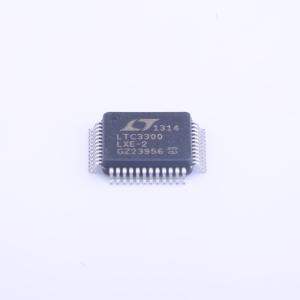

温馨提醒：图片仅供参考，商品以实物为准
LTC3300ILXE-2#PBF
可寻址的高效率双向多节电池的电池组平衡器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC3300ILXE-2#PBF
- 商品编号
- C131015
- 商品封装
- eLQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.2775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 3.6V~36V | |
| 充电饱和电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1~12 | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTC3300–2是一款具备故障保护功能的控制器IC，用于基于变压器的多节电池组双向主动均衡。该芯片集成了所有相关的栅极驱动电路、精密电流检测、故障检测电路以及带有内置看门狗定时器的可靠串行接口。
每颗LTC3300 - 2可对多达6节串联电池进行均衡，输入共模电压最高可达36V。任意选定电池的电量可高效地在12节或更多相邻电池之间转移。每颗LTC3300 - 2都有独立可寻址的串行接口，允许多达32颗LTC3300 - 2器件与一个控制处理器连接。
故障保护功能包括回读功能、循环冗余校验（CRC）错误检测、最大导通时间伏秒钳位和过压关断。
相关的LTC3300 - 1提供了一种串行接口，允许多个LTC3300 - 1器件的串行端口在无需光耦合器或隔离器的情况下进行级联。
商品特性
- 最多可对6节串联的锂离子或磷酸铁锂电池进行双向同步反激式均衡
- 高达10A的均衡电流（由外部元件设定）
- 可与LTC680x系列多节电池组监测器无缝集成
- 双向架构可最大限度减少均衡时间和功耗
- 高达92%的电荷转移效率
- 可堆叠架构支持超过8000个系统
- 使用简单的双绕组变压器
- 1MHz串行接口，具备4位CRC数据包错误检查功能
- 采用5位地址实现独立寻址
- 具备多种故障保护功能
- 采用48引脚外露焊盘QFN和LQFP封装
应用领域
- 电动汽车/插电式混合动力汽车
- 大功率UPS/电网储能系统
- 通用多节电池组
