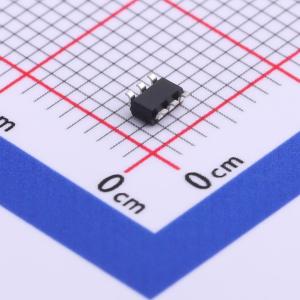

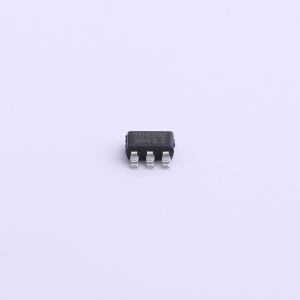

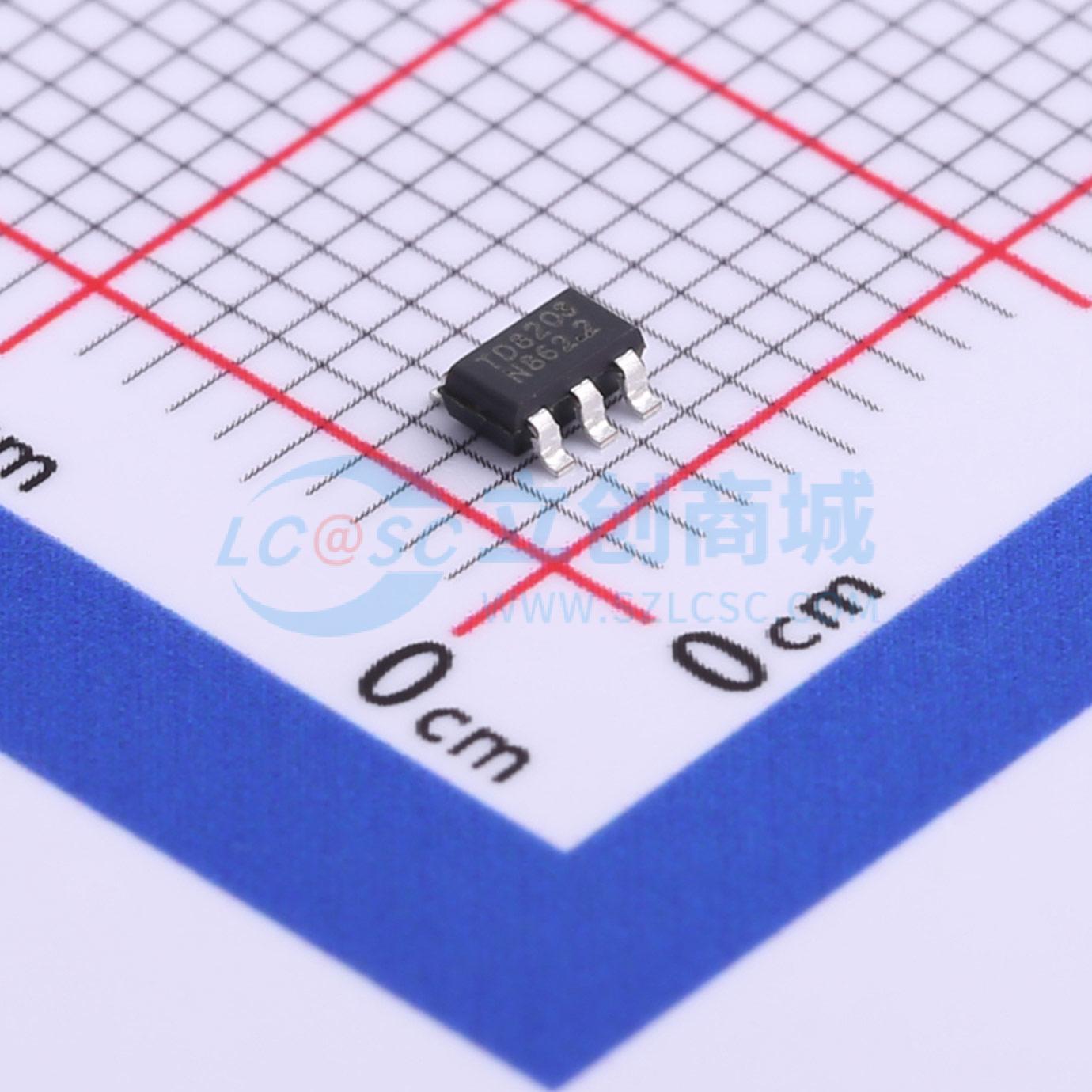

TD8203ATR
停产 白光LED升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款电流模式、固定频率的升压转换器，集成 N-FET 以驱动白光 LED。串联连接可使 LED 电流相同，实现均匀亮度。其 NFET 的低导通电阻和低反馈电压可降低功耗并实现高效率。快速开关频率（典型值 1.5MHz）允许使用小尺寸电感以及输入和输出电容。过压保护功能通过 OVP 引脚监控输出电压，若 OVP 电压超过过压阈值，将停止 IC 的开关操作。内部软启动电路可消除启动期间的浪涌电流。还集成了欠压锁定、过温保护和限流电路，以在异常条件下保护 IC。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD8203ATR
- 商品编号
- C130465
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.464克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~6V | |
| 开关频率 | 1.25MHz~1.75MHz | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；过压保护(OVP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TD8203 是一款集成了N沟道场效应管的电流模式固定频率升压转换器，用于驱动白光LED。串联连接确保了LED电流的一致性，从而保证亮度均匀。其低导通电阻的NFET和低反馈电压减少了功率损耗并实现了高效率。快速的开关频率（典型值1.5MHz）允许使用小尺寸电感以及输入和输出电容。过电压保护功能通过OVP引脚监测输出电压，当OVP电压超过过电压阈值时停止IC的开关操作。内部软启动电路消除了启动过程中的浪涌电流。TD8203还集成了欠压锁定、过温保护和电流限制电路，以在异常条件下保护IC。TD8203采用SOT-23-6A封装。
- 宽输入电压范围：2.7V至6V
- 固定1.5MHz开关频率
- 参考电压：0.2V
- PWM亮度控制，频率范围宽：100Hz至100kHz
- 内置功率MOSFET：0.2Ω
- 开路LED保护
- 欠压锁定保护
- 过温保护
- 关断状态下静态电流<1mA
- SOT-23-6A封装
- 提供无卤素和无铅版本
- 符合RoHS标准
