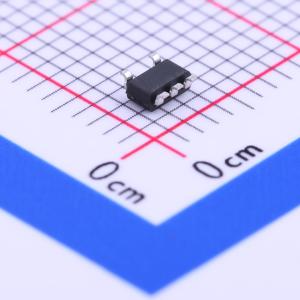

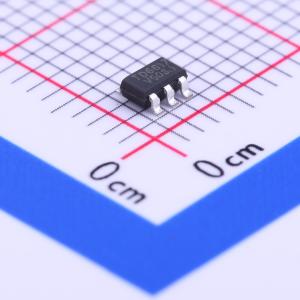

TD6817TR

1.5MHz 2A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD6817是一款高效率的单片同步降压调节器,采用恒定频率电流模式架构。该器件提供可调版本和固定输出电压1.5V和1.8V的版本。其2.5V至5.5V的输入电压范围使其适用于单节锂离子电池供电的应用。100%占空比提供低dropout操作,延长电池寿命。自动突发模式操作在轻负载下提高效率,进一步延长电池寿命。
品牌名称: Techcode(泰德)
商品型号: TD6817TR
商品编号: C130466
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

TD6817是一款采用恒定频率、电流模式架构的高效单片同步降压稳压器。有可调版本和固定输出电压1.5V及1.8V版本。工作时的电源电流仅为20mA，在关断状态下降至≤1μA。2.5V至5.5V的输入电压范围使得TD6817非常适合单节锂离子电池供电的应用。100%占空比提供了低压差操作，延长了便携式系统的电池寿命。自动突发模式操作提高了轻负载下的效率，进一步延长了电池寿命。开关频率内部设定为1.5MHz，允许使用小型贴片电感和电容。内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。0.6V的反馈参考电压轻松支持低输出电压。TD6817采用TSOT23-5封装。

应用领域

手机
个人信息设备
无线和DSL调制解调器
数码相机
MP3播放器
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
