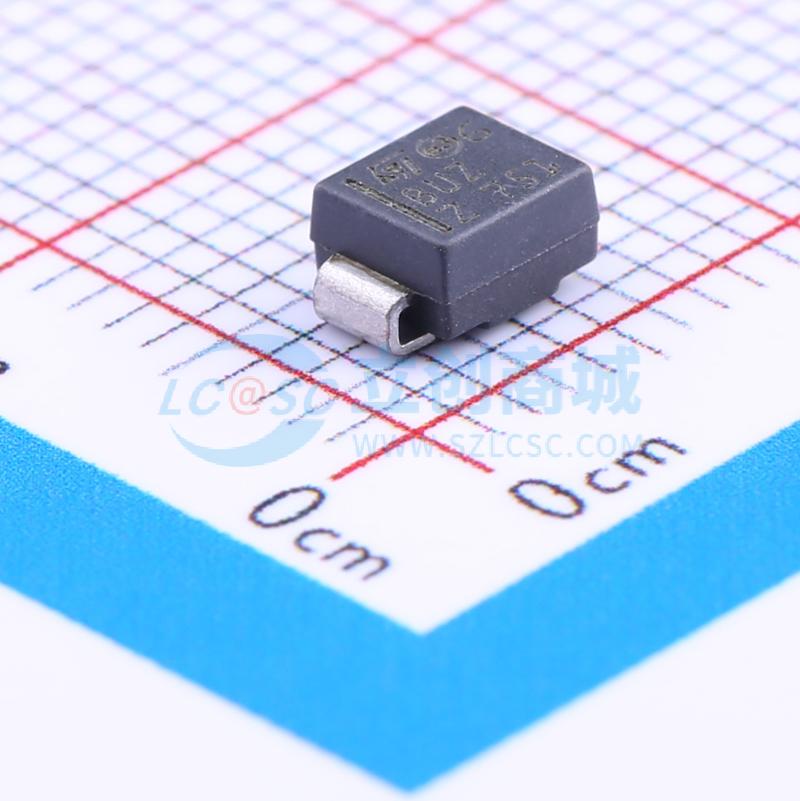

温馨提醒：图片仅供参考，商品以实物为准
SMBJ5.0A-TR
单向TVS 5V截止 峰值浪涌电流：275A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMBJ采用SMB封装（SMB封装尺寸符合IPC 7531标准）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMBJ5.0A-TR
- 商品编号
- C130397
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14.4V | |
| 峰值脉冲电流(Ipp) | 275A@8/20us | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.74V | |
| 反向电流(Ir) | 50uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMBJ采用SMB封装（SMB封装尺寸符合IPC 7531标准）。
商品特性
- 脉冲峰值功率：
- 600 W（10/1000 μs）
- 4 kW（8/20 μs）
- 关断电压范围：5 V至188 V
- 单向和双向类型
- 低漏电流：
- 25 °C时为0.2 μA
- 85 °C时为1 μA
- 最高工作结温（Tj）：150 °C
- 最高结温下的高功率能力：
- 515 W（10/1000 μs）
- JEDEC注册封装外形
- 符合以下标准：
- IEC 61000 - 4 - 2 4级：
- 15 kV（空气放电）
- 8 kV（接触放电）
- IEC 61000 - 4 - 5
- MIL STD 883G，方法3015 - 7：3B类：
- 25 kV人体模型（HBM）
- 树脂符合UL 94 V0级
- MIL - STD - 750，方法2026可焊性
- EIA STD RS - 481和IEC 60286 - 3包装
- IPC 7531焊盘尺寸
- IEC 61000 - 4 - 2 4级：
