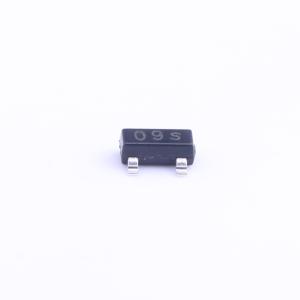

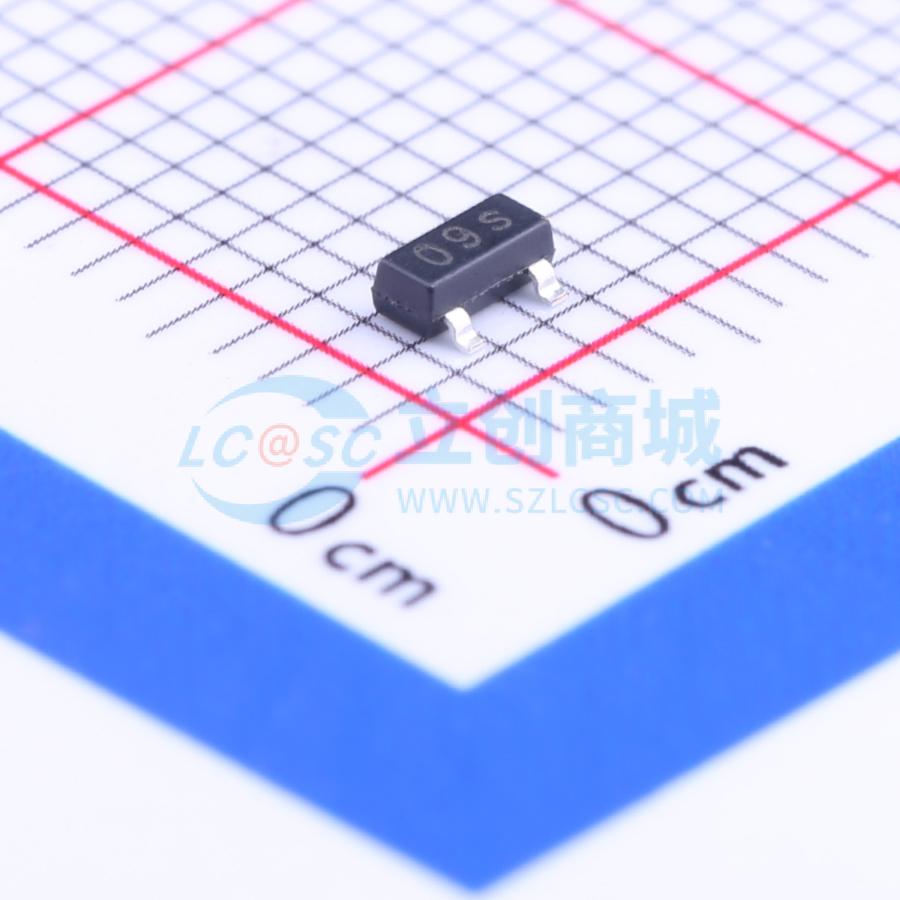

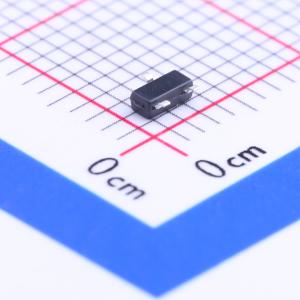

温馨提醒：图片仅供参考，商品以实物为准

AP0809ES3-s

三管脚的微处理器复位芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP0809是一种单一功能的微处理器复位芯片，用于监控微控制器和其他逻辑系统的电源电压。它可以在上电、掉电和节电情况下向微控制器提供复位信号。当电源电压低于预设的门槛电压时，芯片会发出复位信号，在电源电压恢复到高于门槛电压一段时间(250ms典型值)后，这个复位信号才会结束。
品牌名称: chipown(芯朋微电子)
商品型号: AP0809ES3-s
商品编号: C130348
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

AP0809是一种单一功能的微处理器复位芯片，用于监控微控制器和其他逻辑系统的电源电压。它可以在上电、掉电和节电情况下向微控制器提供复位信号。当电源电压低于预设的门槛电压时，芯片会发出复位信号，在电源电压恢复到高于门槛电压一段时间(250ms典型值)后，这个复位信号才会结束。AP0809有效的复位输出为低电平。2μA的典型低电源电流，使AP0809能理想地用于便携式、电池供电的设备。AP0809采用3管脚的SOT23封装。

商品特性

精确监控2.7V，3.0V，3.3V、5.0V电源
电源复位延时时间最小为140ms，典型值为250ms，具有低有效的复位输出
VCC ≥ 1.1V保证复位输出有效
低电源电流，2μA典型值
采用小型的SOT23封装
无需外部元件
规定整个温度范围为 -40℃ ~ +105℃

应用领域

微处理器系统
计算机
控制器
智能仪器
便携式/电池供电设备
汽车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	250ms
	工作温度	-40℃~+105℃
	静态电流(Iq)	1.5uA
